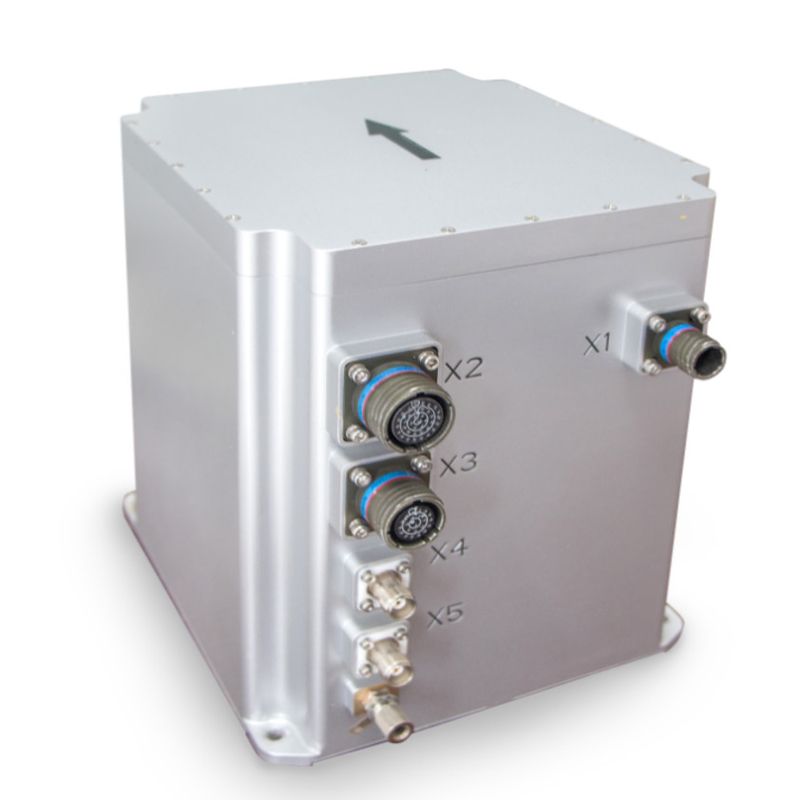

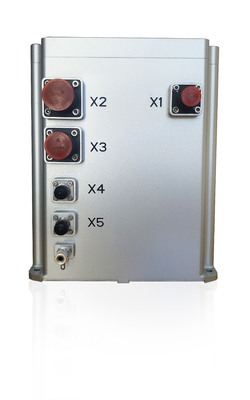

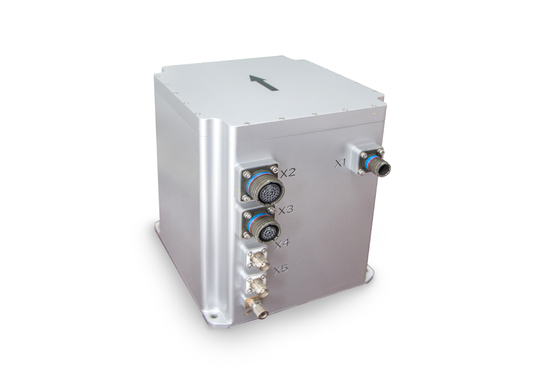

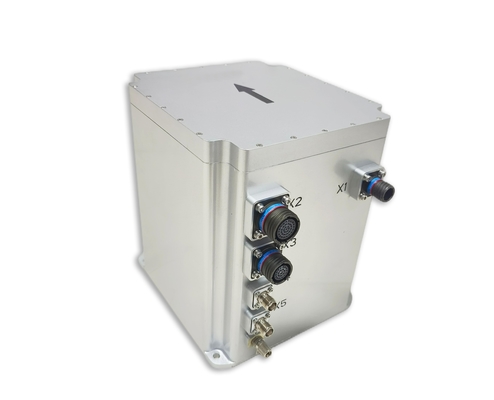

Ins500 Fiber Ins Navigasyon Sistemi Kapalı Döngü Yüksek Hassasiyet

Name: Ins500 Fiber Ins Navigasyon Sistemi Kapalı Döngü Yüksek Hassasiyet
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	INS500
Moq:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

Navigasyon sistemi

Konumlandırma doğruluğu:

0.8nm/h

Yön doğruluğu:

0,1°

Tutum doğruluğu:

0,03°

Hız doğruluğu:

0,1 m/sn (RMS)

cayro aralığı:

±400°/s

ivmeölçer aralığı:

±20g

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

100/Ay

Vurgulamak:

INS500 Ins Navigasyon Sistemi

Fiber Ins Navigasyon Sistemi

Ins Navigasyon Sistemi Kapalı Çevrim

Ürün Açıklaması

INS500 Fiber INS Navigasyon Sistemi Kapalı Döngü Yüksek Hassasiyet

Ürün Özellikleri

Özellik	Değer
Ürün adı	Navigasyon Sistemi
Konumlandırma doğruluğu	0.8nm/sa
Başlık doğruluğu	0.1°
Tutum doğruluğu	0.03°
Hız doğruluğu	0.1m/s（RMS）
Jiroskop aralığı	±400°/s
İvmeölçer aralığı	±20g

Ürün Açıklaması

INS500 fiber entegre navigasyon sistemi, kapalı döngü yüksek hassasiyetli fiber optik jiroskop, ivmeölçer ve üst düzey GNSS alıcı kartlarına sahiptir. Çoklu sensör füzyonu ve kod çözme algoritmaları aracılığıyla, yüksek hassasiyetli ölçüm ve kontrol gereksinimlerini karşılamak için yüksek hassasiyetli navigasyon konumu, hızı ve konum bilgisi sağlar.

Ana uygulama alanları arasında atalet/uydu entegre navigasyon modu ve saf atalet modu bulunur. GNSS geçersiz olduğunda, saf atalet moduna girebilir (güç açıldıktan sonra GPS füzyonu hiç yapılmadıysa). Başladıktan sonra, doğru tutum ölçüm fonksiyonuna sahiptir ve eğim, yuvarlanma ve rota çıkışı sağlayabilir.

Teknik Özellikler

Öğeler	Test Koşulları	A0 Göstergeleri	B0 Göstergeleri
Konumlandırma doğruluğu	GNSS Geçerli, tek nokta	1.2m(RMS)	1.2m(RMS)
Konumlandırma doğruluğu	GNSS Geçerli, RTK	2cm+1ppm(RMS)	2cm+1ppm(RMS)
Konum tutma (GNSS arızası)		1.5nm/sa(50%CEP),5nm/2sa(50%CEP)	0.8nm/sa(CEP),3.0nm/3sa(CEP)
Başlık doğruluğu	Kendi kendine kuzey arama	0.1°×sn(Enlem), *Enlem:enlem (RMS),10dk	0.06°×sn(Enlem),Statik baz 5dk hizalama; 0.03°×sn(Enlem),Statik baz 5dk hizalama;*Enlem:enlem (RMS)
Rota tutma (GNSS arızası)		0.05°/sa(RMS),0.1°/2sa(RMS)	0.02°/sa(RMS),0.05°/3sa(RMS)
Tutum doğruluğu	GNSS Geçerli	0.03°(RMS)	0.01°(RMS)
Tutum tutma (GNSS arızası)		0.02°/sa(RMS),0.06°/2sa(RMS)	0.01°/sa(RMS),0.03°/3sa(RMS)
Hız doğruluğu	GNSS Geçerli, tek nokta L1/L2	0.1m/s(RMS)	0.1m/s(RMS)
Hız koruma (GNSS arızası)		2m/s/sa(RMS),5m/s/2sa(RMS)	0.8m/s/sa(RMS),3m/s/3sa(RMS)
Fiber optik jiroskop	Ölçüm aralığı	±400°/s	±400°/s
Fiber optik jiroskop	Önyargı kararlılığı	≤0.02°/sa	≤0.01°/sa
Kuvars esnek ivmeölçer	Ölçüm aralığı	±20g	±20g
Kuvars esnek ivmeölçer	Önyargı kararlılığı	≤50µg(10s Ortalama)	≤20µg(10s平均)

İletişim Arayüzü

RS422: 6 yol. Baud hızı 9.6 KBPS ile 921.6 KBPS arasında değişir (varsayılan: 115.2 KBPS). Maksimum frekans: 1000Hz(ham veri), varsayılan frekans: 200Hz
RS232: 1 yol. Baud hızı 9.6 KBPS ile 921.6 KBPS arasında değişir (varsayılan: 115.2 KBPS). Maksimum frekans: 1000Hz(ham veri), varsayılan frekans: 200Hz

Fiziksel Özellikler

Özellik	Şartname
Gerilim	24～36VDC
Güç tüketimi	≤30W
Boyut	199mm×180mm×219.5mm
Ağırlık	6.5kg \| ≤7.5kg(havacılık dışı) ≤6.5kg (havacılık opsiyonel)

Çevresel Özellikler

Parametre	Şartname
Çalışma sıcaklığı	-40℃~+60℃
Depolama sıcaklığı	-45℃~+65℃
Titreşim (sönümlemeli)	5~2000Hz,6.06g
Darbe (şok emilimi ile)	30g,11ms

Güvenilirlik

Parametre	Şartname
Ömür	>15 yıl
Sürekli çalışma süresi	>24sa
