| Marka Adı: | Firepower |
| Model Number: | INS500 |
| Adedi: | 1 |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 100/Ay |
GPS navigasyon sensörü, GPS'li yüksek hassasiyetli atalet sensörü

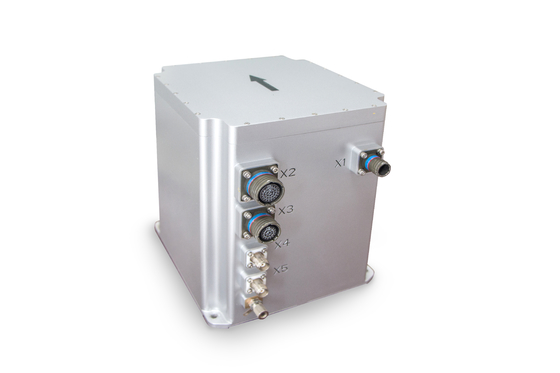

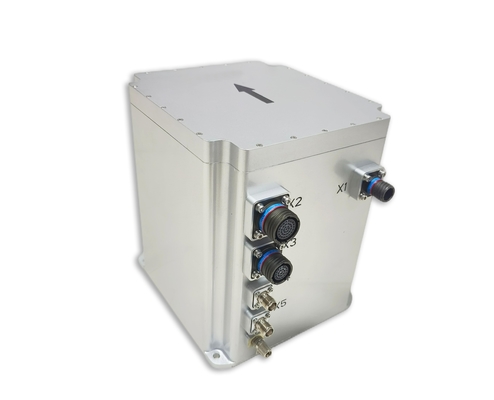

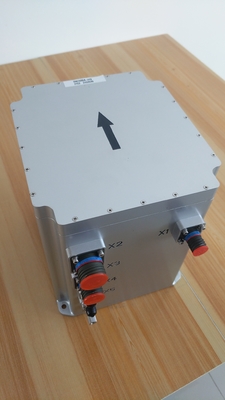

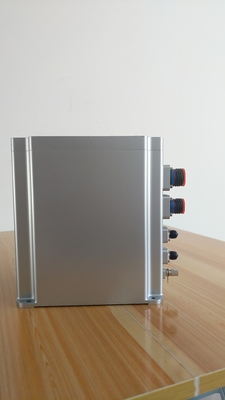

INS500 fiber entegre navigasyon sistemi ("ins"), yüksek hassasiyetli fiber optik cayro, ivmeölçer ve üst düzey GNSS alıcı kartlarına dayalı kapalı döngü, çoklu sensör füzyonu ve kod çözme algoritması aracılığıyla gezinme, yüksek hassasiyetli navigasyon konumu, hızı ve konumu sağlar yüksek hassasiyetli ölçüm ve kontrol gereksinimini karşılamak gibi bilgiler ve ana uygulama alanları şunları içerir: Sistem, atalet/uydu entegre navigasyon moduna ve saf atalet moduna sahiptir.
GNSS geçersiz olduğunda, saf atalet moduna girebilir (yani, güç açıldıktan sonra GPS füzyonu hiç yapılmamıştır, füzyon tekrar kaybolursa, entegre navigasyon moduna aittir).Başladıktan sonra, doğru durum ölçüm fonksiyonuna sahiptir, yunuslama rotası verebilir ve saf atalet statik kuzey araması yapabilir.
| Öğeler | Test Koşulları | A0Göstergeler | B0Göstergeler |
| Konumlandırma doğruluğu | GNSSGeçerli, tek nokta | 1,2 m (RMS) | 1,2 m (RMS) |
| GNSSGeçerli,RTK | 2cm+1ppm(RMS) | 2cm+1ppm(RMS) | |
| Konum tutma (GNSS hatası) | 1.5nm/sa(%50CEP),5nm/2sa(%50CEP) | 0.8nm/sa(CEP),3.0nm/3sa(CEP) | |
| Başlık doğruluğu | Kuzey-arayan kendini |
0.1°×sn(Lati), *Enlem:enlem (RMS),10dk |
0.06°×sec(Lati),Statik taban 5dk hizalama; 0,03°×sec(Lati),Statik taban 5dk hizalama;*Enlem:enlem (RMS) |
| Rota tutma (GNSS hatası) | 0.05°/sa(RMS),0.1°/2sa(RMS) | 0,02°/sa(RMS),0,05°/3sa(RMS) | |
| Tutum doğruluğu | GNSS Geçerli | 0,03°(RMS) | 0,01°(RMS) |
| Tutum tutma (GNSS hatası) | 0.02°/sa(RMS),0.06°/2sa(RMS) | 0,01°/sa(RMS),0,03°/3sa(RMS) | |
| Hız doğruluğu | GNSS Geçerli, tek noktaL1/L2 | 0.1m/s(RMS) | 0.1m/s(RMS) |
| Hız tutma (GNSS hatası) | 2m/s/sa(RMS),5m/s/2sa(RMS) | 0,8m/s/sa(RMS),3m/s/3sa(RMS) | |
| Fiber optik cayro | Ölçüm aralığı | ±400°/sn | ±400°/sn |
| önyargı kararlılığı | ≤0.02°/saat | ≤0.01°/saat | |
| Kuvars esnek ivmeölçer | Ölçüm aralığı | ±20g | ±20g |
| önyargı kararlılığı | ≤50µg(10s Ortalama) | ≤20µg(10s平均) | |
| İletişim arayüzü | RS422 | 6 yolBaud hızı 9,6 KBPS ile 921,6 KBPS arasında değişir.Varsayılan baud hızı 115,2 KBPS'dirMaksimum frekans 1000Hz'dir(ham veri) ve varsayılan frekans 200Hz'dir | |
| RS232 | 1 yolBaud hızı 9,6 KBPS ile 921,6 KBPS arasında değişir.Varsayılan baud hızı 115,2 KBPS'dirMaksimum frekans 1000Hz'dir(ham veri) ve varsayılan frekans 200Hz'dir | ||
| Elektriksel özellikler | Gerilim | 24～36VDC | |
| Güç tüketimi | ≤30W | ||
| Yapısal özellikler | Boyut | 199mm×180mm×219.5mm | |
| Ağırlık | 6.5kg | ≤7.5kg (havacılık dışı)≤6.5kg (havacılık isteğe bağlı) | |
| Çevre | Çalışma sıcaklığı | -40℃~+60℃ | |
| Depolama sıcaklığı | -45℃~+65℃ | ||
| Titreşim (sönümlemeli) | 5~2000Hz,6.06g | ||
| Darbe (şok emilimi ile) | 30g,11ms | ||
| Güvenilirlik | Ömür | >15 yıl | |
| Sürekli çalışma süresi | >24 saat | ||
