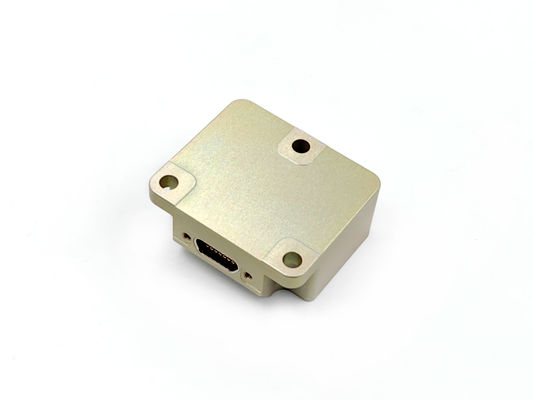

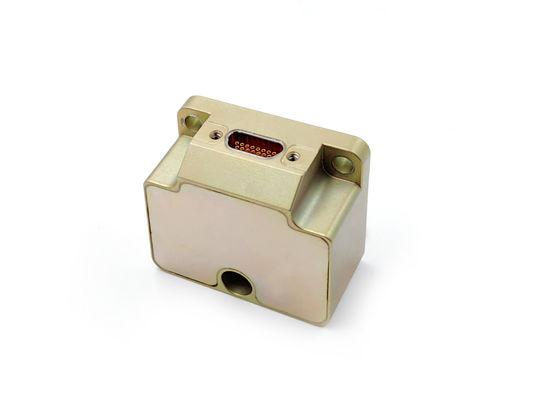

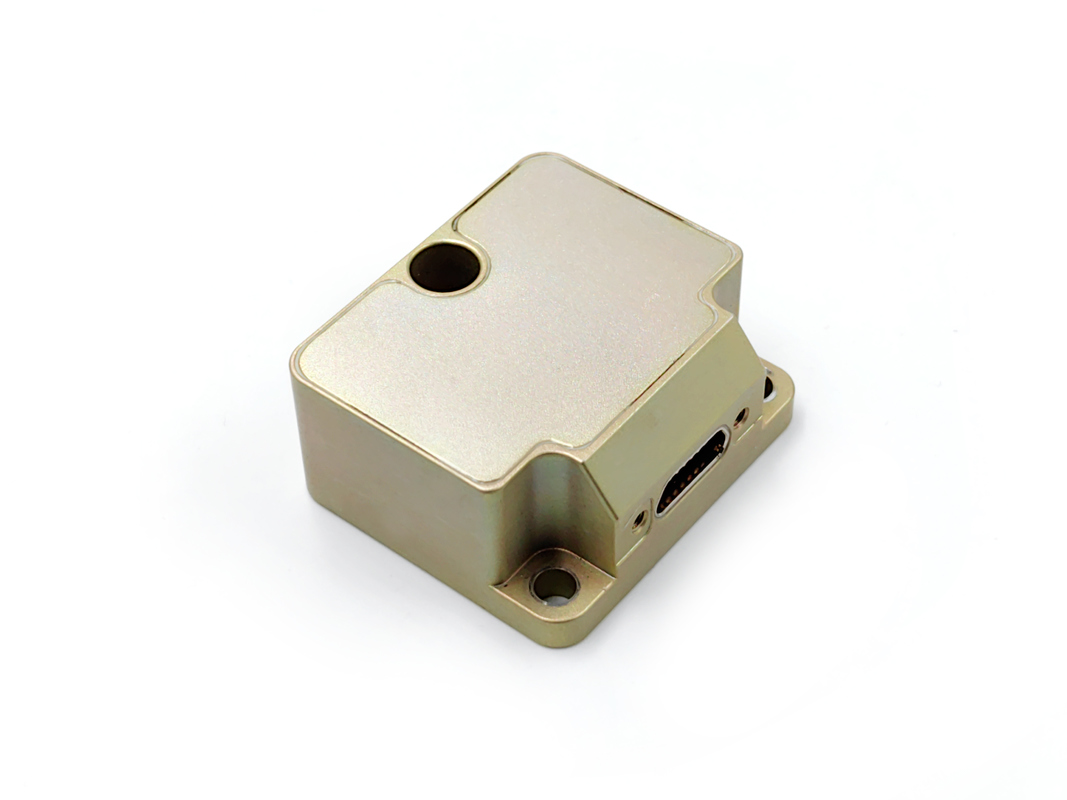

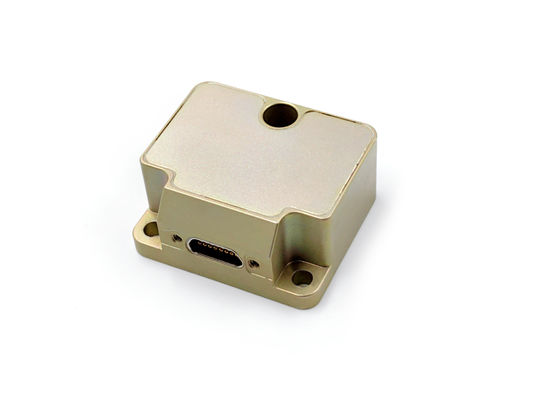

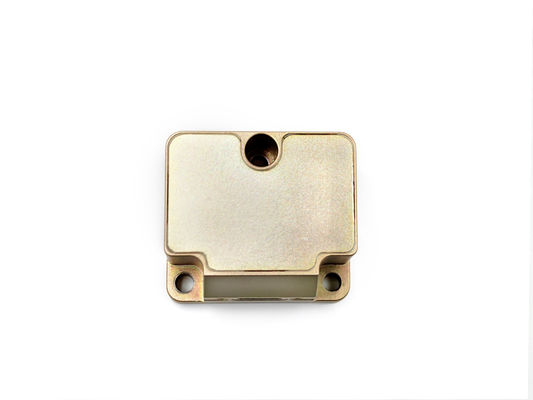

Drone Üretici için Düşük Gürültülü MEMS IMU

Marka Adı:	Firepower
Model Numarası:	IMU6-1A
Moq:	1
Ödeme Şartları:	T/T, L/C
Tedarik Yeteneği:	1000 pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Gidiş içi önyargı stabilitesi (@ allan varyansı):

0.1 °/s

cayro aralığı:

±400º/s

Açısal rastgele yürüyüş:

0,15°/√saat

ivmeölçer aralığı:

± 30

İvmeölçer Sapma Kararlılığı:

0,05 mg

3 dB Bant Genişliği:

200HZ

Ambalaj bilgileri:

Ahşap Karton

Yetenek temini:

1000 pcs

Vurgulamak:

15kg 1 Eksen Döner Tabla

1 Eksen Döner Tabla 22V

1 Eksen Döner Tabla 50Hz

Ürün Açıklaması

Dron Üreticisi için Düşük Gürültülü MEMS IMU

Ana Teknik Parametreler

Jiroskop Özellikleri

Parametre	Birim	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Ölçüm aralığı (özelleştirilebilir)	°/s	±400	±400	±400	±2000
Çalışma Sırasında Önyargı Kararlılığı (@ Allan varyansı)	°/sa	0.3	0.1	0.05	1
10s'de Önyargı kararlılığı (10s düzeltme, 1σ, oda sıcaklığı)	°/sa	3	1	0.5	6
Tam sıcaklıkta Önyargı kararlılığı	°/sa	10	3	2	18
Açısal Rastgele Yürüyüş	°/√h	0.15	0.1	0.02	0.3
Önyargı tekrarlanabilirliği (1σ)	°/sa	1	0.5	0.3	2
Önyargı ivme hassasiyeti	°/sa/g	1	1	1	2
Ölçek Faktörü Doğrusal Olmayanlık (1σ)	ppm	150	150	150	300
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	20	20	20	100
Hizalama Hatası	°	±0.05	±0.05	±0.05	±0.05
3 dB Bant Genişliği	Hz	250	200	150	250

İvmeölçer Teknik Göstergeleri

Parametre	Birim	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Ölçüm aralığı (özelleştirilebilir)	g	±10	±30	±50	±80
Çalışma Sırasında Önyargı Kararlılığı (Allan Varyansı @ 25 ℃)	mg	0.02	0.05	0.1	0.2
10s'de Önyargı kararlılığı	mg	0.05	0.2	0.5	1
Tam sıcaklıkta Önyargı kararlılığı	mg	1	3	5	15
Açısal Rastgele Yürüyüş	m/s/√h	0.001	0.002	0.005	0.01
Önyargı tekrarlanabilirliği(1σ)	mg	0.1	0.5	1	2
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	200	200	200	200
Ölçek Faktörü Doğrusal Olmayanlık (1σ)	ppm	50	100	200	300
Hizalama Hatası	°	±0.05	±0.05	±0.05	±0.05
3 dB Bant Genişliği	Hz	100	100	100	100

Eğim Açısı Özelliği (Varsayılan Olarak Yapılandırılmamış, İsteğe Bağlı)

Parametre	Birim	IMU6-1y-x
Ölçüm aralığı (özelleştirilebilir)	g	±1.7
Önyargı kararlılığı (1s düzeltme)	mg	0.5
Rastgele yürüyüş	m/s/√h	0.08
Ölçek faktörü doğrusal olmayanlığı	ppm	100

Elektriksel Özellikler

Parametre	Birim	IMU6-1y-x
Gerilim	V	5
Güç tüketimi	W	2
Dalgalanma	mV	100

Çevresel Uyarlanabilirlik

Parametre	Birim	IMU6-1y-x
Çalışma sıcaklığı	℃	-45~85
Depolama sıcaklığı	℃	-55~105
Titreşim	--	10~2000Hz,6.06g
Darbe	--	1000g,0.1ms

Diğer Özellikler

Parametre	Birim	IMU6-1y-x
Ağırlık	g	55±5

MEMS IMU birleştiren tam entegre bir sistemdir: jiroskop, ivmeölçer, eğimölçer, sıcaklık sensörü ve işleme elektroniği. Sağlar gerçek zamanlı 3 eksenli açısal hız, ivme ve eğim ölçümleri hata telafisi ile. Kompakt ve hafif olup, kolay entegrasyon için RS-422 aracılığıyla veri çıkışı sağlar. Havacılık, savunma ve otonom araç navigasyonu için uygun olan bu IMU, STIM300'ün doğrudan yerine geçer, zorlu koşullarda güvenilir, istikrarlı performans sunar.

Anahat Çizimi
