Endüstriyel Sınıf 10 Eksenli IMU (3 Eksenli İvmeölçer, Jiroskop, Manyetometre, Barometre)

Endüstriyel Sınıf 10 Eksenli IMU (3 Eksenli İvmeölçer, Jiroskop, Manyetometre, Barometre)

Marka Adı:	Firepower
Model Numarası:	16488HB
Moq:	1
Ödeme Şartları:	L/C, T/T
Tedarik Yeteneği:	1000 pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Dinamik ölçüm aralığı:

±450º/s

Sıfır önyargılı kararsızlık:

5°/saat

sıfır önyargı kararlılığı:

10°/saat

Rastgele yürüyüş:

0,26º/√h

Sıfır önyargılı tekrarlanabilirlik:

20°/saat

Ölçek faktörü tekrarlanabilirliği:

200ppm

Ağırlık:

Çalışma Sıcaklığı:

-45-85°C

Ambalaj bilgileri:

TAHTA KUTU

Yetenek temini:

1000 pcs

Vurgulamak:

Mekanik Döner Tabla Üç Eksen

Döner Tabla Üç Eksen 1100x700x767mm

Döner Tabla Üç Eksen 170kg

Ürün Açıklaması

Endüstriyel Sınıf 10 Eksenli IMU 3 Eksenli Hızlandırıcı Giroskop Magnetometre Barometre

Ürün İşlevleri ve Teknik Parametreler

Tasarım ve İşlev

16488HB çok dereceli serbestlik inersiyel ölçüm birimi, aşağıdakileri içeren tam inersiyel bir sistemdir:

Üç eksenli jiroskop
Üç eksenli hızlandırıcı
Üç eksenli manyetometre
Basınç sensörü

Bu sistem üç eksenli açı hızını, hızlanmayı, manyetik alanı ve hava basıncı parametrelerini ölçer.kurulum yanlış hizalama açısı telafi, ve doğrusal olmayan telafi) SPI veya UART iletişim protokolleri aracılığıyla.

Ana teknik parametreler

Parametreler		Test koşulları	Asgari değer	Tipik değer	En yüksek değer	Birim
Giroskop	Dinamik ölçüm aralığı			500	2000	°/s
	Sıfır yanılsama istikrarı	Allan varyansı, Z ekseni		0.8		°/saat
		Allan varyansı, X ve Y ekseni		1.6		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), Z ekseni		3		°/saat
		10 saniye ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık), X ve Y ekseni		6		°/saat
	Sıfır önyargı	Sıfır tarafsızlık aralığı, Z ekseni		±0.07		°/s
		Sıfır tarafsızlık aralığı, X ve Y ekseni		±0.2		°/s
		Tam sıcaklık aralığında sıfır yanlısı değişim, Z ekseni 1		±0.02		°/s
		Sıfır Önyargı Değişimi Sıcaklık, X ve Y Eksen 1		±0.06		°/s
		Birbiri ardınca başlatma tekrarlanabilirliği, Z ekseni		0.002
		Birbiri ardınca başlatma tekrarlanabilirliği, X-Oksi ve Y-Oksi		0.006		°/s
	Günlük başlangıç tekrarlanabilirliği, Z ekseni		0.003		/s
	Gündüz tekrar başlatın, X ekseni ve Y ekseni		0.009		°/s
	Doğrusal hızlanmanın önyargıya etkisi		0.002		°/s/g
	Sıfır önyargıya titreşimin etkisi, titreşimden önce ve sonra değişiklik 2		0.002		°/s/g
	Sıfır yanlışa titreşimin etkisi, titreşimden önce ve sırasında değişiklik 2		0.002		°/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu, Z ekseni		0.3		%
		Ölçek Faktörü Doğruluğu, X ve Y Eksenleri		0.6		%
		Ölçek faktörünün doğrusal olmaması, Z ekseni		0.01		% FS
		Ölçek faktörü doğrusal olmayanlık, X ve Y Eksenleri		0.02		% FS
	Çemberli rastgele yürüyüş			0.15		°/ √hr
	Gürültü yoğunluğu			0.001		°/s/ √Hz
	Karar			3.052*10-7		/s/LSB
	Bant genişliği			200		Hz
Hızlandırıcı	Dinamik ölçüm aralığı			16	200	g
	Sıfır yanılsama istikrarı	Allan varyansı		0.06		mg
	Sıfır yanılsama istikrarı	10 s ortalaması (-40 °C ~ + 70 °C, sabit sıcaklık)		0.4		mg
	Sıfır önyargı	Sıfır yanılsama aralığı		2		mg
		Tüm sıcaklık aralığı içinde sıfır yanılımın değişimi, zirveye değeri 1		4		mg
		Birbiri ardınca başlatmaların tekrarlanabilirliği		0.5		mg
		Tekrarlanabilirlik günlük olarak başlatılır.		0.8		mg
		Sıfır tarafsızlık sıcaklık katsayısı		0.05	0.1	mg/°C

Etiketler:

İvmeölçer Gyro Sensörü

IMU İvmeölçer Gyro

Kuvars eğilme ivmeölçer

fiber optik cayro

Ataletsel Navigasyon Sistemi

Gyro Kuzey Bulucu

Manyetometre Sensörü

İvmeölçer Gyro Sensörü

IMU İvmeölçer Gyro

Kuvars eğilme ivmeölçer

fiber optik cayro

Ataletsel Navigasyon Sistemi

Gyro Kuzey Bulucu

Manyetometre Sensörü

Ürün ayrıntıları

Endüstriyel Sınıf 10 Eksenli IMU (3 Eksenli İvmeölçer, Jiroskop, Manyetometre, Barometre)

Endüstriyel Sınıf 10 Eksenli IMU (3 Eksenli İvmeölçer, Jiroskop, Manyetometre, Barometre)

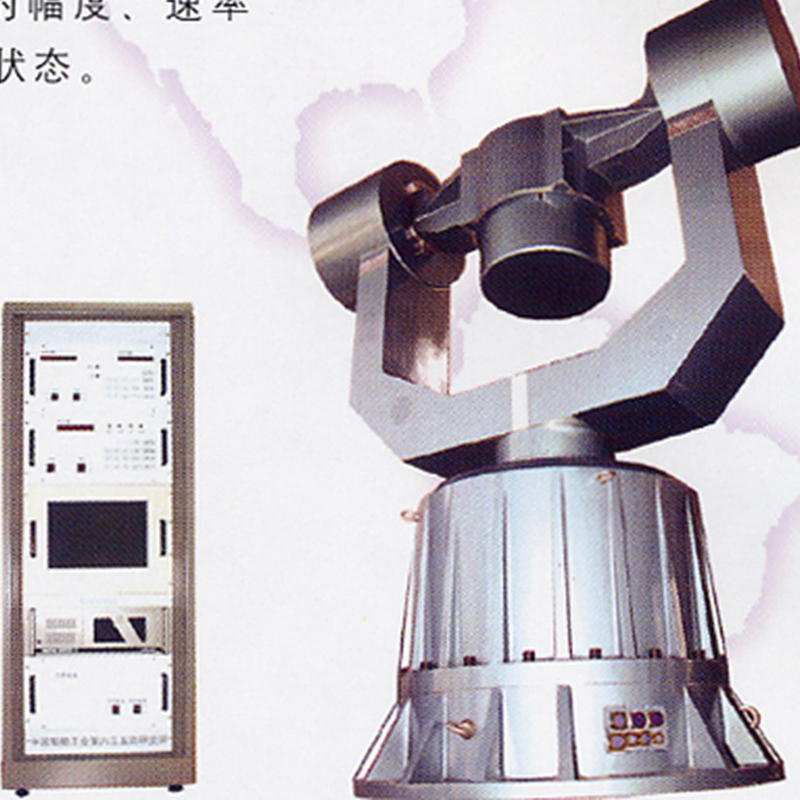

Mekanik Döner Tabla Üç Eksen
