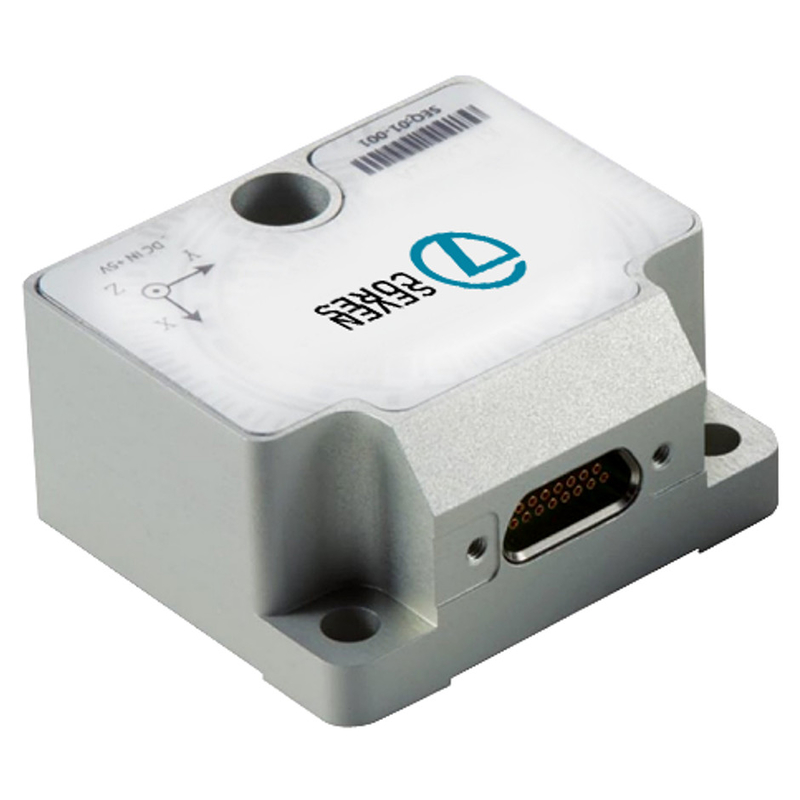

Yüksek Performanslı Atalet Ölçüm Birimi STIM210 Pure IMU 3 Eksenli Gyro'yu Değiştirin

Name: Yüksek Performanslı Atalet Ölçüm Birimi STIM210 Pure IMU 3 Eksenli Gyro'yu Değiştirin
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU3
Moq:	1
fiyat:	2000~2500 USD
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

Saf IMU

cayro ölçüm aralığı:

±400°/s

Sıfır önyargı kararlılığı:

≤ 10 °/Sa

Rastgele yürüyüş:

≤ 0,2 °/√ H

Sıfır önyargı hızlanma hassasiyeti:

≤ 1 °/H/G

Vurgulamak:

IMU3 Atalet Ölçü Birimi

STIM210 Atalet Ölçü Birimi

ROHS 3 Eksen İvmeölçer

Ürün Açıklaması

IMU3 Yüksek Performanslı Atalet Ölçüm Birimi Sensörü STIM210'u Değiştirin Saf IMU 3 Eksen Gyro 3 Eksen İvmeölçer

Mikro jiroskop tertibatı, üç eksenli bir jiroskop, bir sıcaklık sensörü, bir sinyal işleme kartı, bir yapı ve gerekli yazılımdan oluşur ve bir taşıyıcının üç eksenli/iki eksenli açısal oranını ölçmek ve üç çıktı vermek için kullanılır. kararlaştırılan bir iletişim protokolüne göre bir RS-422 seri bağlantı noktası aracılığıyla hata telafisine (sıcaklık telafisi, kurulum yanlış hizalama açısı telafisi, doğrusal olmayan telafi ve benzerleri dahil) maruz kalan açısal hız verileri.

1.1.1 Jiroskop özellikleri

Ölçüm aralığı: ± 400 °/s
Sıfır sapma kararlılığı (@ Allan varyansı): ≤ 1 °/H
Sıfır sapma kararlılığı (1sn düzgün, 1σ, oda sıcaklığı): ≤ 10 °/H
Tam sıcaklık aralığında sıfır sapma hatası: ≤ 20 °/H
Rastgele yürüyüş: ≤ 0,2 °/√ H
Sıfır sapma tekrarlanabilirliği: ≤10°/h
Sıfır sapma hızlanma hassasiyeti: ≤ 1 °/H/G
Çözünürlük: ≤ 0.001 °/s
Ölçek faktörü doğrusal olmama durumu: ≤ 100ppm
Ölçek faktörünün tekrarlanabilirliği: ≤ 100ppm
Çapraz bağlantı: ≤ %0,1
Bant genişliği: ≤250Hz
Ağırlık: (52 ± 5) G

1.1.2 Güç kaynağı gereksinimleri

Besleme gerilimi: (+ 5 ± 0,5) V (DC);
Güç kaynağı akımı: çalışma akımı < 0.3A;

1.1.3 Çevresel uyum

Çalışma sıcaklığı: (-45 ~ 85) ℃
Depolama sıcaklığı: (-55 ~ 105) ℃
Titreşim: 10 ~ 2000Hz, 6.06g
Darbe: 5000 G, 0.1 ms

Mikro jiroskopun anahat çizimi

Yüksek Performanslı Atalet Ölçüm Birimi STIM210 Pure IMU 3 Eksenli Gyro'yu Değiştirin 0

düğüm numarası	düğüm tanımı	Tip	Açıklamak
1	GND	ARZ	Güç toprağı(4)
2	ExtTrig	GİRİŞ	Harici Tetikleme Kaynağı(3)
3	VSUP	ARZ	Ürün güç kaynağının pozitif sonu, DC regüleli güç kaynağı + 5V
4	TxD+	ÇIKTI	Ürün RS422 çıkış arayüzü pozitif terminali
5	TxD-	ÇIKTI	Ürün RS422 çıkış arayüzü negatif terminali
6	ŞASİ	ŞASİ	Güç kaynağından mekanik olarak izole edilmiş ürün
7	GND	GİRİŞ	Sinyal Toprak(4)
8	NRST	GİRİŞ	Sıfırlama sinyali(2)
9	RxD-	GİRİŞ	Ürün RS422 alıcı arayüzü negatif terminali
10	RxD+	GİRİŞ	Ürün RS422 alıcı arayüzü pozitif terminali

Boyut
