Yüksek Hassasiyetli Navigasyon için Veri Toplama Kartı ile Üç Eksenli SİS Fiber Optik Gyro

Marka Adı:	Firepower
Model Numarası:	30g
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	50/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Military standard

Ölçüm aralığı:

±300º/s

Oda sıcaklığında sıfır önyargı kararlılığı (100s yumuşatma, 1σ):

≤0,01º/sa

Sıfır önyargılı tekrarlanabilirlik:

≤0,1º/sa

Rastgele yürüyüş katsayısı:

≤0,001º/h1/2

Ölçek faktörü tekrarlanabilirliği:

≤100ppm

Çalışma sıcaklığı:

-40~+60℃

Besleme gerilimi:

+5V

Bant genişliği:

>200Hz

Kararlı durum güç tüketimi:

≤7W

Başlangıç saati:

1 dakika

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

50/ay

Vurgulamak:

Üç Eksenli SİS Fiber Optik Gyro

Veri Toplama Kartlı SİS

Navigasyon için SİS Fiber Optik Gyro

Ürün Açıklaması

Yüksek Hassasiyetli Navigasyon için Veri Toplama Kartı ile Üç Eksenli SİS

Performans Özellikleri

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Ölçüm aralığı	º/s	±300
2	Oda sıcaklığında sıfır önyargı kararlılığı (100s yumuşatma, 1σ)	º/sa	≤0,01
3	Sıfır önyargılı tekrarlanabilirlik	º/sa	≤0,01
4	Rastgele yürüyüş katsayısı	º/sa1/2	≤0,001
5	Ölçek faktörü tekrarlanabilirliği	ppm	≤100
6	Çalışma sıcaklığı	℃	-40~+60
7	Depolama sıcaklığı	℃	-50~+70
8	Besleme gerilimi	V	+5V
9	Bant genişliği	Hz.	>200
10	Kararlı durum güç tüketimi	W	≤7
11	Başlangıç saati	dakika	1
12	Başlatma anlık güç tüketimi	W	≤ 10 (güç açıldıktan sonra 3 sn içinde)

Bu ürün, ürünün hassas ekseni boyunca taşıyıcının açısal hızını ölçmek için kullanılan, optik Sagnac etkisine dayalı bir atalet açısal hız sensörüdür.Ürünün açısal oran algılama birimi bir optik fiber halkadır, harici fiziksel açısal oranın neden olduğu ve optik fiber halka tarafından algılanan saat yönünde ve saat yönünün tersine yayılma ışığının optik yol farkını çıkarmak için bir dijital kapalı döngü algılama devresi benimsenmiştir ve bu arada , bir optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, kapalı döngü geri besleme ve kontrolüne tabi tutulur, böylece sinyalin modülasyonu ve demodülasyonu gerçekleştirilir ve yüksek hassasiyetli açısal oranlı sinyal tespiti amacına ulaşılır.

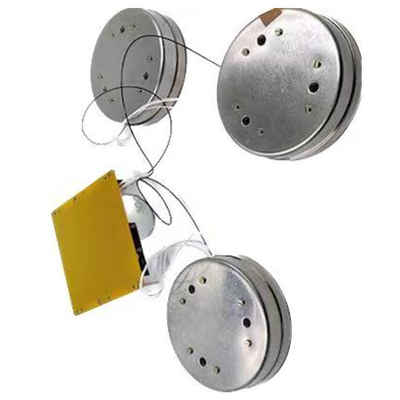

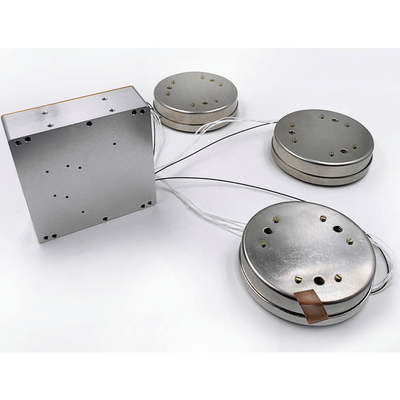

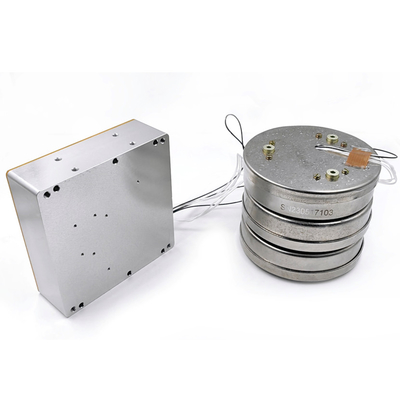

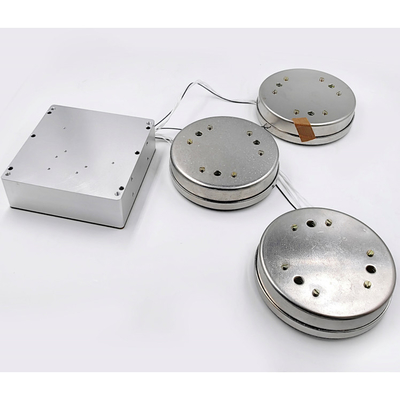

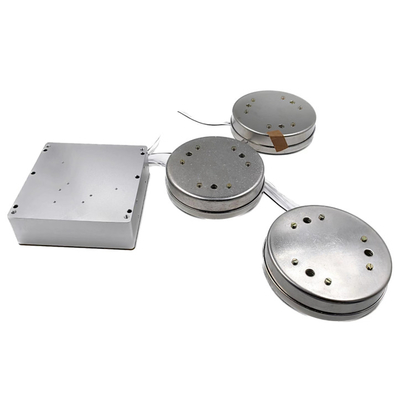

Bu ürün, bir optik açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur ve üç eksenli açısal artış ve dahili sıcaklık hakkında bilgi sağlar.

Ürünler temel olarak yüksek hassasiyetli ataletsel navigasyon sistemleri, konumlandırma ve yönlendirme sistemleri ve diğer uygulamalar için uygundur.

Devre kutusunun genel boyutu (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (U × G × Y);

Fiber optik algılama biriminin boyutu (mm): Ф92 × 27;

Devre kutusunun kurulum boyutu (mm): (88 ± 0,1) × (84 ± 0,1) (U × G), Φ4mm × 4;

Fiber optik algılama ünitesinin kurulum boyutu:

Şek.2 Algılama ünitesi kurulumunun şematik diyagramıGösterildiği gibi.

Ürün +5V DC güç kaynağı ile çalışmaktadır ve negatif güç kaynağına ihtiyaç duymamaktadır.Güç kaynağı gereksinimleri aşağıdaki gibidir: Gösterilen Tablo:

Seri numarası	İsim	Rica etmek
1	Güç kaynağı doğruluğu	±%5
2	Güç dalgalanması (Vpp)	20mV
3	besleme akımı	>2A

boyutlar

Yüksek Hassasiyetli Navigasyon için Veri Toplama Kartı ile Üç Eksenli SİS Fiber Optik Gyro 0

Yüksek Hassasiyetli Navigasyon için Veri Toplama Kartı ile Üç Eksenli SİS Fiber Optik Gyro 1

30G üç eksenli fiber cayro üç eksenli cayro 3 eksen opt...
