Atalet Navigasyonu için Üç Eksenli SİS Fiber Optik Gyro Sıfır Önyargı

Üç Eksenli SİS: Sıfır Önyargı Kararlılığı ≤0,01°/sa;Ataletsel Navigasyon için Ölçüm Aralığı ±300º/s

Performans Özellikleri

Ürün +5V DC güç kaynağı ile çalışmaktadır ve negatif güç kaynağına ihtiyaç duymamaktadır.Güç kaynağı gereksinimleri aşağıdaki gibidir: Gösterilen Tablo:

Bu ürün, ürünün hassas ekseni boyunca taşıyıcının açısal hızını ölçmek için kullanılan, optik Sagnac etkisine dayalı bir atalet açısal hız sensörüdür.Ürünün açısal oran algılama birimi bir optik fiber halkadır, harici fiziksel açısal oranın neden olduğu ve optik fiber halka tarafından algılanan saat yönünde ve saat yönünün tersine yayılma ışığının optik yol farkını çıkarmak için bir dijital kapalı döngü algılama devresi benimsenmiştir ve bu arada , bir optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, kapalı döngü geri besleme ve kontrolüne tabi tutulur, böylece sinyalin modülasyonu ve demodülasyonu gerçekleştirilir ve yüksek hassasiyetli açısal oranlı sinyal tespiti amacına ulaşılır.

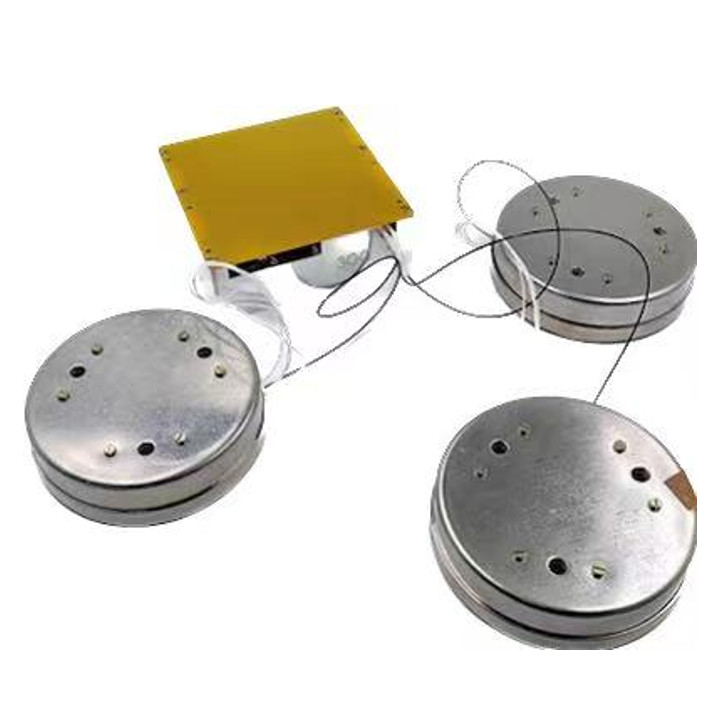

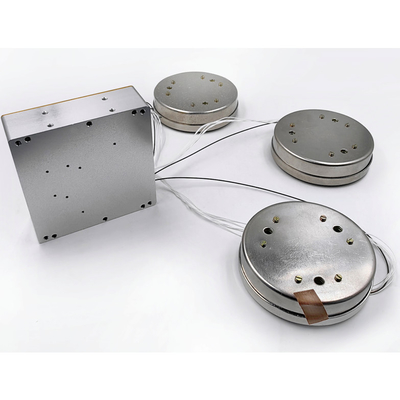

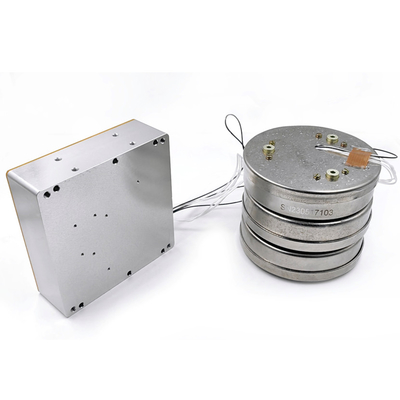

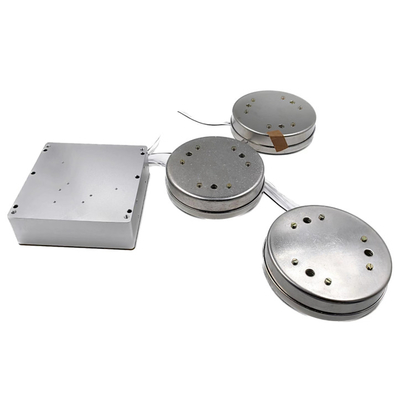

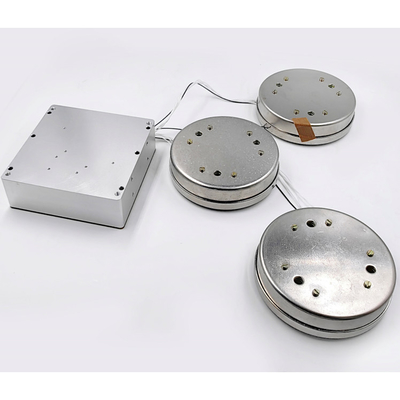

Bu ürün, bir optik açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur ve üç eksenli açısal artış ve dahili sıcaklık hakkında bilgi sağlar.

Ürünler temel olarak yüksek hassasiyetli ataletsel navigasyon sistemleri, konumlandırma ve yönlendirme sistemleri ve diğer uygulamalar için uygundur.

boyutlar

Devre kutusunun genel boyutu (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (U × G × Y);

Fiber optik algılama biriminin boyutu (mm): Ф92 × 27;

Devre kutusunun kurulum boyutu (mm): (88 ± 0,1) × (84 ± 0,1) (U × G), Φ4mm × 4;

Fiber optik algılama ünitesinin kurulum boyutu:

Şek.2 Algılama ünitesi kurulumunun şematik diyagramıGösterildiği gibi.
