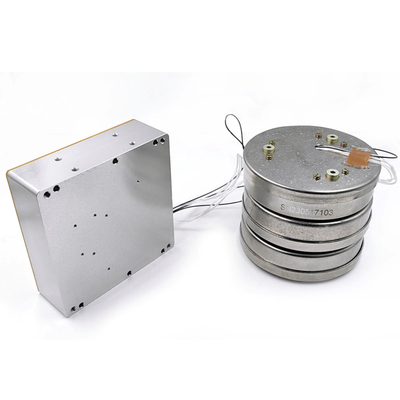

Navigasyon için Üç Eksenli Fiber Gyro Ataletsel Açısal Hız Sensörü

Marka Adı:	Firepower
Model Numarası:	30g
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	50/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Military standard

Ölçüm aralığı:

±300º/s

Oda sıcaklığında sıfır önyargı kararlılığı (100s yumuşatma, 1σ):

≤0,01º/sa

Sıfır önyargılı tekrarlanabilirlik:

≤0,1º/sa

Rastgele yürüyüş katsayısı:

≤0,001º/h1/2

Ölçek faktörü tekrarlanabilirliği:

≤100ppm

Çalışma sıcaklığı:

-40~+60℃

Besleme gerilimi:

+5V

Bant genişliği:

>200Hz

Kararlı durum güç tüketimi:

≤7W

Başlangıç saati:

1 dakika

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

50/ay

Vurgulamak:

Üç Eksenli Fiber Gyro

Navigasyon için Fiber Gyro

Atalet Sensörü Fiber Gyro

Ürün Açıklaması

Üç Eksenli Fiber Gyro: Rastgele Yürüyüş Katsayısı ≤0,001°/h1/2;Navigasyon için Ölçüm Aralığı ±300°/s

Performans Özellikleri

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Ölçüm aralığı	º/s	±300
2	Oda sıcaklığında sıfır önyargı kararlılığı (100s yumuşatma, 1σ)	º/sa	≤0,01
3	Sıfır önyargılı tekrarlanabilirlik	º/sa	≤0,01
4	Rastgele yürüyüş katsayısı	º/sa1/2	≤0,001
5	Ölçek faktörü tekrarlanabilirliği	ppm	≤100
6	Çalışma sıcaklığı	℃	-40~+60
7	Depolama sıcaklığı	℃	-50~+70
8	Besleme gerilimi	V	+5V
9	Bant genişliği	Hz.	>200
10	Kararlı durum güç tüketimi	W	≤7
11	Başlangıç saati	dakika	1
12	Başlatma anlık güç tüketimi	W	≤ 10 (güç açıldıktan sonra 3 sn içinde)

Bu ürün, ürünün hassas ekseni boyunca taşıyıcının açısal hızını ölçmek için kullanılan, optik Sagnac etkisine dayalı bir atalet açısal hız sensörüdür.Ürünün açısal oran algılama birimi bir optik fiber halkadır, harici fiziksel açısal oranın neden olduğu ve optik fiber halka tarafından algılanan saat yönünde ve saat yönünün tersine yayılma ışığının optik yol farkını çıkarmak için bir dijital kapalı döngü algılama devresi benimsenmiştir ve bu arada , bir optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, kapalı döngü geri besleme ve kontrolüne tabi tutulur, böylece sinyalin modülasyonu ve demodülasyonu gerçekleştirilir ve yüksek hassasiyetli açısal oranlı sinyal tespiti amacına ulaşılır.

Bu ürün, bir optik açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur ve üç eksenli açısal artış ve dahili sıcaklık hakkında bilgi sağlar.

Ürünler temel olarak yüksek hassasiyetli ataletsel navigasyon sistemleri, konumlandırma ve yönlendirme sistemleri ve diğer uygulamalar için uygundur.

boyutlar

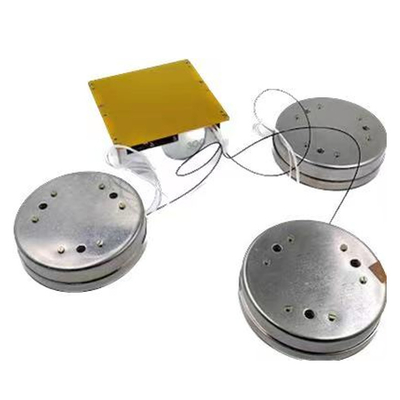

Navigasyon için Üç Eksenli Fiber Gyro Ataletsel Açısal Hız Sensörü 0

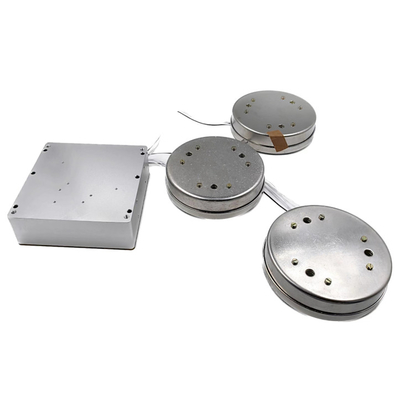

Navigasyon için Üç Eksenli Fiber Gyro Ataletsel Açısal Hız Sensörü 1

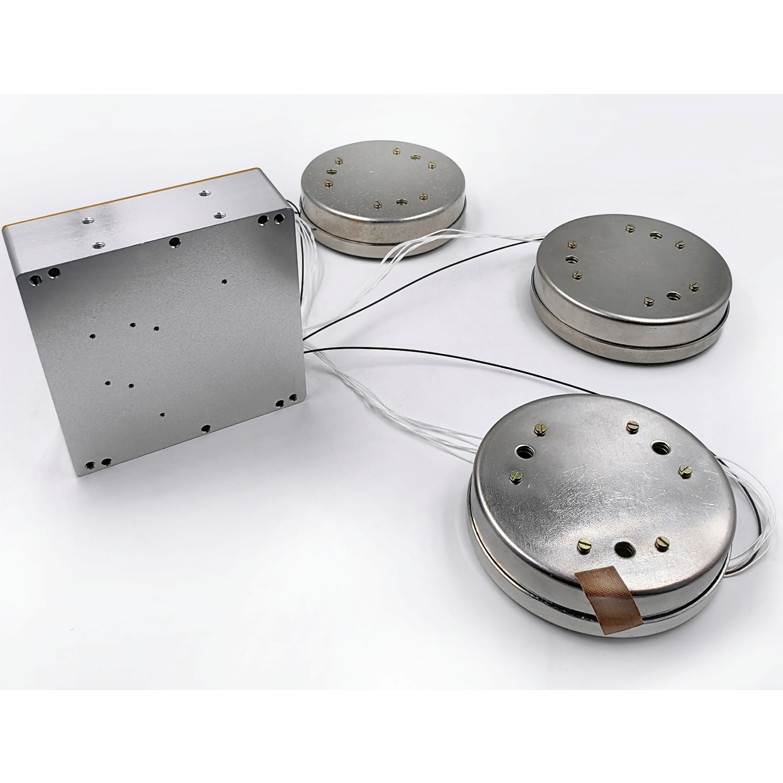

Navigasyon için Üç Eksenli Fiber Gyro Ataletsel Açısal Hız Sensörü 2

Devre kutusunun genel boyutu (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (U × G × Y);

Fiber optik algılama biriminin boyutu (mm): Ф92 × 27;

Devre kutusunun kurulum boyutu (mm): (88 ± 0,1) × (84 ± 0,1) (U × G), Φ4mm × 4;

Fiber optik algılama ünitesinin kurulum boyutu:

Şek.2 Algılama ünitesi kurulumunun şematik diyagramıGösterildiği gibi.
