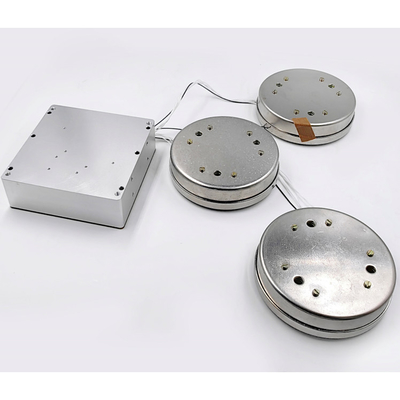

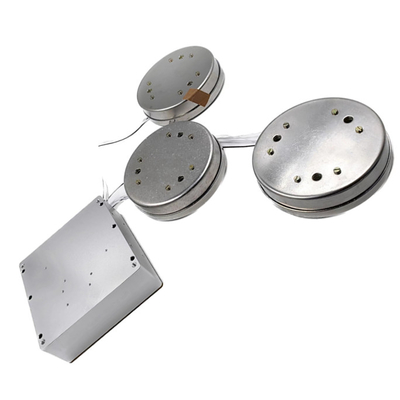

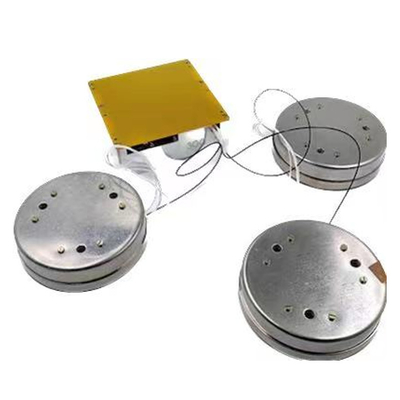

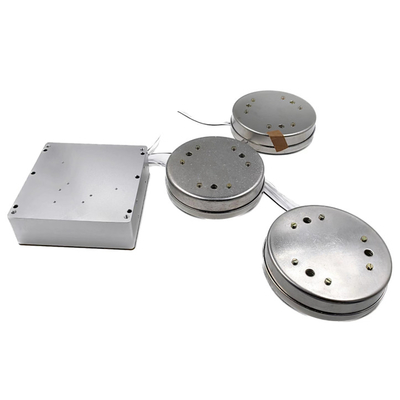

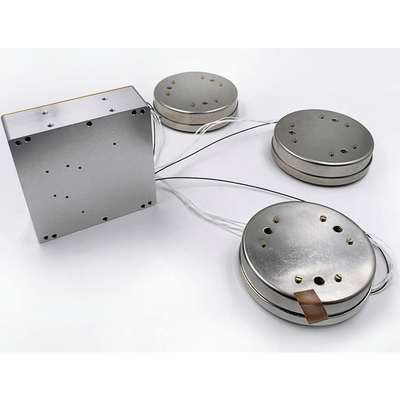

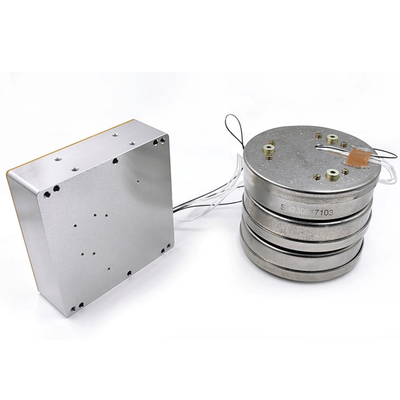

Optik Modülatörlü Yüksek Hassasiyetli 3 Eksen Ataletsel Fiber Optik Gyro Sensörü

Optik Modülatörlü Yüksek Hassasiyetli 3 Eksenli Ataletsel Fiber Optik Gyro Sensör

boyutlar

Devre kutusunun genel boyutu (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (U × G × Y);

Fiber optik algılama biriminin boyutu (mm): Ф92 × 27;

Devre kutusunun kurulum boyutu (mm): (88 ± 0,1) × (84 ± 0,1) (U × G), Φ4mm × 4;

Fiber optik algılama ünitesinin kurulum boyutu:

Şek.2 Algılama ünitesi kurulumunun şematik diyagramıGösterildiği gibi.

Performans Özellikleri

Bu ürün, ürünün hassas ekseni boyunca taşıyıcının açısal hızını ölçmek için kullanılan, optik Sagnac etkisine dayalı bir atalet açısal hız sensörüdür.Ürünün açısal oran algılama birimi bir optik fiber halkadır, harici fiziksel açısal oranın neden olduğu ve optik fiber halka tarafından algılanan saat yönünde ve saat yönünün tersine yayılma ışığının optik yol farkını çıkarmak için bir dijital kapalı döngü algılama devresi benimsenmiştir ve bu arada , bir optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, kapalı döngü geri besleme ve kontrolüne tabi tutulur, böylece sinyalin modülasyonu ve demodülasyonu gerçekleştirilir ve yüksek hassasiyetli açısal oranlı sinyal tespiti amacına ulaşılır.

Bu ürün, bir optik açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur ve üç eksenli açısal artış ve dahili sıcaklık hakkında bilgi sağlar.

Ürünler temel olarak yüksek hassasiyetli ataletsel navigasyon sistemleri, konumlandırma ve yönlendirme sistemleri ve diğer uygulamalar için uygundur.

Ürünün ana bileşenleri aşağıdaki gibidir:

1. Optik yol birimi, bir erbiyum fiber ışık kaynağı, bir optik fiber halka, bir entegre optik faz modülatörü, bir fiber optik kuplör ve bir fotodetektör içerir;
2. Devre birimi, bir ışık kaynağı tahrik devresi ve bir algılama ve kontrol sinyali devre kartı içerir;
3. Jiroskop yapısal parçaları.

Pim tanımı
