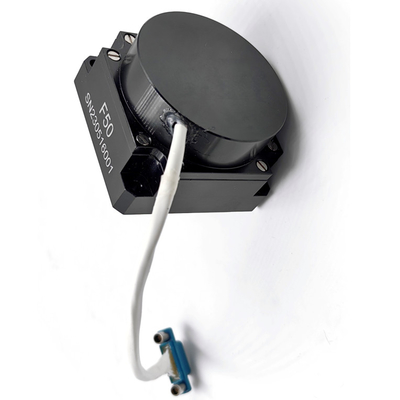

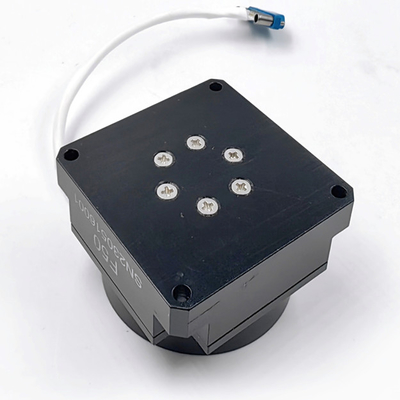

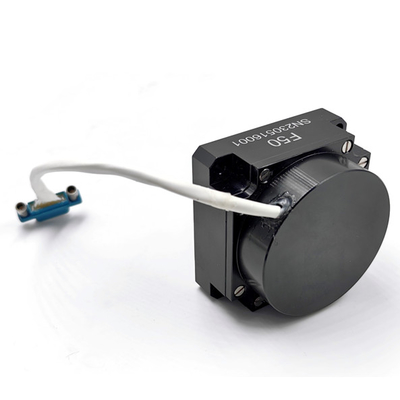

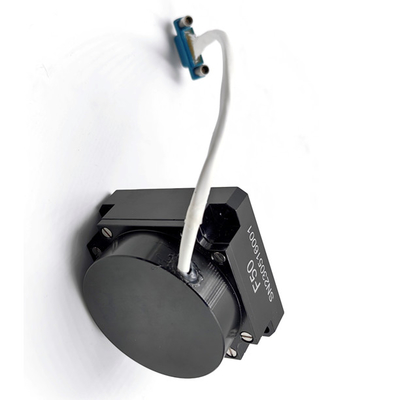

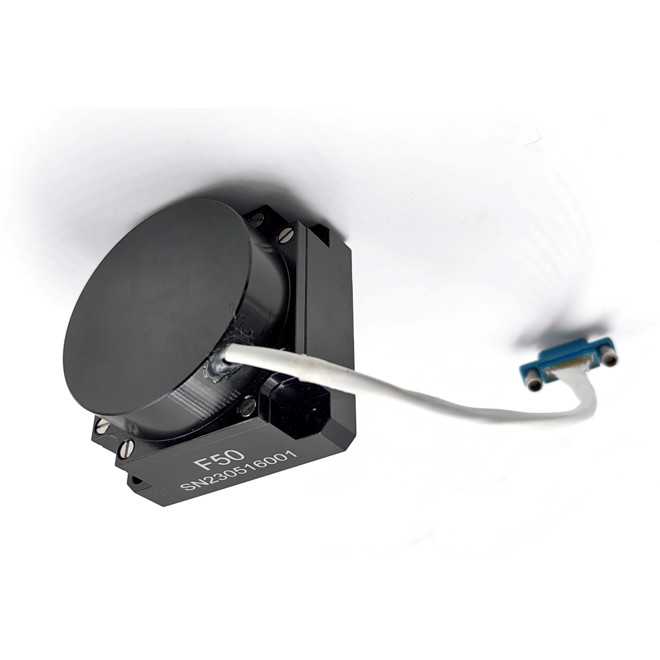

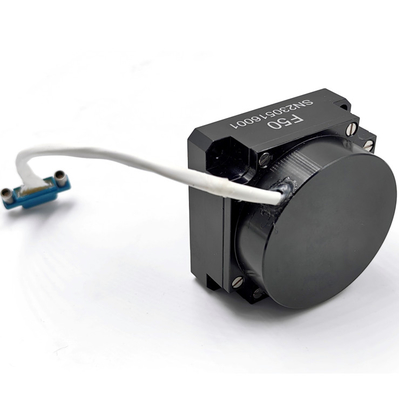

İnersyal açısal hız sensörü Entegre Optik Giroskop Sagnac Etkisi

Name: İnersyal açısal hız sensörü Entegre Optik Giroskop Sagnac Etkisi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: F50A
Price: 10000.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	F50A
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	200/AY

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

-500°/sn~+500°/sn

Sıfır önyargılı tekrarlanabilirlik:

<=0,1°/sa

Sıfır önyargı kararlılığı:

<=0,1°/sa

Bant genişliği:

>200Hz

Başlatma süresi:

<5 sn

İletişim Modu:

RS422

Çalışma sıcaklığı:

-45°C～+60°C

Depolama sıcaklığı:

-55°C～+75°C

Ölçek faktörü doğrusal olmama:

<50ppm

Ölçek faktörü tekrarlanabilirliği:

<50ppm

Besleme gerilimi:

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

200/AY

Vurgulamak:

UAV entegre optik jiroskopu

sagnac etkisi entegre optik jiroskop

Ürün Açıklaması

İnersyal açısal hız sensörü Optik Sagnac Etkisi Fiber Gyro

Bu ürün, ürünün hassas eksen boyunca taşıyıcının açı hızını ölçmek için kullanılan optik Sagnac etkisine dayalı bir eylemsizlik açı hızı sensörüdür.Ürünün açı hızı algılayıcı birimi optik fiber halkasıdır., dış fiziksel açı hızından kaynaklanan saat yönünde ve saat yönünün tersine yayılan ışığın optik yol farkını çıkarmak için dijital kapalı döngü algılama devresine geçilir,optik fiber halka tarafından algılanır, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve açısal hız sinyali algılama amacına ulaşılır.

Bu ürün, tek eksenli açısal artış bilgileri ve iç sıcaklık bilgileri sağlayan optik bir açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur.

Ürünler esas olarak orta hassasiyetli inersiyel navigasyon sistemleri, konumlandırma ve yönelim sistemleri ve servo stabilizasyon sistemleri gibi uygulamalar için uygundur.

Ürünün ana bileşenleri şunlardır:

Optik yol birimi bir SLD ışık kaynağı, bir optik fiber re, entegre bir optik faz modülatörü, bir optik fiber çiftleyici ve bir optik dedektörden oluşur.
Devre birimi, bir ışık kaynağı itici devre ve bir algılama ve kontrol sinyali devre kartından oluşur.
Giroskop yapısal parçaları.

Toplam boyut (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Kurulum boyutu (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3.2 mm × 4, Şekil gibi.

İnersyal açısal hız sensörü Entegre Optik Giroskop Sagnac Etkisi 0

Ana parametreler

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Genel boyutlar	mm	50×50×32
2	Başlama saati	5	5s
3	Sıfır yanılsama istikrarı (10s pürüzsüz)	(°) / saat	≤0.1
4	Sıfır önyargılı tekrarlanabilirlik	(°) / saat	≤0.1
5	Rastgele yürüyüş katsayısı	(o) /h1/2	≤0.01
6	Ölçek faktörü doğrusal olmaması	ppm	≤50
7	Ölçek faktörü tekrarlanabilirliği	ppm	≤50
8	Çalışma sıcaklığı	°C	-40~+70
9	Depolama sıcaklığı	°C	-50~+70
10	Dinamik aralık	(°) /s	± 500
11	Besleme voltajı	V	+5V
12	Sabit durum güç tüketimi (tam sıcaklık)	W	< 4
13	Bant genişliği	Hz	≥ 200

F50A FOB MANUAL.pdf
