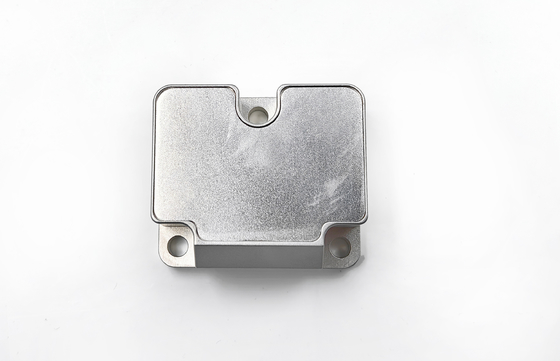

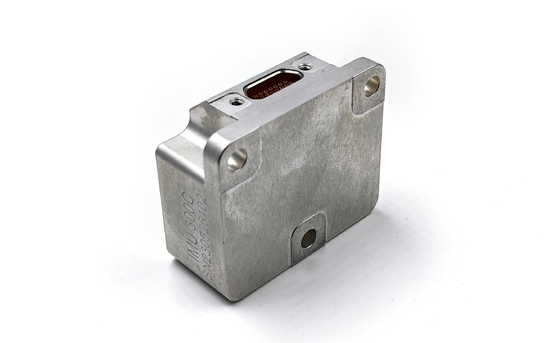

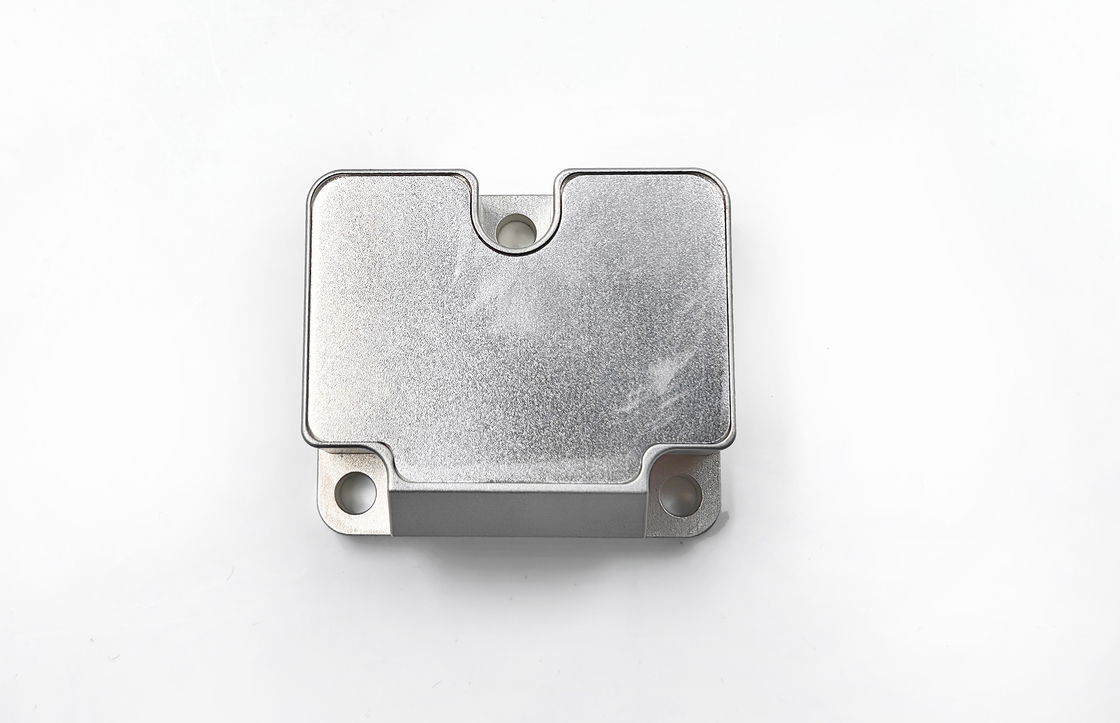

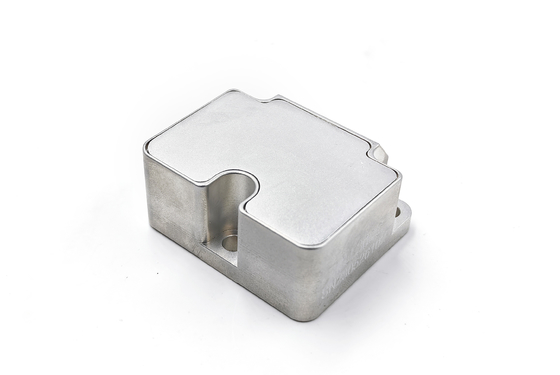

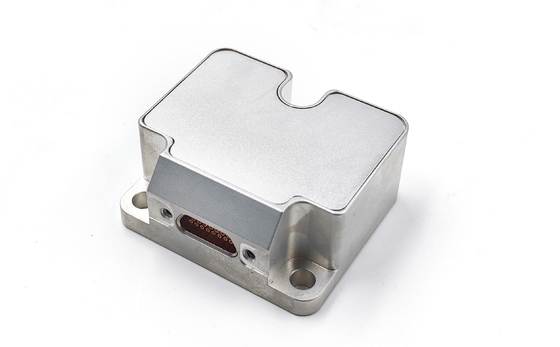

RS422 IMU Sensörü 500º/s Jiroskop Aralığı 16g İvmeölçer

RS422 IMU Sensörü 500º/s Jiroskop Aralığı 16g İvmeölçer

Marka Adı:	AVIC
Model Numarası:	IMU300C
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Sertifika:

CE ROHS

Ürün adı:

İnersyal Ölçüm Birimi

cayro ölçüm aralığı:

±500º/s

jiroskop Sıfır önyargı kararlılığı:

0,3 derece/saat

Açısal rastgele yürüyüş:

0.06 derece /√h

ivmeölçer aralığı:

acc yanılsama istikrarı:

0.02 mg

Ölçek faktörü:

%0,02 FS

Bant genişliği:

200HZ

Çıktı:

Rs422

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

Jiroskoplu RS422 IMU sensörü

IMU ivmeölçer 16g aralığı

500º/s jiroskop sensörü RS422

Ürün Açıklaması

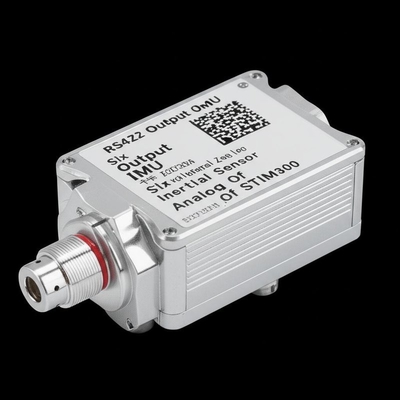

RS422 Çıkış IMU Altı Çıkış İnersyal Sensör STIM300 Analoğu

Elektrikli arayüz

IMU300C-A0-IMU ürününün elektrikli konektörü J30J-15 TJL'dir ve aşağıdaki kontak tanımına sahiptir:

Dikiş numarası	Adı	Türü	Not:
1	TxD-	Çıkış	RS422
2	RxD-	Giriş	RS422
3	TST_1	Çıkış
4	TOV_1	Çıkış
5	RST	Giriş
6	GND	Giriş
7	Yedek
8	VCC_5V	Güç kaynağı	+5v
9	TxD+	Çıkış	RS422
10	RxD+	Giriş	RS422
11	ExtTrig	Giriş	5V eşzamanlı giriş
12	GND	Giriş
13	GND	Giriş
14	Yedek
15	GND	Güç zemini

Ürün Özellikleri

Üç eksenli dijital jiroskop:
- ± 500o/s dinamik ölçüm aralığı
- Sıfır tarafsızlık istikrarı: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN)
Üç eksenli dijital hızlandırıcı:
- ± 16 G dinamik ölçüm aralığı
- Sıfır tarafsızlık: 0. 1mg (GJB, 10S), 0. 02mg (ALLAN)
Yüksek güvenilirlik: MTBF > 20000h
Tam sıcaklık aralığında garantili doğruluk (-40°C ~ 80°C): yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması
Güçlü titreşim koşullarında çalışmaya uygun
Bir yönlü RS422 arayüzü
STIM300 ile uyumlu

Uygulama Alanı

Taktiksel ve Endüstriyel UAV
Akıllı Mühimmatlar
Arayıcı

Ürün Göstericileri

Parametreler	Test koşulları	Tasarım doğruluğu	Birim
Giromotor
Dinamik ölçüm aralığı	-	± 500	o/s
Bias istikrarı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	0.3	o/h
Bias istikrarı	10 s ortalaması (-40°C ~ +80°C, sabit sıcaklık)	3.0	o/h
Önyargı	Sıfır tarafsızlık aralığı	0.1	o/s
Önyargı	Tam sıcaklık aralığında sıfır yanlısı değişim	0.01	o/s
Önyargı	Tekrarlanabilirliği başlat	0.005	o/s
Doğrusal hızlanmanın önyargıya etkisi		0.002	o/s/g
Titremenin Bias üzerindeki etkisi, titreşimden önce ve sonra değişim		0.002	o/s/g
Titremenin Bias üzerindeki etkisi, titreşimden önce ve sırasında değişiklik		0.001	o/s/g
Ölçek faktörü	Ölçek faktörü doğruluğu	0.1	%
Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.01	% FS
Çemberli rastgele yürüyüş	-	0.06	°/√ saat
Bant genişliği	-	200	Hz
Hızlandırıcı
Dinamik ölçüm aralığı	-	16	g
Bias istikrarı	Allan varyansı (16g aralığı, normal sıcaklık)	0.02	mg
Bias istikrarı	10 s ortalaması (-40°C ~ +80°C, sabit sıcaklık)	0.03	mg
Önyargı	Sıfır tarafsızlık aralığı	1	mg
Önyargı	Tam sıcaklık aralığında sıfır yanlısı değişim	1	mg
Önyargı	Tekrarlanabilirliği başlat	0.2	mg
Ölçek faktörü	Ölçek faktörü doğruluğu	0.3	%
Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.02	% FS
Hız rastgele yürüyüş	-	0.08	m/s/√hr
Bant genişliği	-	200	Hz
İletişim arayüzü
Tek yönlü SR422	Baud oranı	460.8	MHz
Örnekleme sıklığı	UART	1000	Hz
Elektriksel özellikler
Voltaj	-	5	V
Güç tüketimi	-	1.5	W
Dalgalanma	P-P	150	mV
Yapısal özellikler
Boyut	-	38.6×44.6×21.5	mm
Ağırlık	-	65±2	g
Kullanım ortamı
Çalışma sıcaklığı	-	-40~80	°C
Depolama sıcaklığı	-	-45 ~ 85	°C
titreşim	-	20~2000Hz,6.06g
Etkisi	-	6000 g,0.5ms
Güvenilir
MTBF	-	20000	h
Sürekli çalışma süresi	-	120	h

Ürün Genel Görünümü

IMU300C-A0-IMU, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcıya sahip, mikro-makine teknolojisine (MEMS) dayalı bir eylemsizlik ölçüm birimi (IMU) dir.3 açı hızı ve 3 hızlanma çıkartır.

IMU300C-A0-IMU yüksek güvenilirlik ve çevreye karşı güçlü uyarlanabilirlik özelliklerine sahiptir.Arayıcı ve diğer alanlar.

Boyut

IMU300C Kullanıcı Kılavuzu (PDF) İndir
