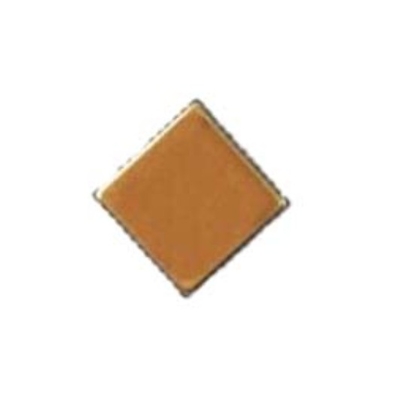

Özelleştirilmiş MEMS Gyro Çipleri için Yüksek Hassasiyetli Fiber Optic Gyro Sensing MGZ Serie

Marka Adı:	Firepower
Model Numarası:	MGC500-P3
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ürün Adı:

Jiryalı çip

Aralık:

500dps

Bias @ 25 ℃:

45dph

Önyargı stabilitesi (10 s yumuşatma):

3.0dph

Ölçek faktörü:

11185 LSB/DEG/S

Açı rastgele yürüyüş:

0.08 °/√H

Bant genişliği:

≥100Hz

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Vurgulamak:

Özelleştirilmiş MEMS Fiber Optic Gyro

Yüksek hassasiyetli fiber optik gyros

MGZ Serie Fiber Optic Gyro

Ürün Açıklaması

Özelleştirilmiş MEMS Gyro Çipleri için Yüksek Hassasiyetli Fiber Optic Gyro Sensing MGZ Serie

PCB tasarımı:

VCP, VREF, VBUF ve VREG çubukları için koplama kondansatörleri mümkün olduğunca çubuklara yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir.VREF için koplama kapasitörlerinin diğer uçları, VBUF ve VREG, en yakın AVSS _ LN'ye bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal zemine bağlanır. VCC ve VIO için koplama kondansatörleri de karşılık gelen pinlere yakın yerleştirilir.VCC normal işlevdeyken, toplam akım yaklaşık 35 mA olacaktır, bu da voltaj istikrarını sağlamak için geniş bir PCB izi gerektirir.Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulunBüyük ısı dağıtım elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçınmak gerekir.Ayrıca konumlandırma vidalarının genel kurulum sırasında çarpmaya eğilimli olduğu alanlar.

Özelleştirilmiş MEMS Gyro Çipleri için Yüksek Hassasiyetli Fiber Optic Gyro Sensing MGZ Serie 0

Ürün hakkında

performansı		MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Aralık	deg/s	400	400	400	400	400	100
Bant Genişliği @ 3DB özelleştirilmiş)	Hz	90	180	200	200	300	50
Çıktı doğruluğu ((dijital SPI)	Bitler	24	24	24	24	24	24
Çıkış oranı (ODR) (özel)	Hz	12K.	12K.	12K.	12K.	12K.	12K.
Gecikme (özel)	ms	<3	<1.5	<1.5	<1.5	< 1	< 6
Bias istikrarı	deg/hr ((1o)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Bias istikrarı (1σ 10s)	deg/hr ((1o)	<0.5	<0.5	< 1	< 5	< 1	<0.1
Bias istikrarı (1σ 1s)	deg/hr ((1o)	<1.5	<1.5	<3	<15	<3	<0.3
Sıcaklık üzerindeki önyargı hatası (1σ)	deg/hr ((1o)	< 5	< 5	< 10	<30	10	5
Bias sıcaklık değişimleri, kalibre ((1σ)	deg/hr ((1o)	<0.5	<0.5	< 1	< 10	< 1	<0.5
Önyargı tekrarlanabilirliği	deg/hr ((1o)	<0.5	<0.5	<0.5	<3	<0.3	<0.1
25°C'de ölçek faktörü	lsb/deg/s	20000	20000	16000	16000	20000	80000
Ölçek faktörü tekrarlanabilirliği (1σ)	ppm (((1o)	<20 ppm	<20 ppm	<20 ppm	<20 ppm	< 100 ppm	< 100 ppm
Ölçek faktörü ve sıcaklık (1σ)	ppm (((1o)	100 ppm	100 ppm	< 100 ppm	< 100 ppm	< 300 ppm	< 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Çemberli rastgele yürüyüş ((ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Gürültü ((Sıradan Sıraya)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
GValue hassasiyeti	°/saat/g	< 1	< 1	< 1	<3	< 1	< 1
Titreleme düzeltme hatası ((12gRMS,20-2000)	°/saat/g ((rms)	< 1	< 1	< 1	<3	< 1	< 1
Güçlenme süresi ( geçerli veriler)	s	750m
Sensör Rezonans Frekansı	hz	10.5k-13.5k.
Çevreye uygunluk
Çarpışma (açık güç)	500 gram, 1 dakika.
Çarpışma direnci (kuvayı kapat)	10000g, 10ms.
titreşim (güç açık)	18g rms (20Hz ila 2kHz)
Çalışma sıcaklığı	-40°C----+85°C
Depolama sıcaklığı	-55°C----+125°C
Besleme voltajı	5±0,25V
Mevcut tüketim	45ma

Özelleştirilmiş MEMS Gyro Çipleri için Yüksek Hassasiyetli Fiber Optic Gyro Sensing MGZ Serie 1

Kurulum

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır.Aygıtın PCB kartına monte edilmesi sırasında aşağıdaki yönleri dikkate alınması önerilir:1. Sensörün PCB'ye yerleştirilmesini değerlendirmek ve optimize etmek için, tasarım aşamasında aşağıdaki yönleri dikkate almak ve ek araçlar kullanmak önerilir:Sıcak taraftaMekanik gerginlik için: bükme ölçümü ve/veya sonlu eleman simülasyonu;düşme testi yapılır.- 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Genellikle PCB kalınlığının minimumda tutulması önerilir (önerilen: 1.6 ~ 2.0 mm), çünkü ince bir PCB kartının doğal gerginliği küçüktür;- Sensörü düğmenin hemen altına veya düğmeye yakın yerleştirmek mekanik stres nedeniyle önerilmez.Sensörün çok sıcak bir noktaya, örneğin bir denetleyici veya grafik çipine yakın yerleştirilmesi tavsiye edilmez, çünkü bu PCB kartını ısıtabilir ve sensörün sıcaklığının yükselmesine neden olabilir.
