Yüksek hassasiyetli İnersyal Navigasyon Sistemi Üç Eksenli MEMS Gyro GI300F-A0-DGI

Name: Yüksek hassasiyetli İnersyal Navigasyon Sistemi Üç Eksenli MEMS Gyro GI300F-A0-DGI
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F-A0-DGI
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	AVIC
Model Numarası:	GI300F-A0-DGI
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

GNSS ile INS

cayro aralığı:

±400°/s

jiroskop Sıfır önyargı kararlılığı:

≤0,3°/saat

ivmeölçer aralığı:

±20g

ivmeölçer Sıfır önyargı kararlılığı:

≤100µg

Voltaj:

9-36V DC

Arabirim:

2 RS 232,1-RS 422,1-PPS

Çalışma sıcaklığı:

-40°C~+60°C

Depolama sıcaklığı:

-45°C~+70°C

Yaşam süresi:

> 15 yıl

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

GI300F-A0-DGI İnersiyonel Navigasyon Sistemi

Yüksek Doğruluklı İnersiyonel Navigasyon Sistemi

Ürün Açıklaması

Yüksek Doğruluklu Atalet Navigasyon Sistemi Üç Eksenli MEMS JiroskopGI300F-A0-DGI

Ürün Açıklaması

Fiber optik entegre navigasyon sistemiGI300F-A0-DGIuygun maliyetli üç eksenli kapalı döngü fiber optik jiroskop, ivmeölçer ve navigasyon kartından oluşur. Çok sensörlü füzyon ve navigasyon hesaplama algoritmaları aracılığıyla uygulanır ve yüksek hassasiyetli mobil ölçüm sistemleri ve orta ila büyük insansız hava araçları gibi uygulamalarda tutum, yön ve konum bilgileri için hassas ölçüm gereksinimlerini karşılar.

Ana İşlev

Sistem, atalet/uydu entegre navigasyon moduna ve saf atalet moduna sahiptir.
Atalet/uydu entegre navigasyon modunda, dahili GNSS alıcısı tarafından alınan uydu konumlandırma bilgileri entegre navigasyon için kullanılabilir ve taşıyıcının eğim, yuvarlanma, rota, konum, hız, zaman ve diğer bilgileri çıkış olarak verilebilir; Sinyal kaybolduktan sonra, atalet çözümünün konumu, hızı ve tutumu çıkış olarak verilir; burada eğim ve yuvarlanmanın doğru tutulması gerekir, kısa sürede belirli bir rota tutma işlevi ve kısa sürede metre seviyesinde konumlandırma doğruluğu sağlanır.
Saf atalet modu (yani, güç açıldıktan sonra GPS füzyonu hiç yapılmamışsa ve füzyondan sonra tekrar kilitlenmeyi kaybederse, entegre navigasyon moduna aittir) başlatıldıktan sonra, doğru tutum ölçüm fonksiyonuna sahiptir, eğim ve yuvarlanma yönünü çıkış olarak verebilir ve saf atalet modu statik olarak kuzeyi bulabilir.

Endeks Parametresi

Proje	Test koşulları	Göstergeler
Konumlandırma doğruluğu	GNSS Geçerli, Tek Nokta	1.5m
	GNSS Geçerli, RT K	2cm+1ppm
	Saf atalet yatay konum tutma	80m/5dk(CEP)
		500m/10dk(CEP)
		1.5nm/30dk(CEP)
	Yatay konum tutma doğruluğu	0.8nm/30dk (CEP)
Yön doğruluğu	Tek anten (RMS)	0.1°
	Çift Anten (RMS)	0.2 °/L (L = taban çizgisi uzunluğu) (RMS)
	Rota Tutma (RMS)	0.2°/30dk(RMS),0.5°/saat
	Kendi kendine kuzey arama doğruluğu (RMS)	0.2 ° SecL,15 dk
	Kendi kendine kuzey arama doğruluğu (RMS)	1.0 ° SecL, 5-10 dk
Tutum doğruluğu	GNSS geçerli	0.02°(RMS)
Tutum doğruluğu	Tutum tutma (GNSS arızası)	0.2°/30dk(RMS),0.5°/saat(RMS)
Hız doğruluğu	GNSS geçerli, tek nokta L1/L2	0.1m/s(RMS)
Jiroskop	Ölçüm aralığı	±400°/s
Jiroskop	Sıfır önyargı kararlılığı	≤0.3°/saat
İvmeölçer	Ölçüm aralığı	±20g
İvmeölçer	Sıfır önyargı kararlılığı	≤100µg
Fiziksel boyutlar ve elektriksel özellikler	Gerilim	9-36V DC
	Güç tüketimi	≤ 12W (kararlı durum)
	Arayüz	2 RS 232,1-RS 422,1- PPS
	Boyut/UGY/mm	92.0 92.090.0
	Ağırlık	≤1.0kg
Çevresel özellikler	Çalışma sıcaklığı	-40℃~+60℃
	Depolama sıcaklığı	-45℃~+70℃
	Titreşim	5 ~ 2000Hz, 6.06 G
	Darbe	30g, 11 ms (şok ile)
	Yaşam süresi	> 15 yıl
	Sürekli çalışma saatleri	> 24 saat

Boyutlar

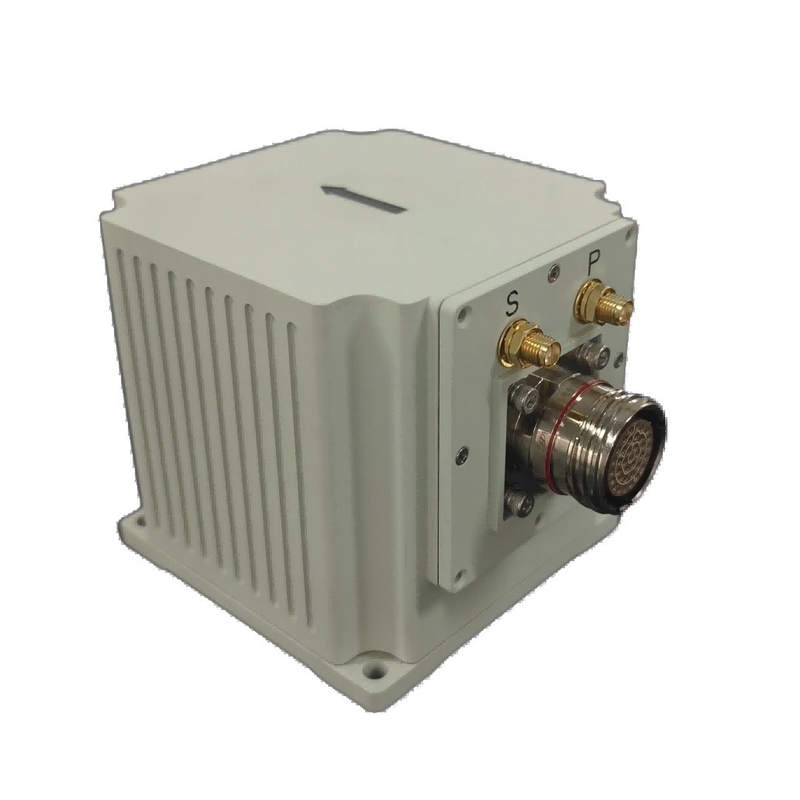

Yüksek hassasiyetli İnersyal Navigasyon Sistemi Üç Eksenli MEMS Gyro GI300F-A0-DGI 0

U92.0mm x G92.0 mm x Y90.0mm(U x G x Y)

Yüksek hassasiyetli İnersyal Navigasyon Sistemi Üç Eksenli MEMS Gyro GI300F-A0-DGI 1
