Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır

Name: Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI500-A0
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	GI500-A0
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

INS Navigasyon Sistemi

Konumlandırma doğruluğu:

1,5nm/saat

Yön doğruluğu:

0,1°

Tutum doğruluğu:

0,03°

Hız doğruluğu:

0,1 m/s(RMS)

Jiroskopik kapsam:

±400°/s

jiroskop Sıfır önyargı kararlılığı:

≤0,02°/sa

ivmeölçer aralığı:

±20g

ivmeölçer Sıfır önyargı kararlılığı:

≤50µg

Çalışma sıcaklığı:

-40°C~+60°C

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

100/ay

Vurgulamak:

GNSS entegre inersiyel navigasyon sistemi

GNSS entegre INS

Ürün Açıklaması

Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır

Ürün Tanımı

GI500-A0 fiber optik entegre navigasyon sistemi, yüksek hassasiyetli kapalı döngü fiber optik jiroskoplar, hızlandırıcılar ve yüksek kaliteli GNSS alıcı tablolarına dayanmaktadır.Çoklu sensörlü füzyon ve navigasyon hesaplama algoritmaları ile uygulanıyor., yüksek hassasiyetli ölçüm ve kontrol gereksinimlerini karşılayan dış dünyaya yüksek hassasiyetli yön, hız ve konum bilgileri sağlar.

Ana uygulama alanları

Büyük ölçekli insansız hava aracı referans inersiyel navigasyon

Gemi Pusulası

Kendiliğinden hareket eden topçu yönelimi

Aracın konumu ve yönelimi

Yüksek hassasiyetli mobil ölçüm

Yüksek hassasiyetli sabit platform

Ürün özellikleri

Sistem inersiyel/uydu ile entegre navigasyon moduna ve saf inersiyel moduna sahiptir.

İnersiyonel navigasyon, yerleşik bir GNSS kartına sahiptir. GNSS etkili olduğunda, inersiyonel navigasyon navigasyon için GNSS ile birleştirilebilir ve kullanıcılara konum,Yükseklik, hız, tavır, yön, ivme, açısal hız vb. Aynı zamanda GNSS konumu, yüksekliği, hızı ve diğer bilgileri verir.

GNSS etkisiz olduğunda, saf inersiyel moduna girebilir (yani GPS füzyonu güçlendikten sonra hiçbir zaman yapılmamıştır ve eğer füzyon tekrar kaybolursa, entegre navigasyon moduna aittir).Etkinleştirildikten sonra, hassas bir tavır ölçüm fonksiyonuna sahiptir, tonlama ve yuvarlanma yönünü çıkarabilir ve saf inersiyel statik kuzeyi arayabilir.

Teknik göstergeler

Parçalar	Test koşulları	A0-İskalayıcılar	B0-İskalayıcılar
Konumlama doğruluğu	GNSS geçerli, tek nokta	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm ((RMS)	2cm+1ppm ((RMS)
	Konum tutma (GNSS arızası)	1.5nm/h ((50%CEP),5nm/2h ((50%CEP)	0.8nm/h ((CEP),3.0nm/3h ((CEP)
Yön doğruluğu	Kendini Kuzey'e arıyor.	0.1°×sec ((Lati), *Lati:latitude (RMS), 10 dakika	0.06°×sec ((Lati), statik taban 5 dakikalık hizalama; 0.03°×sec(Lati),Stik taban 5 dakikalık hizalama;*Lati:latitude (RMS)
Yön doğruluğu	Kurs tutma (GNSS arızası)	0.05°/h ((RMS),0.1°/2h ((RMS)	0.02°/h ((RMS),0.05°/3h ((RMS)
Durum doğruluğu	GNSS geçerli	0.03° ((RMS)	0.01° ((RMS)
Durum doğruluğu	Durum tutma (GNSS arızası)	0.02°/h ((RMS),0.06°/2h ((RMS)	0.01°/h ((RMS),0.03°/3h ((RMS)
Hız doğruluğu	GNSS Geçerli, tek noktaL1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Hız doğruluğu	Hız tutma (GNSS arızası)	2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
Fiber optik gyros	Ölçme aralığı	±400°/s	±400°/s
Fiber optik gyros	Bias istikrarı	≤0.02°/h	≤0.01°/h
Kwarts esnek hızlandırıcı	Ölçme aralığı	±20g	±20g
Kwarts esnek hızlandırıcı	Bias istikrarı	≤50μg (ortalama 10 saniye)	≤20μg ((10s ortalama)
İletişim arayüzü	RS422	6waysBaud hızı 9.6 KBPS'den 921.6 KBPS'ye kadar değişir. Varsayılan baud hızı 115.2 KBPS'dir.
İletişim arayüzü	RS232	1 wayBaud hızı 9.6 KBPS'den 921.6 KBPS'ye kadar değişir. Varsayılan baud hızı 115.2 KBPS'dir.
Elektriksel özellikler	Voltaj	2436VDC
Elektriksel özellikler	Güç tüketimi	≤ 30W
Yapısal özellikler	Boyut	199 mm×180 mm×219.5 mm
Yapısal özellikler	Ağırlık	6.5kg	≤7.5kg (havacılık dışı) ≤6.5kg (havacılık isteğe bağlı)
Çevre	Çalışma sıcaklığı	-40°C~+60°C
	Depolama sıcaklığı	-45°C~+65°C
	Titreşim (sıkıştırma ile)	5 ~ 2000Hz,6.06g
	Çarpışma (şok emici)	30 g, 11 ms
Güvenilir	Yaşam süresi	>15 yıl
Güvenilir	Sürekli çalışma süresi	>24

Boyut

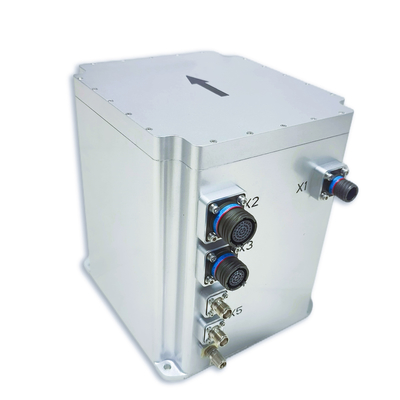

Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır 0

L199mm x W180mm x H219.5mm ((L x W x H)

Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır 1

Fiber optik GNSS entegre inersiyel navigasyon sistemi jiroskop sensörleri Tavır 2
