Gelişmiş GNSS Alıcısı MEMS Yer ölçümü ve haritalama için inersiyal navigasyon sistemi

Name: Gelişmiş GNSS Alıcısı MEMS Yer ölçümü ve haritalama için inersiyal navigasyon sistemi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300C
Price: 5,000.00 USD
Availability: InStock

Marka Adı:	AVIC
Model Numarası:	GI300C
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün adı:

MEMS Ataletsel Navigasyon Sistemi

Tutum doğruluğu:

0,02 derece (rms)

Başlık hassasiyeti:

0,1 derece (rms)

cayro aralığı:

±400°/s

jiroskop Sıfır önyargı kararlılığı:

≤0,3°/saat

ivmeölçer aralığı:

±20g

İvmeölçer sıfır önyargı kararlılığı:

≤100µg

Arabirim:

RS232/RS422/PPS

Güç tüketimi:

≤8W

Çalışma sıcaklığı:

-40°C~+60°C

Ambalaj bilgileri:

sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

MEMS Ataletsel Navigasyon Sistemi

Toplama için İnersyal Navigasyon Sistemi

Haritalama için İnersyal Navigasyon Sistemi

Ürün Açıklaması

Harita ve Haritalama için Üst Düzey GNSS Alıcısı MEMS Atalet Navigasyon Sistemi

Ürün Açıklaması

GI300C, fiber optik jiroskop (FOG) ve mikro-elektromekanik sistem (MEMS) ivmeölçerlere sahip kompakt bir atalet navigasyon sistemidir. Atalet/uydu entegre navigasyonu için harici GNSS'nin doğru zamanlama ve konumlandırma bilgilerini kullanabilir. Harici GNSS bilgisi geçersiz olduğunda, atalet navigasyon sistemi saf atalet navigasyonunun doğruluğunu koruma konusunda yüksek bir yeteneğe sahiptir.

Ana Uygulama

İHA
Roket
Mobil ölçüm
Zemin, tünel ve diğer rayların tespiti ve ölçümü
Yüksek hassasiyetli kararlı platform

Ana İşlev

Sallanan taban/hareketli taban hizalama işlevi
Kendi kendine kuzey arama
Dış GNSS/atmosfer çoklu bilgi füzyon entegre navigasyon
Harici bilgi yardımı olmadan daha uzun süre doğruluk koruma
Kullanıcıların talep üzerine özelleştirmesini destekleme

Teknik Göstergeler

Proje	Test koşulları	Göstergeler
Konumlandırma doğruluğu	Harici GNSS Geçerli, Tek Nokta	Harici uydu konumlandırma doğruluğundan daha iyi
	Harici GNSS Geçerli, RTK	Harici uydu konumlandırma doğruluğundan daha iyi
	Saf atalet yatay konum tutma^①	100m/5dk(CEP)
		600m/10dk(CEP)
		2nm/30dk(CEP)
	Hava hızı birleşik yatay konum tutma^②	1nm/30dk (CEP)
Yön doğruluğu	Tek anten	0.1°^③
	Çift anten	0.2 °/L (L = taban çizgisi uzunluğu) (RMS)
	Yön tutma	0.3°/30dk(RMS),1°/saat(RMS)
	Kendi kendine kuzey arama doğruluğu	1 ° SaniyeL, hizalama 15dk^④
Tutum doğruluğu	GNSS geçerli	0.02°(RMS)
Tutum doğruluğu	Tutum tutma (GNSS arızası)	0.3°/30dk(RMS),1°/saat(RMS)
Hız doğruluğu	GNSS geçerli, tek nokta L1/L2	0.1m/s(RMS)
Jiroskop aralığı	Ölçüm aralığı	±400°/s
Jiroskop aralığı	Sıfır önyargı kararlılığı	≤0.3°/saat
İvmeölçer	Ölçüm aralığı	±20g
İvmeölçer	Sıfır önyargı kararlılığı	≤100µg
Fiziksel boyutlar ve elektriksel özellikler	Gerilim	9-36V DC
	Güç tüketimi	≤8W
	Arayüz	2 kanallı RS232, 1 kanallı RS422, 1 kanallı PPS (lVTTL/422 seviyesi)
	Boyut	111mm × 72mm × 43mm (U, G, Y)
	Ağırlık	≤450g
Çevresel özellikler	Çalışma sıcaklığı	-40℃~+60℃
	Saklama sıcaklığı	-45℃~+70℃
	Titreşim	5 ~ 2000Hz, 6.06 G (şok emici ile)
	Darbe	30g, 11 ms (şok ile)
	Ömür	> 15 yıl
	Sürekli çalışma süresi	>24s
Not:
① Hizalama geçerlidir;
② Havadan kullanım için, hava hızı kombinasyonundan önce bir dönüş manevrası vardır ve test, 150km/S'lik uçuş hızını örnek olarak alır;
③ Yerleşik koşullar, mobil olması gerekir;
④ İki konumlu hizalama, iki konum arasındaki yön farkı 90 dereceden büyüktür

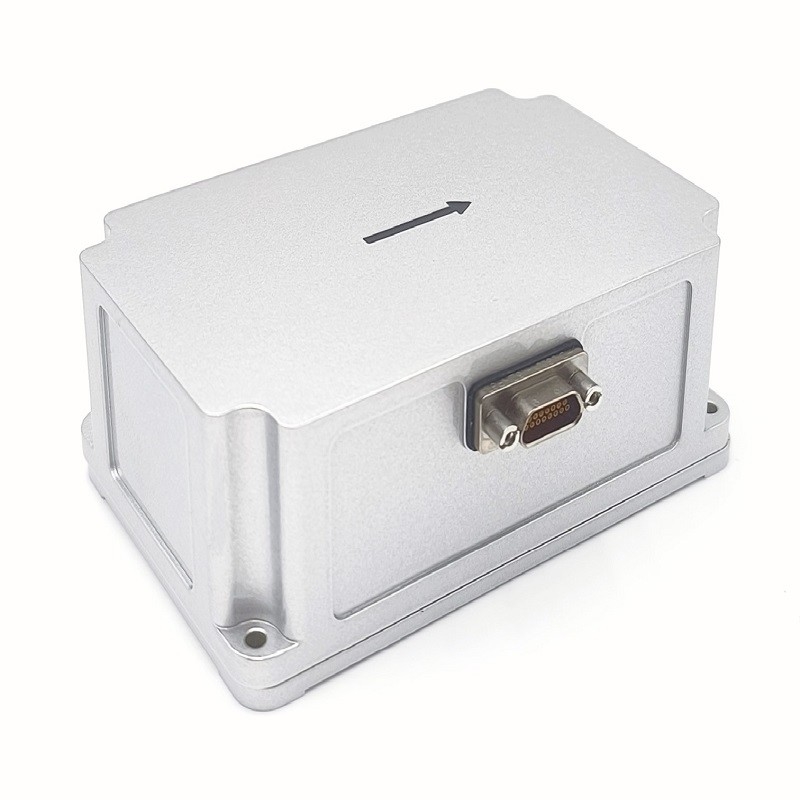

Ürün Yapısı

U111mm x G72mm x Y42.8mm(U x G x Y)

Gelişmiş GNSS Alıcısı MEMS Yer ölçümü ve haritalama için inersiyal navigasyon sistemi 1
