UAV'deki kompakt ve düşük ağırlıklı IMU İnersyal Sensör İnersyal Navigasyon Sistemi

Name: UAV'deki kompakt ve düşük ağırlıklı IMU İnersyal Sensör İnersyal Navigasyon Sistemi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200G-B0
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	GI200G-B0
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ürün adı:

İHA için IMU Jiroskopu

jiroskop Sıfır önyargı kararlılığı:

10 °/saat (GJB, 10sn), 2,0 °/saat (ALLAN)

cayro aralığı:

±500º/s

İvmeölçer Sıfır Önyargı Atabilitesi:

0.5mg

ivmeölçer aralığı:

±16g

Çalışma sıcaklığı:

-40~+80℃

Titreşim:

20~2000Hz

Bant genişliği:

200HZ

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

500/ay

Vurgulamak:

Kompakt IMU İnersyal Sensörü

UAV IMU İnersyal Sensörü

Düşük Ağırlıklı IMU İnersyal Sensörü

Ürün Açıklaması

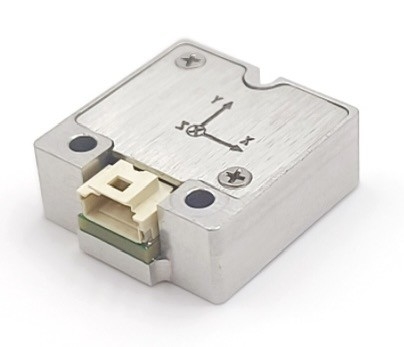

UAV'deki kompakt ve düşük ağırlıklı IMU İnersyal Sensör İnersyal Navigasyon Sistemi

Ürün Tanımı

GI200G-B0-IMU, yerleşik yüksek performanslı MEMS jiroskop ve MEMS hızlandırıcıya sahip, mikro-makine teknolojisine (MEMS) dayalı bir eylemsizlik ölçüm birimidir.3 açı hızı ve 3 hızlanma çıkartır.

GI200G-B0-IMU yüksek güvenilirliğe ve çevreye karşı güçlü uyarlanabilirliğe sahiptir.Arayıcı ve diğer alanlar.

Ana Uygulama Alanı

Taktiksel ve Endüstriyel UAV
Akıllı Mühimmatlar
Arayıcı
Otomatik sürüş
Platformu dengele.

Ana fonksiyonlar

Üç eksenli dijital jiroskop:
1. ±500o/s (MAX:±2000 °/s) dinamik ölçüm aralığı;
2. Sıfır yanılsama istikrarı: 10 °/h (GJB, 10s), 2,0 °/h (ALLAN);
Üç eksenli dijital hızlandırıcı:
1. ±16g (MAX:±200g) dinamik ölçüm aralığı;
2. Sıfır tarafsızlık: 0.5mg (GJB, 10s), 0.1mg (ALLAN);
Yüksek güvenilirlik: MTBF > 20000h;
Tam sıcaklık aralığında (-40 °C ~ 80 °C) garantili doğruluk: yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
Güçlü titreşim koşullarında çalışmaya uygun
Arayüz 1-kanal UART

Teknik göstergeler

Parametreler			Test koşulları	Tipik değer	Birim
Köşe hızı	Aralık		Dönerleme masası	50,010,002,000	°/s
	Sıfır önyargı	Dayanıklılık	10 saniye ortalaması, + 70 °C, + 20 °C, -40 °C	10	°/saat
		Dayanıklılık	Allan varyansı, + 20 °C	2	°/saat
		Sıfır tarafsızlık toplam sıcaklık değişimi	-40 °C ~ + 70 °C, 1 °C/dakika, 10 saniye ortalama, 1σ	±0.05	°/s
		Sıfır önyargı	Sıfır yanılsama aralığı	±0.1	°/s
	Ölçek faktörü	Doğruluk dışı	+20°C	0.01	% FS
	Ölçek faktörü	Ölçek faktörü doğruluğu	Yaşam döngüsü değişikliği, hızlı test	0.2	% FS
	Hızlanmaya duyarlı terim			8	°/h/g
	Bant genişliği		3dB	200	Hz
	Veri gecikmesi		Gönderim süresi hariç	< 5	ms
Hızlandırma	Aralık			16,200	g
	Sıfır önyargı	Dayanıklılık	10 saniye ortalaması, + 70 °C, + 20 °C, -40 °C	0.5	mg
		Dayanıklılık	Allan varyansı, + 20 °C	0.1	mg
		Sıfır tarafsızlık toplam sıcaklık değişimi	-40 °C ~ + 70 °C, 1 °C/dakikada değişim	1	mg
		Sıfır önyargı	Sıfır yanılsama aralığı	5	mg
	Ölçek faktörü	Birbiri ardınca başlatmaların tekrarlanabilirliği	+70°C+,20°C,-40°C	100	ppm
		Doğruluk dışı	+20°C	0.02	% FS
		Ölçek faktörü doğruluğu	Yaşam döngüsü değişikliği, hızlandırılmış test yerine	0.3	% FS
	Bant genişliği		3dB	200	Hz
Başlama saati			Güçlendirilmesinden geçerli verilerin çıkışına kadar süre	500	ms
3 gyroseks ve 3 hızlanma ekseni			+70°C+,20°C,-40°C	0.05	°
Herhangi iki eksen arasındaki ortogonal olmayanlık derecesi			+70°C+,20°C,-40°C	0.05	°
Genel boyutlar			LxWxH	22.4×24×9	mm
Ağırlık				10	g
Güç kaynağı				5±0.5	V
Dalgalanma			P-p	100	mV
Güç tüketimi				0.5	W
Kullanım ortamı			Çalışma sıcaklığı-	-40~+80	°C
			Depolama sıcaklığı	-45~+85	°C
			Etkisi	1000 g,0.5ms
			titreşim	20~2000Hz,
			titreşim	6.06g
İletişim güncelleme oranı			1 kanal UART	500 (öntanımlı)	Hz
İletişim güncelleme oranı			1 kanal UART	1000 (En fazla)	Hz
İletişim baud hızı			1 kanal UART	460.8 (öntanımlı)	kbps
İletişim baud hızı			1 kanal UART	921.6 (En fazla)	kbps
Güvenilir			MTBF	20000	h
Güvenilir			Sürekli çalışma süresi	120	h

Elektriksel arayüz

GI200G-B0-IMU, birbirine bağlanmak için kilitleme fonksiyonu olan 6PIN iç bağlantıyı benimser.

Arayüz modeli: A1008 WR-S-6P, önerilen çiftleşme terminali A1008H-6P + A1008-T/G veya 5013300600 (6p) + 5013340000.

UAV'deki kompakt ve düşük ağırlıklı IMU İnersyal Sensör İnersyal Navigasyon Sistemi 0

Ürün Boyutu

L22.4mm x W24mm x H9mm ((L x W x H)
