Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi

Marka Adı:	Firepower
Model Numarası:	INS100
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	L/C, T/T
Tedarik Yeteneği:	100/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

cayro aralığı:

±300°/s

Rastgele yürüyüş:

0,05 °/saat

Cayro önyargı kararlılığı:

≤0,3°/saat(1σ)

Acc Aralığı:

±50g

Pitch Açısı Tutma Doğruluğu:

≤0,2°/sa

Jiroskop Bant Genişliği:

300HZ

Scale Factor Nonlinearity:

≤200ppm

North Seeking Time:

≤5min

Ambalaj bilgileri:

Ahşap kutu

Yetenek temini:

100/ay

Vurgulamak:

Yüksek End İnersiyonel Navigasyon Sistemi

Deniz Navigasyonu İnersiyonel Navigasyon Sistemi

Deniz Konumlandırma İnersyal Navigasyon Sistemi

Ürün Açıklaması

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi

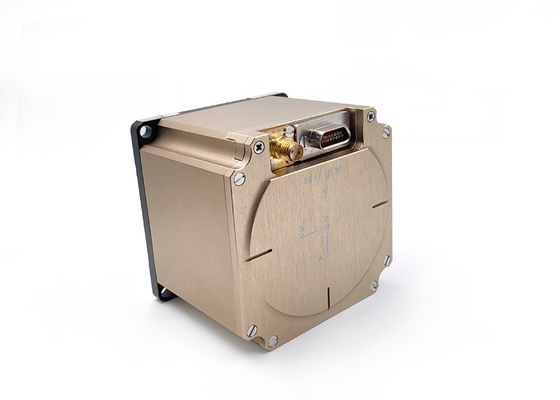

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi 0

Ürün Tanımı

INS-100 yüksek hassasiyetli entegre navigasyon sistemidir. Üç kendi geliştirdiği 40 fiber optik jiroskop, üç kendi MEMS hızlandırıcıları ve GNSS modülleri ile donatılmıştır.ve çoklu sensör füzyonu ve entegre navigasyon algoritması ile karmaşık ortamlarda yüksek hassasiyetli konumlandırma ve navigasyonu gerçekleştirirÜrün yüksek güvenilirliğe ve çevreye karşı güçlü uyarlanabilirliğe sahiptir. Ürünler akıllı sürüş, UAV, anket ve haritalama, deniz pusulası, sabit platformda yaygın olarak kullanılabilir,Fotoelektrik kapsül, sualtı aracı ve diğer alanlar.

Entegre navigasyon sisteminin ana işlevleri şunlardır:

Başlangıç hizalama fonksiyonu, inersiyel cihazın çıkışını kullanarak tamamlanır ve sarsıcı taban hizalama ve hareketli hizalama gerçekleştirilebilir.
Dışarıdan alınan GPS bilgileri, entegre navigasyon fonksiyonunu tamamlamak ve açı, hız ve konum gibi çıkış bilgileri için kullanılabilir.
Uydu sinyali kaybedildikten sonra, navigasyon hesaplamasına devam etmek için inersiyel aygıt çıkışı ve kilometro sayıcısı girişleri kullanılabilir.
Yüksek performanslı ve yüksek numuneleme hızı olan bir gyroscopic raw çıkışı çıkarabilir ve istikrarlı platform kontrolü için ham verileri ekleyebilir.
Program ve yapılandırma parametreleri seri port üzerinden çevrimiçi olarak yükseltilebilir.

Ana parametreler

Jiro teknolojisi

Proje		Göstericiler	Not:
Giromotor	Ölçme aralığı	-300°/s ~+300°/s
	Karar	≤0,5°/h
	Önyargı kalıntıları	-1.0°/h ~ +1.0°/h
	Rastgele yürüyüş	0.05 o /h
	Oda sıcaklığında tarafsızlık	≤0.3°/h ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Tam sıcaklıkta tarafsızlık	≤0.5°/h ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Normal sıcaklıkta Biasrepeatability	≤0.3°/h ((1σ)	6 test verisinin istatistikleri
	Tam sıcaklıkta ikili tekrarlanabilirlik	≤0.5°/h ((1σ)	Biasdata' yı tam sıcaklıkta, yüksek sıcaklıkta, düşük sıcaklıkta ve normal sıcaklıkta alın.
	Ölçek faktörü doğrusal olmaması	≤ 200 ppm	Tam sıcaklık ve sabit sıcaklık
	Ölçek faktörü tekrarlanabilirliği	≤200 ppm ((1σ)	Tam sıcaklık ve sabit sıcaklık
	Girokart başlatma saati	≤5s
	Girokart bant genişliği	300Hz	Tasarım güvencesi, seri testleri
	Üç eksenli jiroskopun kurulum hatası kalıntıları	≤30"

Hızlandırıcı teknik göstergeler

Proje		Göstericiler	Not:
Hızlandırma	Ölçme aralığı	-50g ~ +50g	Tasarım ve seçim garantisi
	Ölçek faktörü doğrusal olmaması	≤ 200 ppm	Tasarım ve seçim garantisi
	Tam sıcaklıkta tarafsızlık	≤100ug ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Tam sıcaklıkta ikili tekrarlanabilirlik	≤100ug ((1σ)	Biasdata' yı tam sıcaklıkta, yüksek sıcaklıkta, düşük sıcaklıkta ve normal sıcaklıkta alın.
	Ölçek faktörü tekrarlanabilirliği	≤ 100 ppm ((1σ)	Tasarım ve seçim garantisi
	Rastgele yürüyüş	≤0.02m/s/h1/2
	Başlama saatini topla.	≤5s
	Üç eksenli ekleme kurulum hatası kalıntı	≤30"

Düzleştirme doğruluğu

Entegre navigasyon doğruluğu (uydu etkili)

Proje		Göstericiler	Not:
Düzleştirme doğruluğu	Kuzey zaman arıyor.	≤5 dakikalık	Genellikle, standart 3 dakika veya 5 dakika.
	Başlangıç açısı hizasının tekrarlanabilirliği	≤1°/cosL	1σ
	Yükseklik Hizalama Tekrarlanabilirliği	≤0.05°	1σ
	Yuvarlanma açısı düzeni tekrarlanabilirliği	≤0.05°	1σ
	Kuzeyi arayan mod	İsteğe bağlı	Swinging baz hizalama, seyahat sırasında GPS yardımcı hizalama, seyahat sırasında kilometro ölçer yardımcı hizalama ve ana inersiyel navigasyon transfer hizalama gerçekleştirebilir.

İnersyal navigasyon doğruluğu (sağlam olmayan uydu)

Proje		Göstericiler	Not:
İnersyal navigasyon doğruluğu	Kurs açısı bakımının doğruluğu	≤2°/h
	Pitch Angle Tutma Doğruluğu	≤0.2°/h
	Yuvarlanma açısı bakımının doğruluğu	≤0.2°/h
	Saf inersiyel konumlandırma doğruluğu	≤20m ((100s)	CEP, dış bilgi desteği olmadan
	Odometer entegre navigasyonunun konum konumlandırma doğruluğu	≤ 0,2% (3 km'den fazla mesafe)
	Odometer entegre navigasyonunun konum konumlandırma doğruluğu	≤1m ((50s)

Boyut

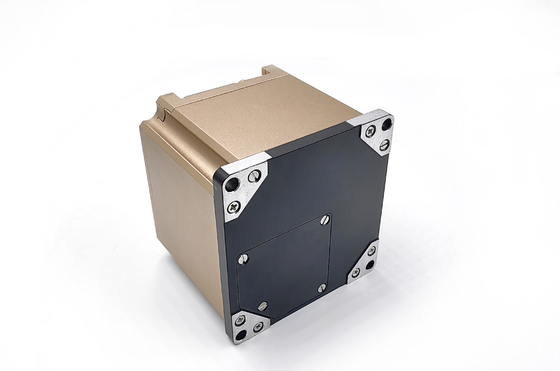

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi 1

Ana Uygulama Alanları

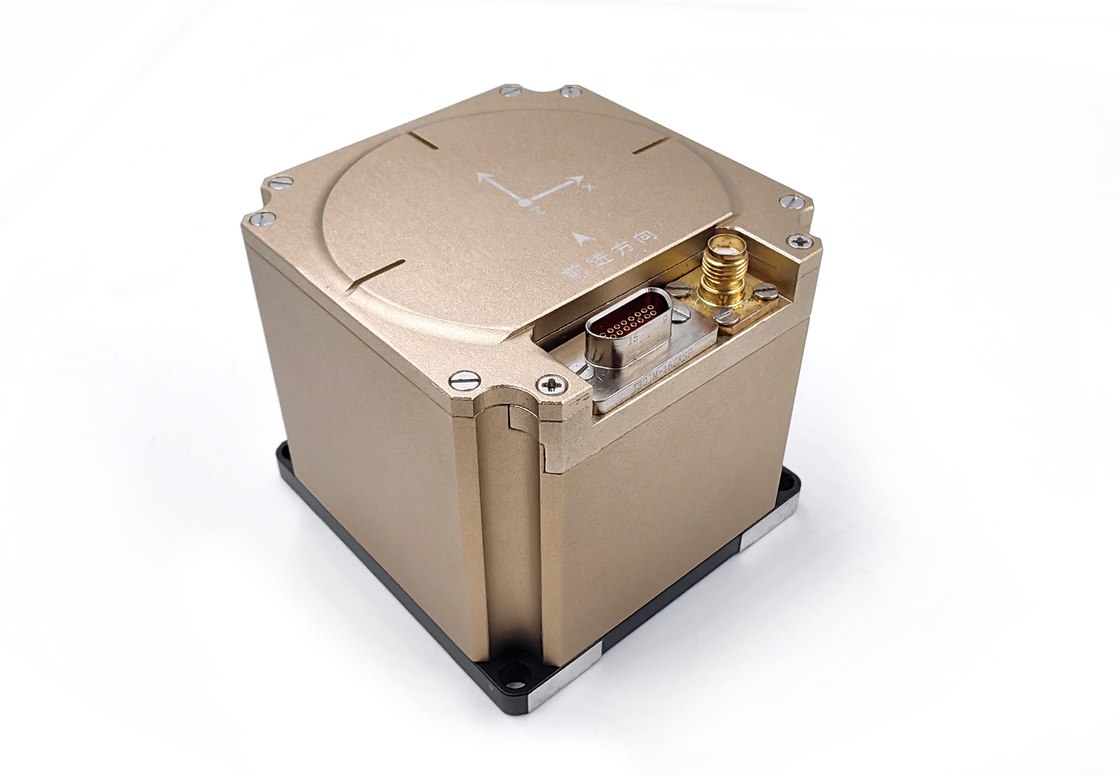

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi 2

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi 3

Deniz konumlandırma ve navigasyon için yüksek seviye Gnss İnersiyonel Navigasyon Sistemi 4
