Taktiksel ve Endüstriyel UAV için Yüksek Çevre Uyumluluğu ile IMU Hızlandırıcı Girometre

Name: Taktiksel ve Endüstriyel UAV için Yüksek Çevre Uyumluluğu ile IMU Hızlandırıcı Girometre
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU200J
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU200J
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

cayro aralığı:

±500°/s

jiroskop Sıfır önyargı kararlılığı:

4°/h

Acc Aralığı:

±16g

İvmeölçer Önyargı Kararlılığı:

0,2 mg (ALLAN)

İletişim arayüzü:

1 kanallı RS422

Bant genişliği:

200HZ

Ağırlık:

≤45g

Boyut:

44,8*38,6*13,5 mm

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

Endüstriyel UAV IMU Hızlandırıcı Girometre

Taktiksel UAV IMU Hızlandırıcı Girometre

Yüksek Çevre Uyumluluğu IMU Hızlandırıcı Giroskop

Ürün Açıklaması

Taktiksel ve Endüstriyel UAV için yüksek çevresel uyarlanabilirlik ile IMU Hızlandırıcı Girometre

Ürün Tanımı

IMU200J, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcıya sahip, mikro-makine teknolojisine (MEMS) dayalı bir inersyal ölçüm birimidir.3 açı hızı ve 3 hızlanma çıkartır.
IMU200J yüksek güvenilirliğe ve çevreye karşı güçlü uyarlanabilirliğe sahiptir.
Taktiksel ve endüstriyel UAV, akıllı mühimmat, arayan ve diğer alanlarda yaygın olarak kullanılmaktadır.

Ana uygulama alanları şunlardır:

* Taktiksel ve Endüstriyel UAV
* Akıllı Mühimmat
* Arayıcı

Ana fonksiyon

1. Üç eksenli dijital jiroskop:

1 Dinamik ölçüm aralığı:± 500o/s
②Sıfır tarafsızlık istikrarı: 1°/h

2Üç eksenli dijital hızlandırıcı:
①Dinamik ölçüm aralığı:±16 g
2 Sıfır tarafsızlık istikrarı: 0.07mg (ALLAN);

3Yüksek güvenilirlik: MTBF > 20000h;
4Tam sıcaklık aralığında garantili doğruluk (-40 oC ~ 70 oC):
Yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
5. Güçlü titreşim koşullarında çalışmak için uygundur;
61 kanal UART, 1 kanal SPI, 1 kanal CAN.

Teknik parametreler

Parametreler		Test koşulları	Tipik değer	Birim
Giromotor	Dinamik ölçüm aralığı	-	± 500	o/s
	Sıfır yanılsama istikrarı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	4	o/h
	Sıfır yanılsama istikrarı	10 s ortalaması (-40 oC ~ + 80 oC, sabit sıcaklık)	20	o/h
	Sıfır önyargı	Sıfır yanılsama aralığı	≤±0.1	o/s
		Tam sıcaklık aralığında sıfır yanılsama değişimi (1 saniye ortalaması)	±0.07	o/s
		Sıfır önyargılı tekrarlanabilirlik	0.012	o/s
		Doğrusal hızlanmanın önyargıya etkisi	0.002	o/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.2	% FS
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.05	% FS
	Karar		0.005	°/s
	Çemberli rastgele yürüyüş	-	0.06	°/√ saat
	Bant genişliği	-	220	Hz
Hızlandırıcı	Dinamik ölçüm aralığı	-	±16	g
	Sıfır yanılsama istikrarı	Allan varyansı (16g aralığı, normal sıcaklık)	0.2	mg
	Sıfır yanılsama istikrarı	10 s ortalaması (-40 oC ~ + 80 oC, sabit sıcaklık)	1	mg
	Sıfır önyargı	Sıfır yanılsama aralığı	±2	mg
		Tam sıcaklık aralığında sıfır yanlısı değişim	±2	mg
		Tekrarlanabilirliği başlat	0.2	mg
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.2	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.05	% FS
	Hız rastgele yürüyüş	-	0.08	m/s/√hr
	Bant genişliği	-	200	Hz
İletişim arayüzü	Bir güzergah SR422	Baud oranı	460.8	MHz
Elektriksel özellikler	Voltaj	-	5±0.5	V
	Güç tüketimi	-	1.5	W
	Dalgalanma	P-P	150	mV
Yapısal özellikler	Boyut	-	44.8x38.6x13.5	mm
Yapısal özellikler	Ağırlık	-	45±1	g
Kullanım ortamı	Çalışma sıcaklığı	-	-40~80	oC
	Depolama sıcaklığı	-	-45 ~ 85	oC
	titreşim	-	20~2000Hz,6.06g
	Etkisi	-	1000 g,0.5ms
Güvenilir	MTBF	-	20000	h
Güvenilir	Sürekli çalışma süresi	-	120	h

Çizim

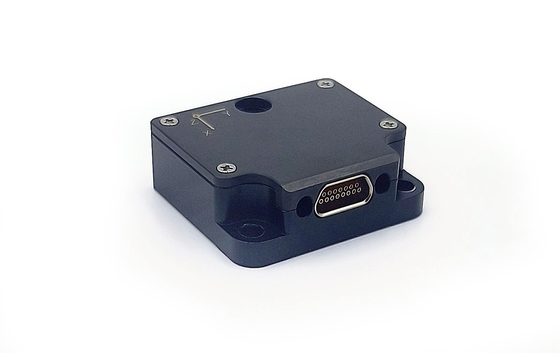

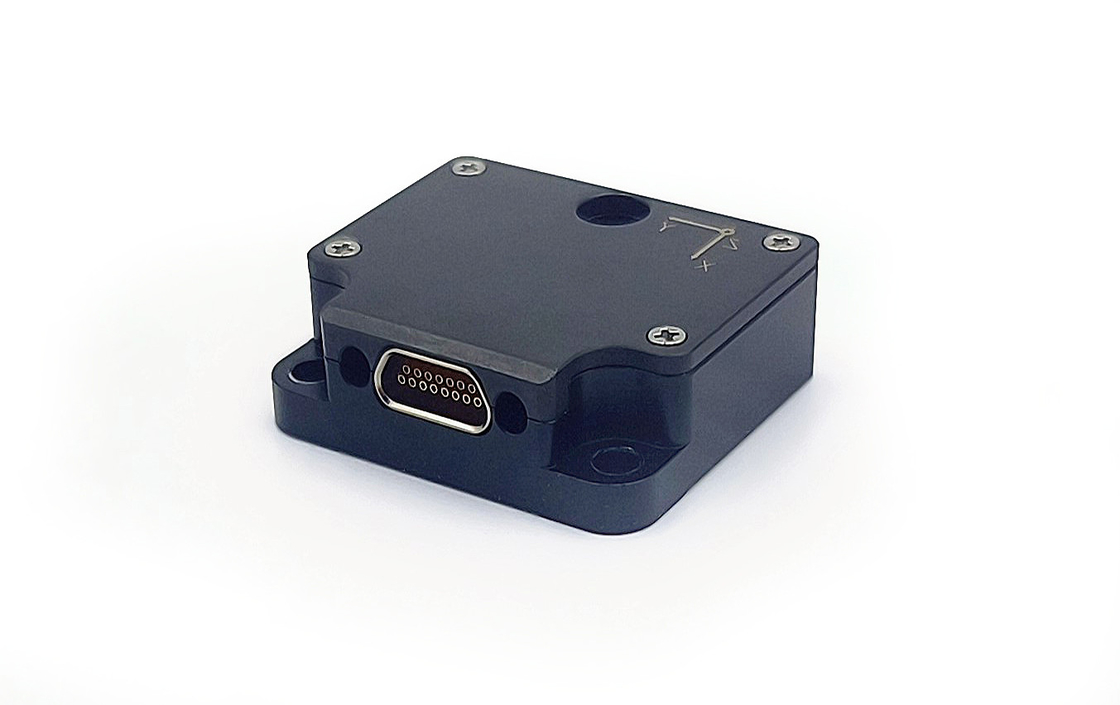

Detaylı Fotoğraf

Ödeme ve Nakliye

Taktiksel ve Endüstriyel UAV için Yüksek Çevre Uyumluluğu ile IMU Hızlandırıcı Girometre 3

Taktiksel ve Endüstriyel UAV için Yüksek Çevre Uyumluluğu ile IMU Hızlandırıcı Girometre 4

Taktiksel ve Endüstriyel UAV için Yüksek Çevre Uyumluluğu ile IMU Hızlandırıcı Girometre 5
