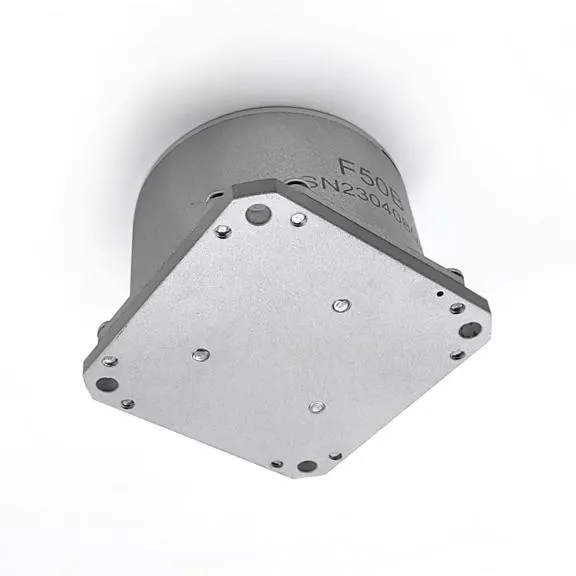

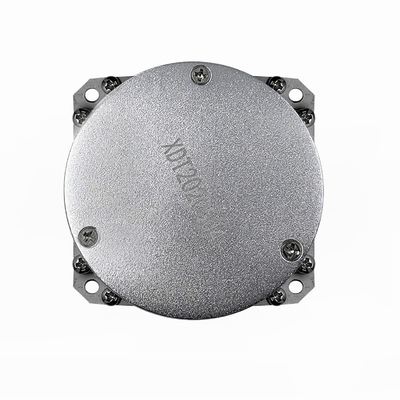

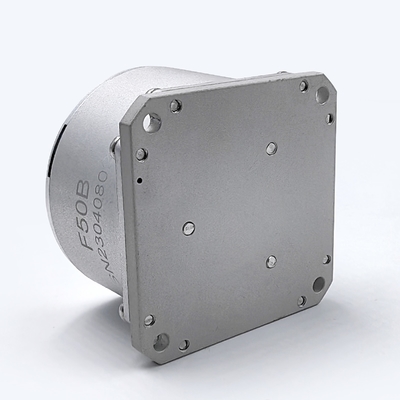

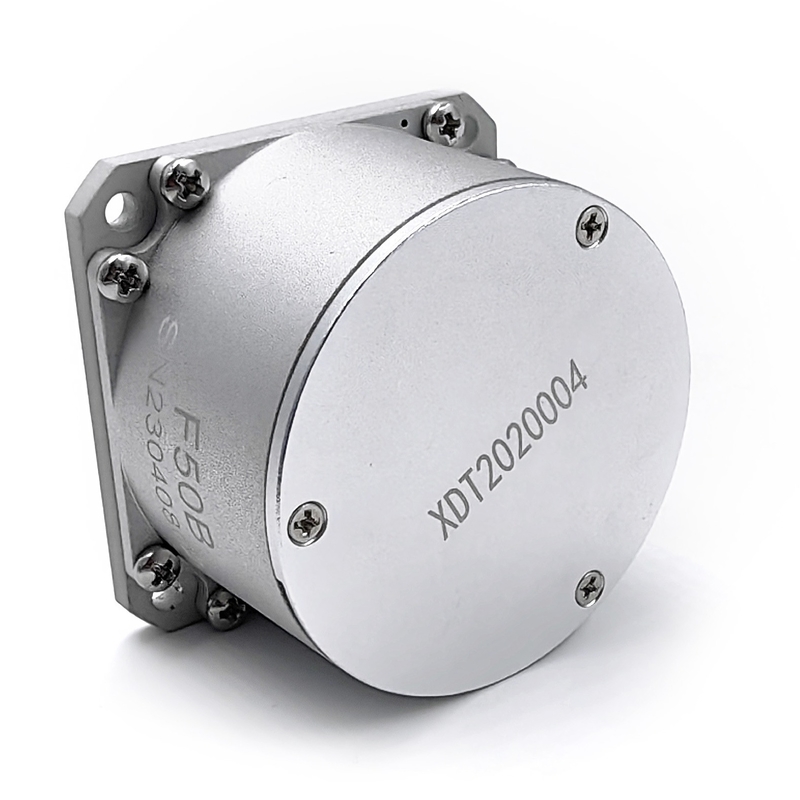

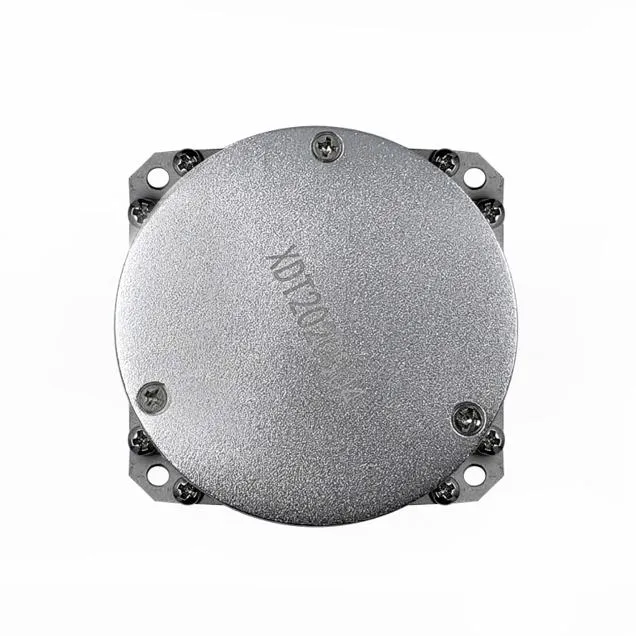

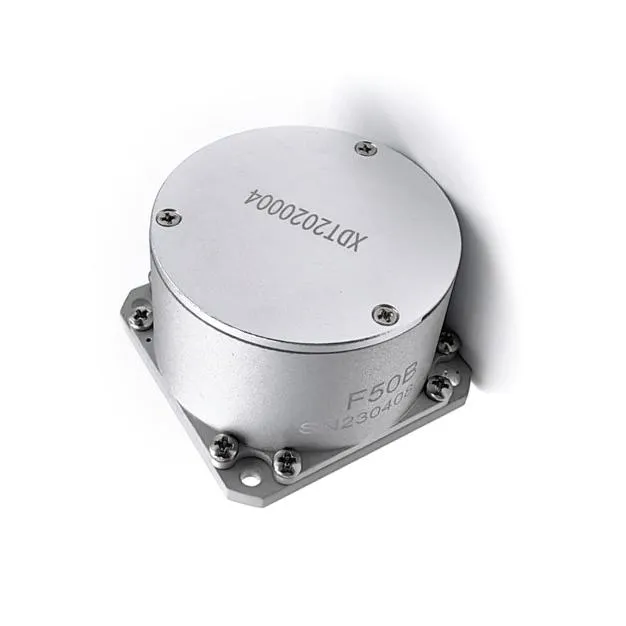

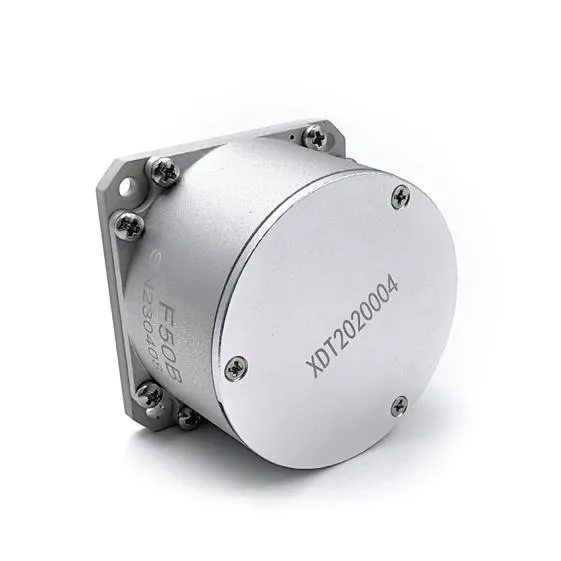

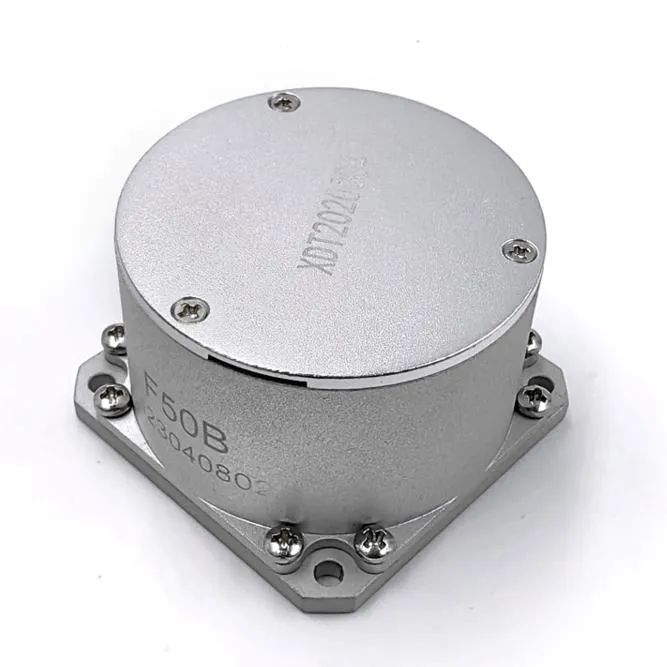

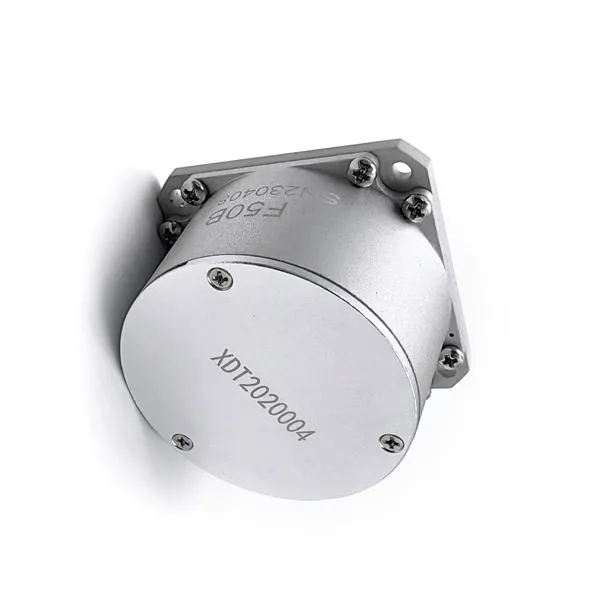

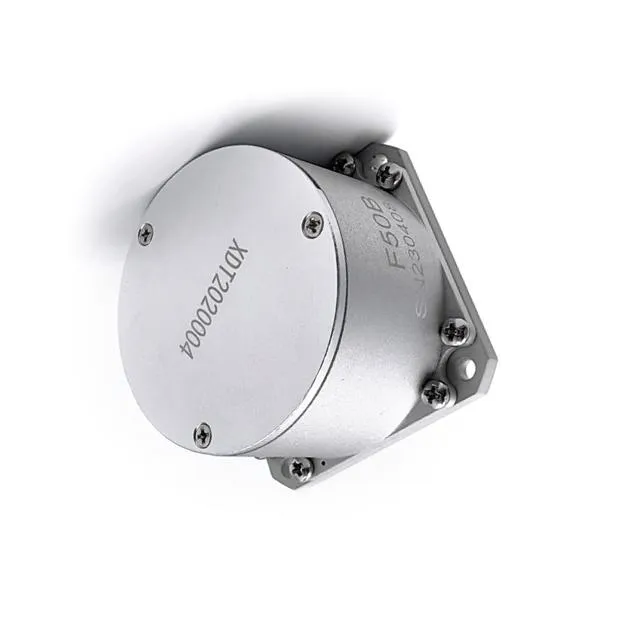

Düşük Fiyatlı FOG Kapalı Döngü Fiber Optik Giroskop

Marka Adı:	Firepower
Model Numarası:	F50B
Moq:	1 adet
fiyat:	US$2,800.00~3,000.00
Ödeme Şartları:	L/C, T/T
Tedarik Yeteneği:	ayda 100 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

Ölçüm aralığı:

-500~+500°/s

sıfır önyargı kararlılığı:

≤0,1°/saat, 10s

Sıfır Sapma Tekrarlanabilirliği:

≤0,1°/saat

Rastgele yürüyüş katsayısı:

≤0,01°/√h

Ölçek faktörü doğrusal olmama:

≤ 40 ppm

Ölçek faktörü tekrarlanabilirliği:

≤ 40 ppm

Ölçek faktörü asimetrisi:

≤ 40 ppm

Başlangıç saati:

≤1s

Bant genişliği:

500 Hz

Güç kaynağı:

±5±0,15V

Güç:

≤6W

Çalışma sıcaklığı:

-40~+70°C

Depolama sıcaklığı:

-55~+85°C

Titreşim:

20~2000Hz, 0.06g2/Hz

Etki:

30g, 11ms

Baud Hızı:

921600 ((Kustomlaştırılabilir) bps

Çıkış Modu:

RS-422

Bağlantı:

J30J-15TJL/(Kustomlaştırılabilir)

Genel Boyutlar:

50mm*50mm*32mm

Kurulum boyutları:

43mm*43mm

Ambalaj bilgileri:

sünger ve kutu

Yetenek temini:

ayda 100 adet

Vurgulamak:

Kapalı döngü Fiber Optic Giroskopu

Küçük Hacimli Fiber Optik Giroskop

Düşük Fiyatlı Fiber Optik Giroskop

Ürün Açıklaması

1.1Ürün İncelemesi
Bu ürün, ürünün hassas eksen boyunca taşıyıcının açı hızını ölçmek için kullanılan optik Sagnac etkisine dayalı bir eylemsizlik açı hızı sensörüdür.Ürünün açı hızı algılayıcı birimi bir optik fiber yüzüğüdür., dış fiziksel açı hızından kaynaklanan saat yönünde ve saat yönüne karşı yayılma ışığının optik yol farkını çıkarmak için dijital kapalı döngü algılama devresine geçilir,optik fiber halka tarafından algılanır, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve açısal hız sinyali algılama amacına ulaşılır.

1.2 Fonksiyon
Bu ürün, tek eksenli açısal artış bilgileri ve iç sıcaklık bilgileri sağlayan optik bir açısal hız algılama ünitesi ve bir sinyal algılama ünitesinden oluşur.
1.3 Uygulama
Ürünler esas olarak orta hassasiyetli inersiyel navigasyon sistemleri, konumlandırma ve yönelim sistemleri ve servo stabilizasyon sistemleri gibi uygulamalar için uygundur.

Ürün esas olarak aşağıdaki bileşenlerden oluşur:
a) Optik yol bileşenleri;
b) Algılama ve kontrol sinyali devresi;
(c) Optik fiber halka iskeleti, kabuğu ve diğer yapısal parçaları;
1.3Boyut
Toplam boyut (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
Kurulum boyutu (mm):41 X 41, 4 M3 vidalar

Boyut

Elektrikli arayüz

Pin numarası	Tanımlama	Açıklayın.
1,9	T+	Serili port çıkışı RS422 +
2,10	- Hayır.	Serili port çıkışı RS422-
4,5	+5VA	Analog güç kaynağı + 5V
6,7	AGND	Analog güç zemini
8,15	-5VA	Analog güç kaynağı -5V
12,13	VCC	Dijital güç + 5/+ 3.3V
11,14	GND	Dijital güç zemini
