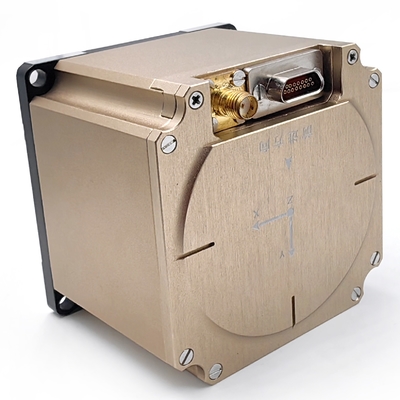

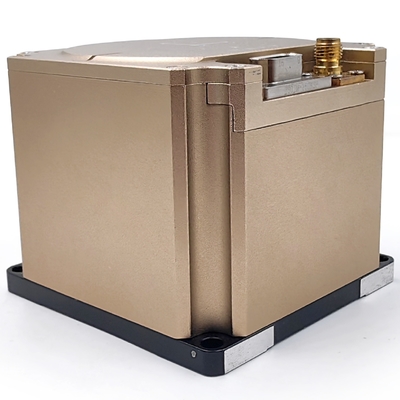

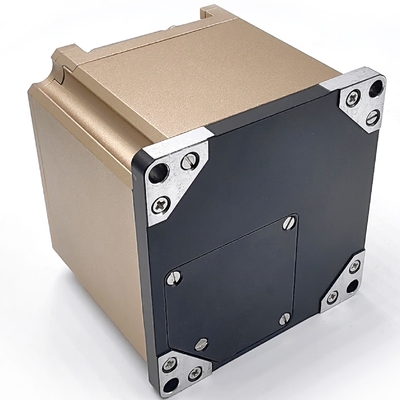

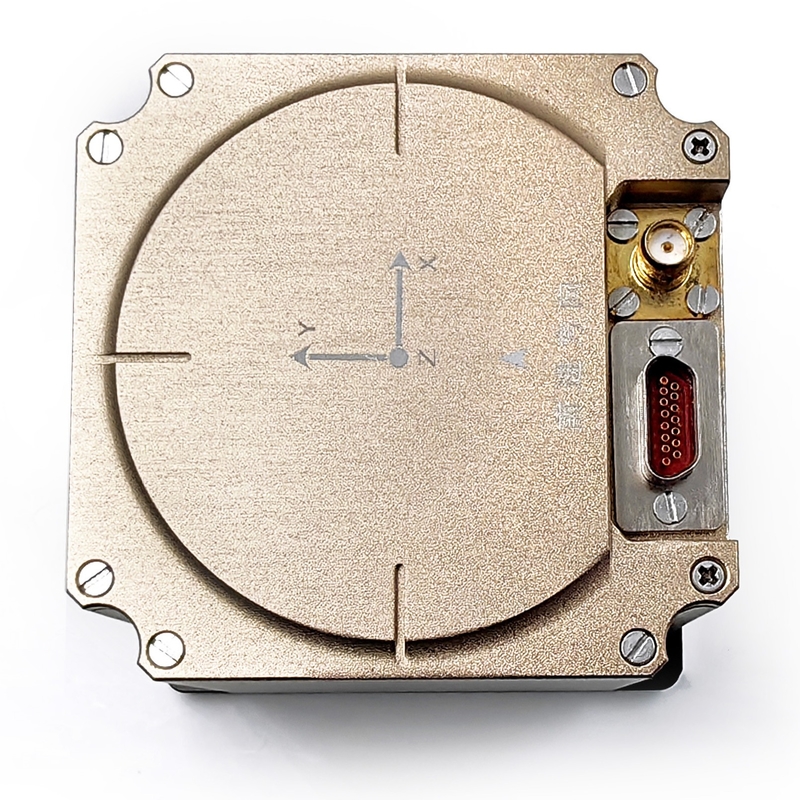

Mikro-nano Entegre Fiber Optik Giroskop GNSS/INS Entegre İnersyal Navigasyon Sistemi

Marka Adı:	Firepower
Model Numarası:	INS100
Moq:	1 adet
fiyat:	US$2,000.00~3,000.00
Ödeme Şartları:	T/T
Tedarik Yeteneği:	ayda 100 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

Malzeme:

Paslanmaz çelik

Boyut:

68mm*71mm*60mm

Güç:

9-36V

cayro aralığı:

±300°/s

jiroskop Sıfır önyargı kararlılığı:

≤1,0°/saat

Acc Aralığı:

±50g

Acc Sıfır Önyargı Kararlılığı:

≤100ug

Kendi kendine kuzeyi arayan yön doğruluğu:

≤1,5°/cosL

Azimut ölçüm doğruluğu:

≤0,2°

Titreşim:

20~2000Hz

İletişim arayüzü:

CAN/RS422/Ağ

Ağırlık:

≤0,51 kg

Ambalaj bilgileri:

sünger ve kutu

Yetenek temini:

ayda 100 adet

Vurgulamak:

Mikro-Nano Entegre Fiber Optik Giroskop

GNSS/INS entegre fiber optik jiroskopu

Mikro-nano entegre inersiyal navigasyon sistemi

Ürün Açıklaması

Ürün Tanımı

INS-100 yüksek hassasiyetli entegre navigasyon sistemidir. Üç kendi geliştirdiği 40 fiber optik jiroskop, üç kendi MEMS hızlandırıcı ve GNSS modülleri ile donatılmıştır.ve çoklu sensör füzyonu ve entegre navigasyon algoritması ile karmaşık ortamlarda yüksek hassasiyetli konumlandırma ve navigasyonu gerçekleştirirÜrün yüksek güvenilirliğe ve çevreye karşı güçlü uyarlanabilirliğe sahiptir. Ürünler akıllı sürüş, UAV, anket ve haritalama, deniz pusulası, istikrarlı platform,Fotoelektrik kapsül, sualtı aracı ve diğer alanlar.



Entegre navigasyon sisteminin ana işlevleri şunlardır:1. Başlangıç hizalama fonksiyonu, eylemsizlik cihazının çıkışını kullanarak tamamlanır ve sarsıcı taban hizalama ve hareketli hizalama gerçekleştirilebilir;
2Dışarıdan alınan GPS bilgileri, entegre navigasyon işlevini tamamlamak ve açı, hız ve konum gibi çıkış bilgileri için kullanılabilir.
3Uydu sinyali kaybedildikten sonra, hareketsizlik aygıtı çıkışı ve kilometre sayıcısı girişi navigasyon hesaplamasına devam etmek için kullanılabilir.
4Yüksek performanslı ve yüksek örnekleme hızı gyroscopic ham çıktısı çıkarabilir ve stabil platform kontrolü için ham verileri ekleyebilir.
5Program ve yapılandırma parametreleri seri port üzerinden çevrimiçi olarak yükseltilebilir.

Teknik parametreler

Jiro teknolojisi

Proje		Göstericiler	Not:
Giromotor	Ölçme aralığı	-300°/s ~+300°/s
	Karar	≤0,5°/h
	Önyargı kalıntıları	-1.0°/h ~ +1.0°/h
	Rastgele yürüyüş	0.05 o / h
	Oda sıcaklığında önyargı kararlılığı	≤0.3°/h ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Tam sıcaklıkta önyargı kararlılığı	≤0.5°/h ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Normal sıcaklıkta Bias tekrarlanabilirliği	≤0.3°/h ((1σ)	6 test verisinin istatistikleri
	Tam sıcaklıkta önyargı tekrarlanabilirliği	≤0.5°/h ((1σ)	Biasdata' yı tam sıcaklıkta, yüksek sıcaklıkta, düşük sıcaklıkta ve normal sıcaklıkta alın.
	Ölçek faktörü doğrusal olmaması	≤ 200 ppm	Tam sıcaklık ve sabit sıcaklık
	Ölçek faktörü tekrarlanabilirliği	≤200 ppm ((1σ)	Tam sıcaklık ve sabit sıcaklık
	Girokart başlatma saati	≤5s
	Girokart bant genişliği	300Hz	Tasarım güvencesi, seri testleri
	Üç eksenli jiroskopun kurulum hatası kalıntıları	≤30"

Hızlandırıcı teknik göstergeler

Proje		Göstericiler	Not:
Hızlandırma	Ölçme aralığı	-50g ~ +50g	Tasarım ve seçim garantisi
	Ölçek faktörü doğrusal olmaması	≤ 200 ppm	Tasarım ve seçim garantisi
	Tam sıcaklıkta önyargı kararlılığı	≤100ug ((1σ)	10 saniye düzleştirme, 1 saatlik test sonucu
	Tam sıcaklıkta önyargı tekrarlanabilirliği	≤100ug ((1σ)	Biasdata' yı tam sıcaklıkta, yüksek sıcaklıkta, düşük sıcaklıkta ve normal sıcaklıkta alın.
	Ölçek faktörü tekrarlanabilirliği	≤ 100 ppm ((1σ)	Tasarım ve seçim garantisi
	Rastgele yürüyüş	≤0.02m/s/h1/2
	Başlama saatini topla.	≤5s
	Üç eksenli ekleme kurulum hatası kalıntı	≤30"

Düzleştirme doğruluğu

Proje		Göstericiler	Not:
Düzleştirme doğruluğu	Kuzey zaman arıyor.	≤5 dakikalık	Genellikle, standart 3 dakika veya 5 dakika.
	Başlangıç açısı hizasının tekrarlanabilirliği	≤1°/cosL	1σ
	Yükseklik Hizalama Tekrarlanabilirliği	≤0.05°	1σ
	Yuvarlanma açısı düzeni tekrarlanabilirliği	≤0.05°	1σ
	Kuzeyi arayan mod	İsteğe bağlı	Bu hareketli taban hizalama, seyahat sırasında GPS yardımcı hizalama, yolculuk sırasında kilometre sayıcısı yardımcı hizalama ve ana fark edebilirsiniz İnersyal navigasyon transfer hizalaması.

Entegre navigasyon doğruluğu (uydu etkili)

Proje		Göstericiler	Not:
Düzleştirme doğruluğu	Kuzey zaman arıyor.	≤5 dakikalık	Genellikle, standart 3 dakika veya 5 dakika.
	Başlangıç açısı hizasının tekrarlanabilirliği	≤1°/cosL	1σ
	Yükseklik Hizalama Tekrarlanabilirliği	≤0.05°	1σ
	Yuvarlanma açısı düzeni tekrarlanabilirliği	≤0.05°	1σ
	Kuzeyi arayan mod	İsteğe bağlı	Bu hareketli taban hizalama, seyahat sırasında GPS yardımcı hizalama, yolculuk sırasında kilometre sayıcısı yardımcı hizalama ve ana fark edebilirsiniz İnersyal navigasyon transfer hizalaması.

İnersyal navigasyon doğruluğu (sağlam olmayan uydu)

Proje		Göstericiler	Not:
İnersyal navigasyon doğruluğu	Kurs açısı bakımının doğruluğu	≤2°/h
	Pitch Angle Tutma Doğruluğu	≤0.2°/h
	Yuvarlanma açısı bakımının doğruluğu	≤0.2°/h
	Saf inersiyel konumlandırma doğruluğu	≤20m ((100s)	CEP, dış bilgi desteği olmadan
	Odometer entegre navigasyonunun konum konumlandırma doğruluğu	≤ 0,2% (3 km'den fazla mesafe)
	Odometer entegre navigasyonunun konum konumlandırma doğruluğu	≤1m ((50s)
