Kara Araçları için Fiber Optic Gyroscope GNSS Entegre İnersyal Navigasyon Sistemi

Name: Kara Araçları için Fiber Optic Gyroscope GNSS Entegre İnersyal Navigasyon Sistemi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS500D
Price: 7000 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	INS500D
Moq:	1
fiyat:	7000$
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Yön doğruluğu:

0,1°

Tutum doğruluğu:

0.02 ° (RMS)

Yatay hız doğruluğu:

0,1 m/sn

cayro aralığı:

±400°/s

jiroskop Sıfır önyargı kararlılığı:

≤0,3°/saat

Acc Aralığı:

±16g

Acc Sıfır Önyargı Kararlılığı:

≤50ug

Güç Kaynağı:

9-36V

Ağırlık:

≤2kg

İletişim arayüzü:

PPS, Olay, Rs232, Rs422, Can

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Vurgulamak:

Kara Araçları İnersiyonel Navigasyon Sistemi

GNSS Entegre İnersyal Navigasyon Sistemi

Fiber Optic Giroskop İnersiyonel Navigasyon Sistemi

Ürün Açıklaması

Ürün Tanımı

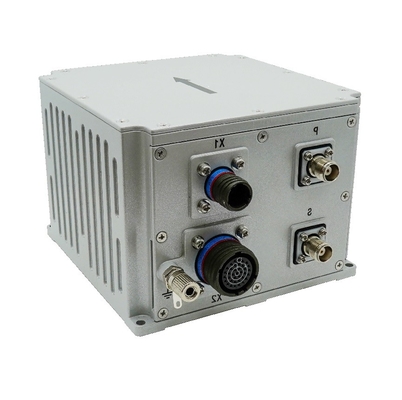

Fiber-optik entegre navigasyon sistemi INS500D, kapalı döngü fiber-optik jiroskop, hızlandırıcı ve yüksek maliyetli performansla yüksek kaliteli GNSS alıcı kartına dayanmaktadır.ve çoklu sensörlü füzyon ve navigasyon hesaplama algoritması ile gerçekleştirilir., orta ve yüksek hassasiyetli mobil ölçüm sistemi ve büyük UAV uygulama alanlarında tavır, yön ve konum bilgilerini doğru ölçme gereksinimlerini karşılar.

Sistem inersiyel/uydu ile entegre navigasyon moduna ve saf inersiyel moduna sahiptir.

İnersyal/uydu bütünleşik navigasyon modunda, GNSS alıcısı tarafından alınan uydu konumlandırma bilgileri bütünleşik navigasyon için kullanılabilir.Hız, zaman ve taşıyıcı diğer bilgiler çıkartılabilir; Sinyal kaybedildikten sonra, hareketsizlik ile hesaplanan konum, hız ve pozisyon çıkartılır,Bu da, atış ve yuvarlamanın doğru olması için gereklidir., kurs tutma fonksiyonu kısa sürede ve metre düzeyinde konumlandırma doğruluğu kısa sürede kullanılabilir.İşleme sonrası bilgi işleme sonrası yazılım için çıkış yapılabilir.

Temiz inersiyel mod başlatıldıktan sonra (örneğin, GPS füzyonu çalıştırıldıktan sonra hiç yapılmamıştır ve füzyon sonrası tekrar kilitlenmezse, entegre navigasyon moduna aittir),Doğru bir pozisyon ölçüm fonksiyonuna sahiptir., tonlama ve yuvarlanma yönünü çıkarabilir ve saf inersiyel mod, kuzeyi statik olarak bulabilir.

Teknik parametreler

Parametreler		Teknik göstergeler
Konum doğruluğu	Tek nokta (RMS)	1.2m
	RTK(RMS)	2cm+1ppm
	Kilit kaybı doğruluk (CEP)	1.8nm/saat 2 ‰ D, burada D yolculuk mesafesidir (ihtiyaç duyulmaz, DVL veya kilometre sayımı kombinasyonu)
Başlık (RMS)	Kendi kendine kuzeyi arayan doğruluk	0.1 ° × sec (Lati), sabit tabanın 10 dakikalık hizalanması; Lati enlemini gösterir.
Başlık (RMS)	Kilit kaybı tutma doğruluğu	0.1°/saat
Durum (RMS)	GNSS geçerli	0.02°
Durum (RMS)	Kilit kaybı tutma doğruluğu	0.05°/h
Yatay Hız Doğruluğu (RMS)	Tek nokta L1/L2	0.1m/s
Yatay Hız Doğruluğu (RMS)	GNSS geçersiz	2m/s/h
Navigasyon veri sıklığı	200Hz
Giroskop	Aralık	400°/s
	Sıfır yanılsama istikrarı	0.3°/saat
	Ölçek faktörü doğrusal olmaması	50 ppm
	Çemberli rastgele yürüyüş	0.02°/ √hr
Hızlandırıcı	Aralık	16 g
	Sıfır yanılsama istikrarı	50ug5
	Ölçek faktörü doğrusal olmaması	100 ppm
	Hız rastgele yürüyüş	0.01m/s/ √hr
Fiziksel boyutlar ve elektrik özellikleri	Genel boyutlar	138.5 mm × 136.5 mm × 102 mm
	Ağırlık	2.0 kg (kablosuz)
	Giriş voltajı	12- Evet.36VDC
	Güç tüketimi	< 24W (dayanık durum)
	Depolama	16G
Çevre göstergeleri	Çalışma sıcaklığı	-40°C~+60°C
	Depolama sıcaklığı	-45°C~+70°C
	Rastgele titreşim	6.06g,20Hz~2000Hz
	MTBF	3000 saat
Arayüz özellikleri	PPS, EVENT, RS232, RS422, CAN (ihtimal edilir)
	100 metrelik ağ bağlantısı
	Anten Bağlantısı (TNC)
	Tekerlek hızı sensörü arayüzü

Çizim
