Yeraltı aracı için GPS etkinleştirilmiş MEMS İnersyal Navigasyon Sistemi ±16g hızlandırıcı menzili ve Acc sıfır önyargı istikrarı 0,2mg

Marka Adı:	FIREPOWER
Model Numarası:	İns100e
Moq:	1
fiyat:	2000$
Ödeme Şartları:	L/C,D/P,T/T,Western union
Tedarik Yeteneği:	Örnek için 1 hafta

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Yön doğruluğu:

0,1°

Tutum doğruluğu:

0,1°

Konumlandırma doğruluğu:

1.5m ； 1cm+1ppm

Yatay hız doğruluğu:

0,1 m/sn

Jiroskop aralığı:

±500°/s

sıfır önyargı kararlılığı:

4°/h

ivmeölçer aralığı:

±16g

Acc Sıfır Önyargı Kararlılığı:

0.2 mg

Boyut:

80mm × 53mm × 23mm

Arabirim:

RS232/RS422

Ambalaj bilgileri:

Sünger + karton

Yetenek temini:

Örnek için 1 hafta

Vurgulamak:

Kara Araçları İnersiyonel Navigasyon Sistemi

GPS destekli İnersyal Navigasyon Sistemi

MEMS Ataletsel Navigasyon Sistemi

Ürün Açıklaması

Kara Araçları için GPS ile düşük maliyetli MEMS İnersyal Navigasyon Sistemi

Ürün Tanımı

INS100E entegre navigasyon sistemi (bundan sonra "entetegre navigasyon sistemi" olarak anılacaktır), iç GNSS verilerini alabilen yüksek performanslı MEMS jiroskop ve hızlandırıcıya sahiptir.Çoklu sensörlü füzyon ve entegre navigasyon çözümü algoritmasını gerçekleştirmek, ve GNSS geçersiz olduğunda kısa süreli inersiyal navigasyon yeteneğine sahiptir.Ürün yüksek güvenilirliğe ve çevresel uyumluluğa sahiptir. Farklı yazılımlarla eşleşerek, ürün endüstriyel insansız hareket taşıyıcısı alanlarında yaygın olarak kullanılabilir,İnsansız araç, insansız gemi, iletişimN in motionn, haritalama, istikrarlı platform ve benzeri.

Sistem fonksiyonu

Entegre navigasyon sistemi, içten olarak alınan uydu navigasyon bilgilerini kullanarak entegre navigasyonu gerçekleştirebilir ve pitch, roll,başlık, taşıyıcı konum, hız, zaman ve diğer bilgiler; Uydu sinyalini kaybettikten sonra, inersiyal çözeltinin konum, hız ve pozisyon bilgilerini çıkarır,ve kısa sürede belirli bir navigasyon doğruluğu bakım fonksiyonuna sahiptir.

Ürün Parametresi

Proje		Metrikler (RMS)	Not:
Yön doğruluğu	GNSS geçerli 1	0.1°
Yön doğruluğu	Başlık holding	0.2°/min	GNSS arızası
Durum doğruluğu	GNSS geçerli	0.1°	Tek nokta L1/L2, RTK
Durum doğruluğu	Tavrı tutmak	0.2°/min	GNSS arızası
Konumlama doğruluğu	Yatay, GNSS geçerli; RTK	1.5m;1cm+1ppm	Tek nokta L1/L2; Diferansiyel
	Yükseklik, GNSS geçerli; RTK	2.5m; 2cm+1ppm	Tek nokta L1/L2; Diferansiyel
	Konum tutma, GNSS arızası	20m	60'lar için kilitli değil.
Yatay hız doğruluğu	GNSS geçerli	0.1m/s	Tek nokta L1/L2,RTK
Giroskop	Ölçme aralığı	±500°/s
Giroskop	Sıfır yanılsama istikrarı	4°/h	Allan varyansı
Hızlandırıcı	Ölçme aralığı	±16 g	Özel 200 g
Hızlandırıcı	Sıfır yanılsama istikrarı	0.2 mg	Allan varyansı
Uydudomuzd	Soğuk patlama	< 30 saniye	Açık ortam
	Sıcak başlangıç	5 saniye.	Açık ortam
	Alıcı tipi	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5
İletişim arayüzü	RS232	Yol 2
İletişim arayüzü	RS422	Yol 1
Elektriksel özellikler	Voltaj	9~36VDC
	Güç tüketimi	≤3W
	Dalgalanma	100 mV	P-P
Yapısal özellikler	Boyut	80 mm × 53 mm × 23 mm
Yapısal özellikler	Ağırlık	≤ 150 g
Kullanım ortamı	Çalışma sıcaklığı	-40°C~+60°C
	Depolama sıcaklığı	-45°C~+65°C
	titreşim	20~2000Hz,6.06g
	Etkisi	30 g, 11 ms
	Koruma derecesi	IP65
Güvenilir	MTBF	30000 saat
	Yaşam süresi	> 15 yıl
	Sürekli çalışma süresi	>24 saat
① Çift antenin etkili 2 metrelik baz çizgisi veya tek antenin dinamik hizalaması

Çizim

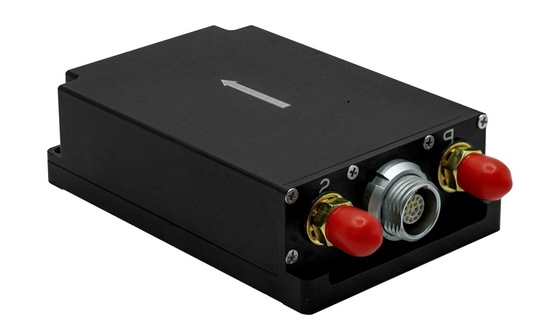

Yeraltı aracı için GPS etkinleştirilmiş MEMS İnersyal Navigasyon Sistemi ±16g hızlandırıcı menzili ve Acc sıfır önyargı istikrarı 0,2mg 1
