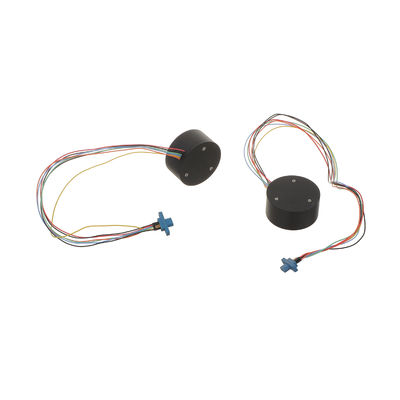

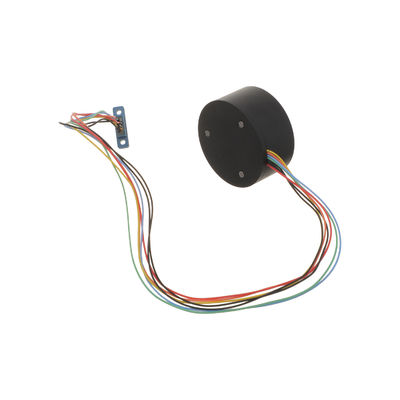

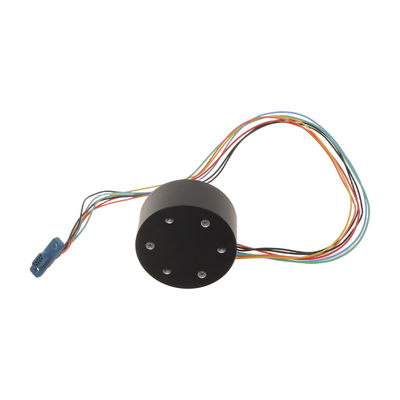

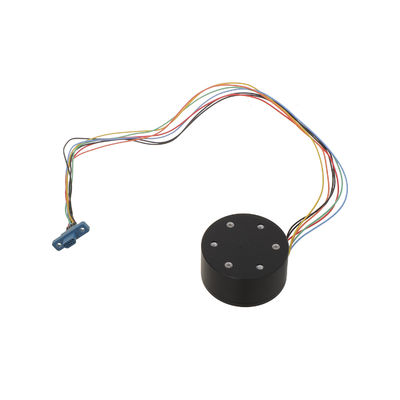

Fizoptika VG1703 Fiber Optik Jiroskopunun Pin-to-Pin Kopyası ±300°/s 0.5°/h Kararlılık

Fizoptika VG1703 Fiber Optik Jiroskopunun Pin-to-Pin Kopyası ±300°/s 0.5°/h Kararlılık

Marka Adı:	Firepower
Model Numarası:	MFOG-40
Moq:	1
fiyat:	1350$
Ödeme Şartları:	L/C, D/P, T/T, Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Menzil:

± 300 (°/s

Sıfır önyargı stabilitesi ((10s, 1σ):

≤0.5 °/s

Açısal rastgele yürüyüş:

≤0.02 °/s

3db bant genişliği:

≥300Hz

Sıfır Önyargı Tekrarlanabilirliği ((1σ):

≤0.5 °/s

Ölçek faktörü doğrusal olmama:

≤500ppm

Boyut:

φ40x20mm

Güç tüketimi:

≤1.5w

Ambalaj bilgileri:

Sünger + karton

Yetenek temini:

500/ay

Vurgulamak:

Fizoptika Vg1703 fiber optik jiroskop

Fiber optik gyros ±300°/s

Fiber optik jiroskop 0.5°/h istikrar

Ürün Açıklaması

Fizoptika VG1703 Fiber Optik Jiroskop'un Pin-to-Pin Kopyası ±300°/s 0.5°/h Kararlılık

The MFOG-40 Mikro-Nano Fiber Optik Jiroskop gelişmiş bir açısal hız sensörüdür ve optik, mekanik ve elektronik teknolojileri sorunsuz bir şekilde entegre eder. Sagnac etkisi üzerine kuruludur ve yüksek hassasiyetli ölçüm elde etmek için son teknoloji mikro-nano fiber cihazları kullanır. Jiroskop, zıt yönlerde yayılan iki ışın arasındaki faz farkını izleyerek açısal hızı algılar, bu bilgiyi gelişmiş elektronikler aracılığıyla işler ve kontrol veya ölçüm amaçları için hassas geri bildirim sağlar.

Basitlik ve güvenilirlik için tasarlanan bu jiroskop, hareketli parçalar veya aşınmaya maruz kalan bileşenler içermeyen, uzun süreli kararlılık ve dayanıklılık sağlayan kompakt ve hafif bir yapıya sahiptir. Hızlı başlatma yeteneği, küçük boyutu ve düşük ağırlığı ile birlikte, çeşitli taşıyıcıların (hava, deniz ve kara platformları dahil) tutum kontrolü, navigasyon ve hareket ölçümü uygulamaları için oldukça uygundur.

Temel Özellikler

Hareketli veya aşınan parçası olmayan basit yapı
Hızlı başlatma ve kompakt tasarım (φ40*20mm)
Çok yönlü uygulamalar için hafif yapı
Tutum kontrolü ve taşıyıcı ölçüm sistemleri için ideal

Teknik Bileşenler

Optik yol düzeneği
Algılama ve kontrol sinyali devre kartı
Fiber halka iskeleti ve yapısal muhafaza

Performans Parametreleri

Parametre	Özellikler
Aralık (°/s)	±300
Ölçek Faktörü (LSB/°/s)	3600
Ölçek faktörü doğrusal olmama (ppm)	≤500
Sıfır-bias kararlılığı (10s, 1σ, °/H)	≤0.5
Sıfır-bias tekrarlanabilirliği (1σ, °/H)	≤0.5
Açısal rastgele yürüyüş (°/H1/2)	≤0.02
Tam sıcaklıkta sıfır-bias kararlılığı (°/H)	≤1.5
3dB Bant Genişliği (Hz)	≥300
Güç kaynağı (V)	5±0.15
Güç Tüketimi (W)	≤1.5

Güç Gereksinimleri

Ürüne harici güç kaynağı iki devreden oluşur ve gereksinimler Tablo 2'de gösterilmektedir:

	+5V
Gerilim	4.85V~5.15V
Dalgalanma	20mV
Elektrik akımı	0.2A

Elektriksel arayüz

MFOG-40 mikro-nano fiber optik jiroskop, kablolarla dışarıya elektriksel olarak bağlanır. Lehim bağlantılarının tanımı için Tablo 3'e bakın.

Düğüm numarası	Renk	Tanım
1	Turuncu	RS422 R-
2	Mavi	RS422 R+
3	Yeşil	RS422 T+
4	Sarı	RS422 T-
5	Siyah	GND
6	Siyah	GND
7	Kırmızı	5V

Ürün Şemaları

Fizoptika VG1703 Fiber Optik Jiroskop teknik şeması

Fizoptika VG1703 Fiber Optik Jiroskop boyut çizimi
