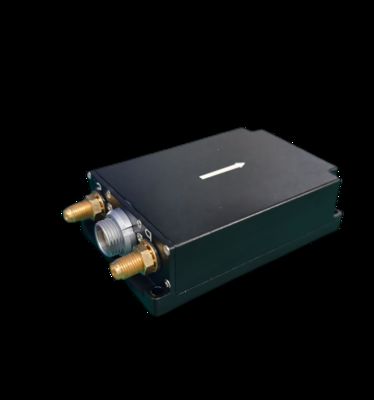

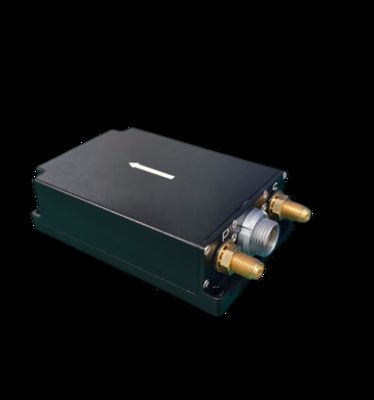

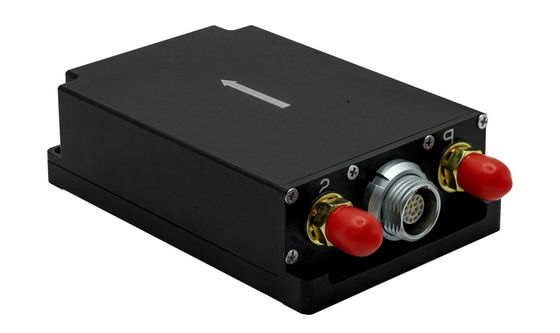

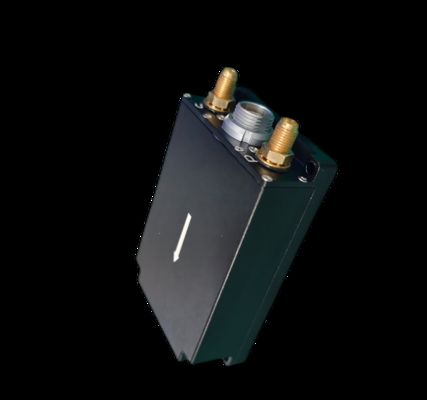

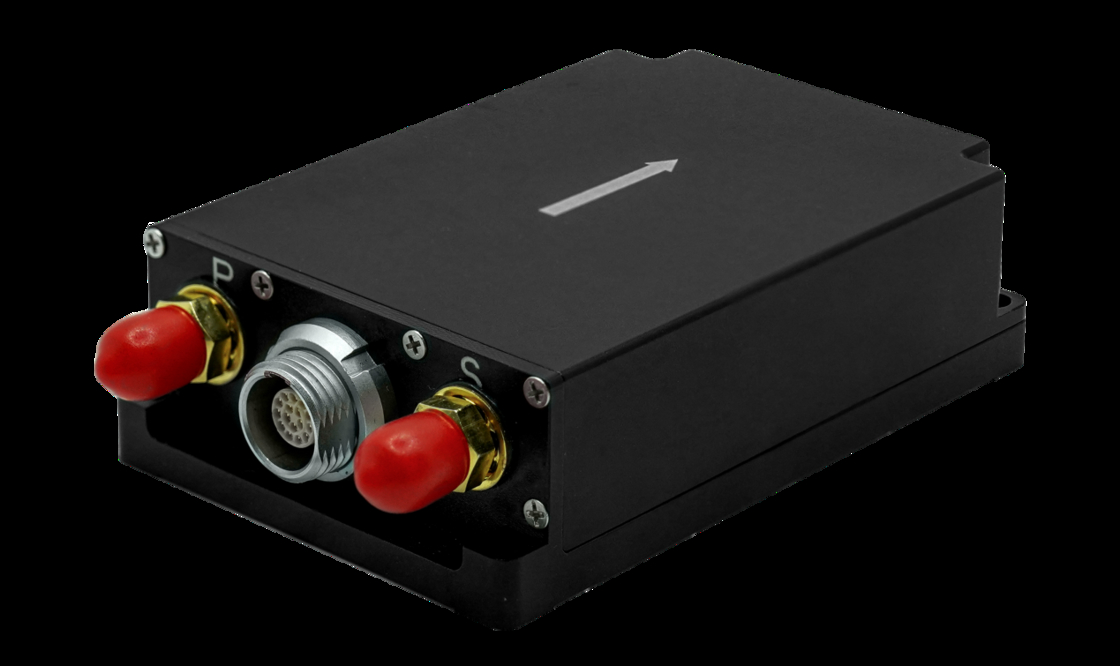

Tarım Makineleri MEMS INS Atalet Navigasyon Sistemi (GNSS ile)

Marka Adı:	Firepower
Model Numarası:	İns100e
Moq:	1
fiyat:	800$
Ödeme Şartları:	L/C, T/T
Tedarik Yeteneği:	1000 pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Başlık Doğruluğu:

0,1°

Tutum doğruluğu:

0,1°

Konumlandırma doğruluğu:

1.5m ； 1cm+1ppm

Acc Aralığı:

±16g

acc yanılsama istikrarı:

0.2 mg

cayro aralığı:

±500°/s

cayro önyargısı:

4°/h

Boyut:

80mm×53mm×23mm

Ambalaj bilgileri:

Karton

Yetenek temini:

1000 pcs

Vurgulamak:

70kg Üç Eksenli Döner Tabla

70kg Üç Eksen Hareket Simülatörü

2'' Üç Eksen Hareket Simülatörü

Ürün Açıklaması

GNSS'li Tarım Makinaları Ataletsel Navigasyon Sistemi

Performans Özellikleri

Proje	Metrikler (RMS)	Açıklama
Başlık doğruluğu	0,1°	GNSS geçerli
Başlık tutma	0,2°/dak	GNSS hatası
Tutum doğruluğu	0,1°	GNSS geçerlidir (Tek nokta L1/L2, RTK)
Tutum tutma	0,2°/dak	GNSS hatası
Konumlandırma doğruluğu (Yatay)	1,5m; 1cm+1ppm	GNSS geçerli; RTK (Tek nokta L1/L2; Diferansiyel)
Konumlandırma doğruluğu (Yükseklik)	2,5m; 2cm+1ppm	GNSS geçerli; RTK (Tek nokta L1/L2; Diferansiyel)
Pozisyon tutma	20m	GNSS hatası (60 saniye boyunca kilidi açıldı)
Yatay hız doğruluğu	0,1 m/sn	GNSS geçerlidir (Tek nokta L1/L2, RTK)
Jiroskop ölçüm aralığı	±500°/s
Jiroskop sıfır önyargı kararlılığı	4°/saat	Allan varyansı
İvmeölçer ölçüm aralığı	±16g	Özelleştirilebilir 200 gr
İvmeölçer sıfır önyargı kararlılığı	0.2mg	Allan varyansı
Uydu kartı soğuk başlatma	< 30 saniye	Açık ortam
Uydu kartı sıcak başlangıç	5 saniye	Açık ortam

Teknik Özellikler

Özellik	Şartname
Alıcı türü	BDS B1I/B2I/B3I GPS L1C/A/L2P (Y)/L2C/L5 GLONASS G1/G2 Galileo E1/E5a/E5b QZSS L1/L2/L5
İletişim arayüzü (RS232)	Rota 2
İletişim arayüzü (RS422)	Rota 1
Gerilim	9~36VDC
Güç tüketimi	≤3W
Dalgalanma	100mVPP
Boyut	80mm53mm23mm
Ağırlık	≤150g
Çalışma sıcaklığı	-40°C~+60°C
Depolama sıcaklığı	-45°C~+65°C
Titreşim	20~2000Hz, 6,06g
Darbe	30g, 11ms
Koruma derecesi	IP65
MTBF	30000 saat
Ömür	> 15 yıl
Sürekli çalışma süresi	>24 saat

Not: Çift antenin etkili 2 m taban çizgisi veya tek antenin dinamik hizalaması

Ürüne Genel Bakış

INS100E entegre navigasyon sistemi, dahili GNSS verilerini alabilen dahili yüksek performanslı MEMS jiroskopu ve ivmeölçer içerir. GNSS arızası sırasında kısa süreli eylemsiz navigasyon özelliği ile çoklu sensör füzyonu ve entegre navigasyon çözümü algoritmaları uygular.

Bu ürün yüksek güvenilirlik ve güçlü çevresel uyumluluk sunar. Özelleştirilebilir yazılımıyla endüstriyel insansız hareket taşıyıcıları, insansız araçlar, insansız gemiler, hareket halinde iletişim, haritalama ve sabit platformlar gibi çeşitli uygulamalar için uygundur.

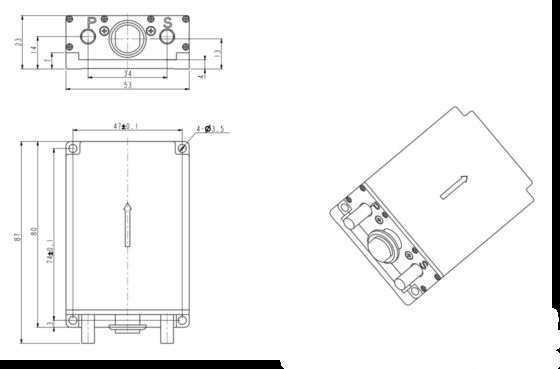

Genel Boyutlar
