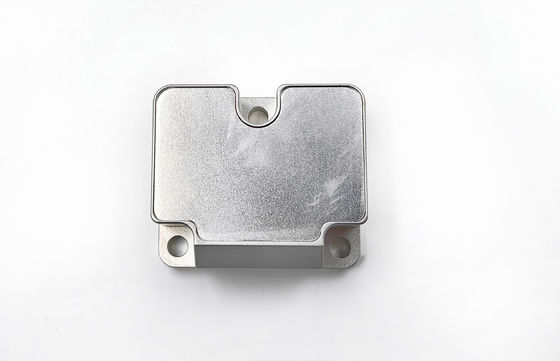

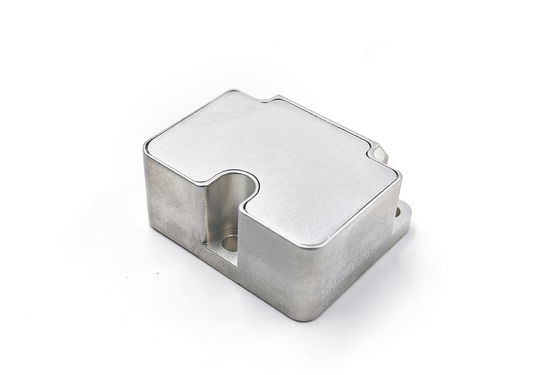

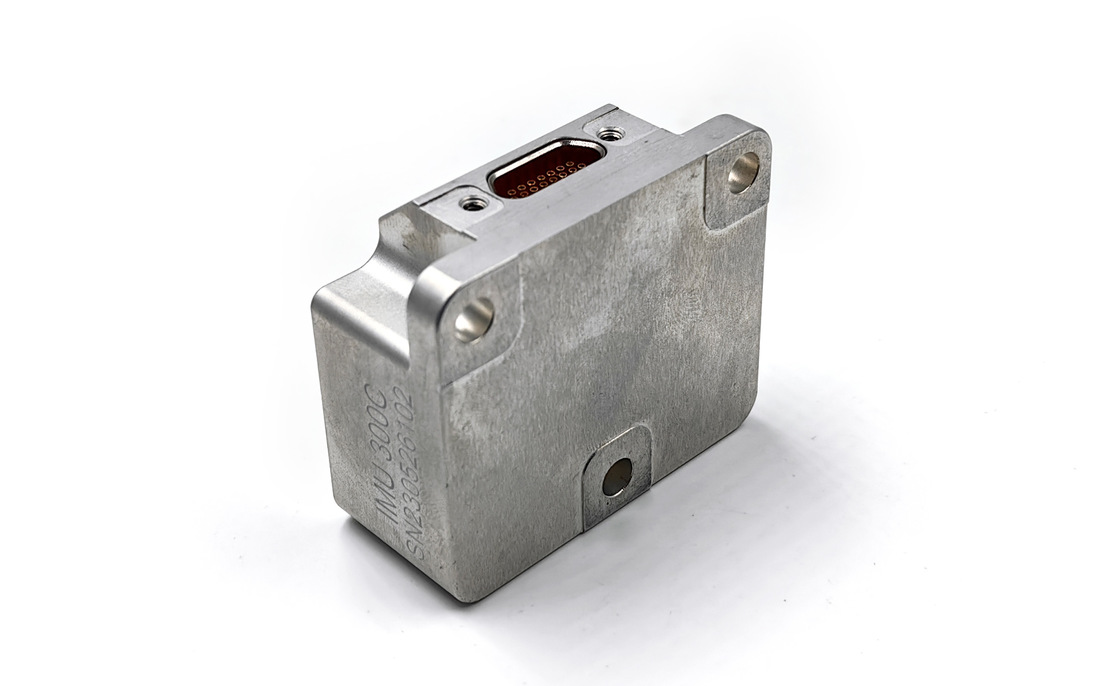

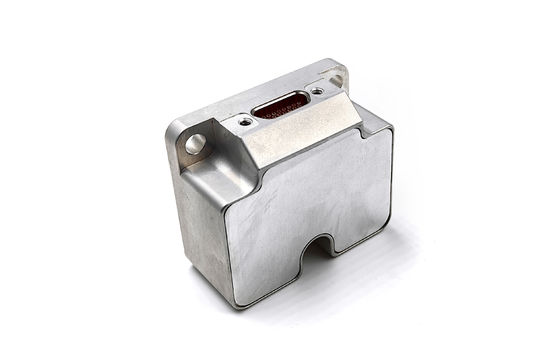

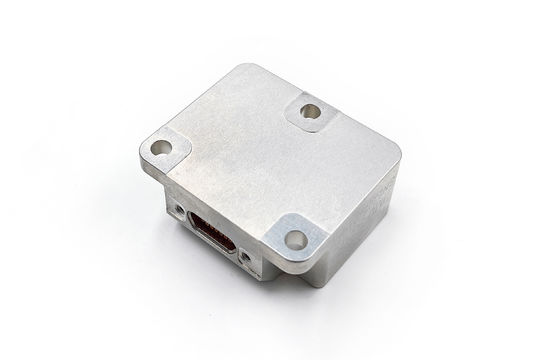

Ekonomik 6 Eksenli IMU Atalet Ölçüm Birimi Stim300 Değişimi

Marka Adı:	Firepower
Model Numarası:	IMU6-1
Moq:	1
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1000 pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ürün adı:

İHA için IMU Jiroskopu

Cayro ölçü aralığı:

450 derece/sn

Önyargı kararlılığı:

0.3 °/s

Ölçek faktörü doğrusal olmama:

150ppm

Ölçek faktörü tekrarlanabilirliği (1σ):

20ppm

ACC ölçüm aralığı (özelleştirilebilir):

± 10g

10s önyargı stabilitesi:

0,05 mg

3 dB Bant Genişliği:

100hz

Ambalaj bilgileri:

Ahşap Karton

Yetenek temini:

1000 pcs

Vurgulamak:

Döner Tabla Tek Eksen Pozisyoner

Tek Eksen Pozisyoner Devirme Tipi

Döner Tip Tek Eksen Test Tezgahı

Ürün Açıklaması

Uygun Maliyetli 6 Eksenli IMU Atalet Ölçüm Birimi Stim300 Değiştirme

Bu MEMS Atalet Ölçüm Birimi (IMU) bir üç eksenli jiroskop, üç eksenli ivmeölçer, üç eksenli eğimölçer, sıcaklık sensörü ve sinyal işleme kartını kompakt, sağlam bir sisteme entegre eder. Açısal hız, ivme ve eğimi yüksek doğrulukla ölçer ve telafi edilmiş verileri (sıcaklık, hizalama hatası, doğrusal olmayan hatalar) RS-422 aracılığıyla çıkarır. Navigasyon, tutum kontrolü ve stabilizasyon için ideal olan bu MEMS IMU, İHA'larda, araçlarda ve endüstriyel platformlarda STIM300 için uygun maliyetli ve yüksek performanslı bir alternatiftir.

Ana Teknik Parametreler

Jiroskop Özellikleri

Parametre	Birim	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Ölçüm aralığı (özelleştirilebilir)	°/s	±400	±400	±400	±2000
Çalışma Sırasında Sapma Kararlılığı (@ Allan varyansı)	°/sa	0.3	0.1	0.05	1
10s'de sapma kararlılığı (10s düzgünleştirme, 1σ, oda sıcaklığı)	°/sa	3	1	0.5	6
Tam sıcaklıkta sapma kararlılığı	°/sa	10	3	2	18
Açısal Rastgele Yürüyüş	°/√h	0.15	0.1	0.02	0.3
Sapma tekrarlanabilirliği (1σ)	°/sa	1	0.5	0.3	2
Sapma ivme duyarlılığı	°/sa/g	1	1	1	2
Ölçek Faktörü Doğrusal Olmayanlık (1σ)	ppm	150	150	150	300
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	20	20	20	100
Hizalama Hatası	°	±0.05	±0.05	±0.05	±0.05
3 dB Bant Genişliği	Hz	250	200	150	250

İvmeölçer Teknik Göstergeleri

Parametre	Birim	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Ölçüm aralığı (özelleştirilebilir)	g	±10	±30	±50	±80
Çalışma Sırasında Sapma Kararlılığı (Allan Varyansı @ 25 ℃)	mg	0.02	0.05	0.1	0.2
10s'de sapma kararlılığı	mg	0.05	0.2	0.5	1
Tam sıcaklıkta sapma kararlılığı	mg	1	3	5	15
Açısal Rastgele Yürüyüş	m/s/√h	0.001	0.002	0.005	0.01
Sapma tekrarlanabilirliği (1σ)	mg	0.1	0.5	1	2
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	200	200	200	200
Ölçek Faktörü Doğrusal Olmayanlık (1σ)	ppm	50	100	200	300
Hizalama Hatası	°	±0.05	±0.05	±0.05	±0.05
3 dB Bant Genişliği	Hz	100	100	100	100

Eğim Açısı Özelliği (Varsayılan Olarak Yapılandırılmamış, İsteğe Bağlı)

Parametre	Birim	IMU6-1y-x
Ölçüm aralığı (özelleştirilebilir)	g	±1.7
Sapma kararlılığı (1s düzgünleştirme)	mg	0.5
Rastgele yürüyüş	m/s/√h	0.08
Ölçek faktörü doğrusal olmama	ppm	100

Elektriksel Özellikler

Parametre	Birim	IMU6-1y-x
Gerilim	V	5
Güç tüketimi	W	2
Dalgalanma	mV	100

Çevresel Uyarlanabilirlik

Parametre	Birim	IMU6-1y-x
Çalışma sıcaklığı	℃	-45~85
Depolama sıcaklığı	℃	-55~105
Titreşim	--	10~2000Hz,6.06g
Darbe	--	1000g,0.1ms

Diğer Özellikler

Parametre	Birim	IMU6-1y-x
Ağırlık	g	55±5
