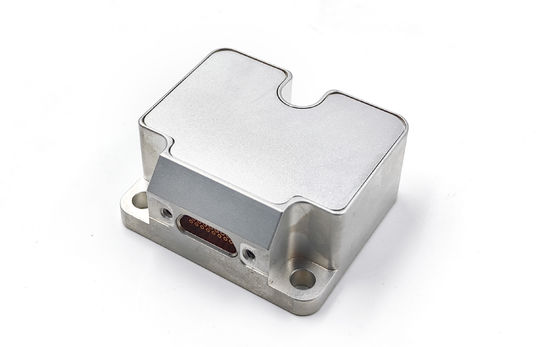

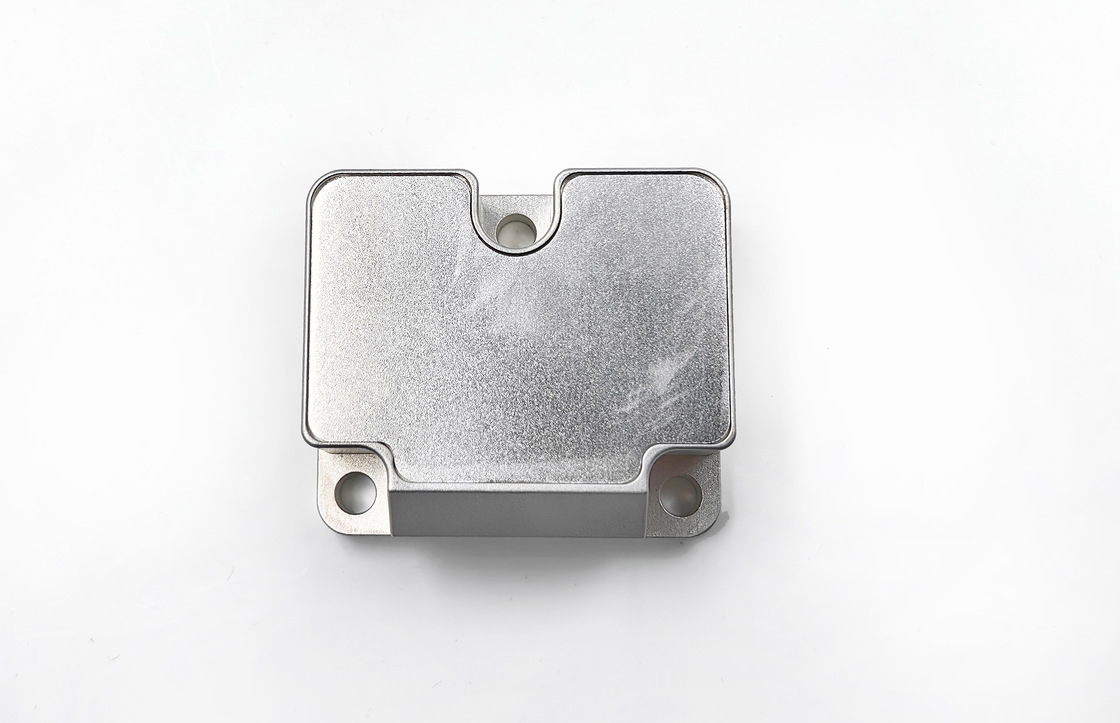

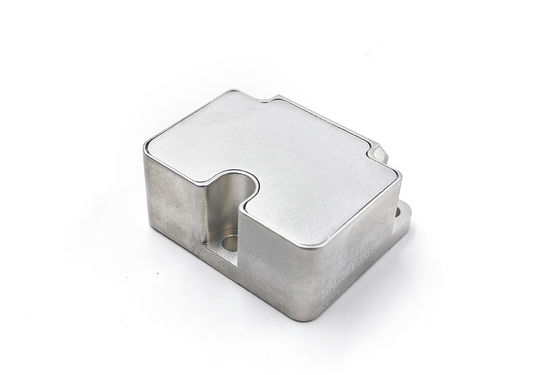

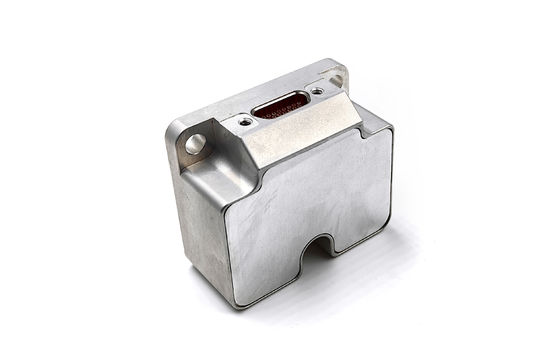

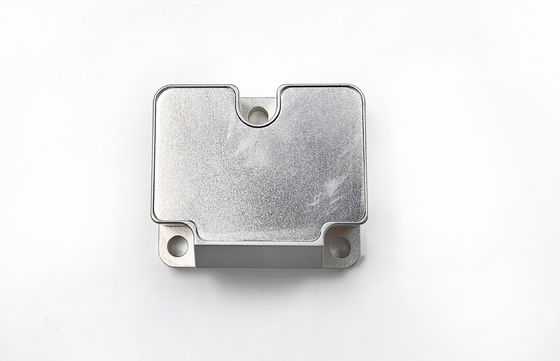

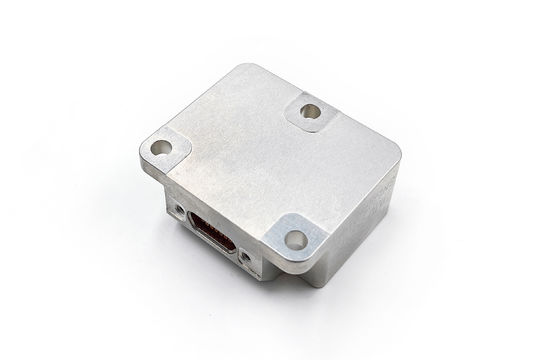

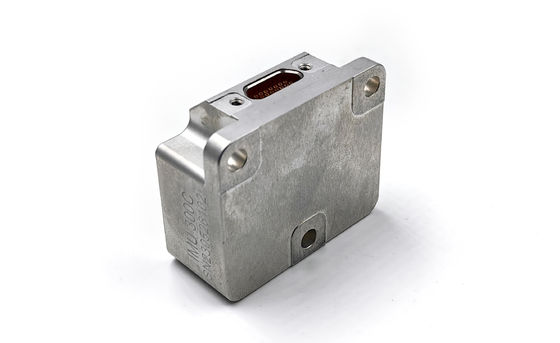

INS için sıcaklık tazminatı ile Taktiacl Sınıf 6 Eksenli İnersyal Ölçüm Birimi

INS için sıcaklık tazminatı ile Taktiacl Sınıf 6 Eksenli İnersyal Ölçüm Birimi

Marka Adı:	Firepower
Model Numarası:	IMU6-1
Moq:	1
Ödeme Şartları:	T/T, L/C
Tedarik Yeteneği:	1000 pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

±400º/s

Jiroskop Çalışma İçi Eğilim Kararlılığı:

0.3 °/s

Bias Stable @10s (10s pürüzsüz, 1σ, oda sıcaklığı):

3 °/s

İvmeölçer aralığı:

10g

acc yanılsama istikrarı:

0.02 mg

İletişim arayüzü:

Rs422

Ağırlık:

55G

3 dB Bant Genişliği:

250hz

Ambalaj bilgileri:

Ahşap Karton

Yetenek temini:

1000 pcs

Vurgulamak:

Devirme Tipi 2 Eksen Oran Tablosu

Chamber Test 2 Eksen Hız Tablosu

Ürün Açıklaması

INS için Sıcaklık Telafisi ile Taktik Sınıf 6 Eksenli Atalet Ölçüm Birimi

MEMS Atalet Ölçüm Birimitamamen entegre birnavigasyon düzeyinde sensör paketi. Ölçer3 eksenli açısal hız, hızlanma ve eğim, ileri düzey geçerlidirhata telafisive aracılığıyla veri çıkışı sağlarRS-422standart protokolleri kullanarak. Kompakt ve sağlam tasarımı onu uygun kılartutum kontrolü, atalet navigasyonu ve hareket izlemeiçindeİHA'lar, endüstriyel araçlar ve havacılık platformları, bir teklifuygun maliyetli STIM300 değişimiyüksek güvenilirlik ve doğrulukla.

Ana Teknik Parametreler

Jiroskop Özellikleri

Parametre	Birim	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Ölçüm aralığı (özelleştirilebilir)	°/sn	±400	±400	±400	±2000
Çalışma İçi Eğilim Kararlılığı(@ Allan varyansı)	°/saat	0,3	0,1	0,05	1
Önyargı kararlılığı @10s (10s pürüzsüz, 1σ, oda sıcaklığı)	°/saat	3	1	0,5	6
Tam sıcaklıkta önyargı kararlılığı	°/saat	10	3	2	18
Açısal Rastgele Yürüyüş	°/√sa	0,15	0,1	0,02	0,3
Sapma tekrarlanabilirliği (1σ)	°/saat	1	0,5	0,3	2
Önyargı hızlanma hassasiyeti	°/saat/g	1	1	1	2
Ölçek Faktörü Doğrusal Olmama(1σ)	ppm	150	150	150	300
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	20	20	20	100
Yanlış hizalama	°	±0,05	±0,05	±0,05	±0,05
3 dB Bant Genişliği	Hz.	250	200	150	250

İvmeölçer Teknik Göstergeleri

Parametre	Birim	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Ölçüm aralığı (özelleştirilebilir)	G	±10	±30	±50	±80
Çalışma İçi Eğilim Kararlılığı (Allan Varyansı @ 25 °C)	mg	0,02	0,05	0,1	0,2
Önyargı kararlılığı @10s	mg	0,05	0,2	0,5	1
Tam sıcaklıkta önyargı kararlılığı	mg	1	3	5	15
Açısal Rastgele Yürüyüş	m/sn/√sa	0,001	0,002	0,005	0,01
Önyargı tekrarlanabilirliği(1σ)	mg	0,1	0,5	1	2
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	200	200	200	200
Ölçek Faktörü Doğrusal Olmama(1σ)	ppm	50	100	200	300
Yanlış hizalama	°	±0,05	±0,05	±0,05	±0,05
3 dB Bant Genişliği	Hz.	100	100	100	100

Eğim Açısı Spesifikasyonu (Varsayılan Olarak Yapılandırılmamış, İsteğe Bağlı)

Parametre	Birim	IMU6-1y-x
Ölçüm aralığı (özelleştirilebilir)	G	±1,7
Önyargı kararlılığı (1s yumuşatma)	mg	0,5
Rastgele yürüyüş	m/sn/√sa	0,08
Ölçek faktörünün doğrusal olmaması	ppm	100

Elektriksel Özellikler

Parametre	Birim	IMU6-1y-x
Gerilim	V	5
Güç tüketimi	W	2
Dalgalanma	mV	100

Çevresel Uyumluluk

Parametre	Birim	IMU6-1y-x
Çalışma sıcaklığı	°C	-45~85
Depolama sıcaklığı	°C	-55~105
Titreşim	--	10~2000Hz,6.06g
Darbe	--	1000g,0.1ms

Diğer Özellikler

Parametre	Birim	IMU6-1y-x
Ağırlık	G	55±5
