Otomobil sınıfı navigasyon sistemi için MEMS IMU

Otomobil sınıfı navigasyon sistemi için MEMS IMU

Marka Adı:	Firepower
Model Numarası:	IMU115
Moq:	1
fiyat:	200$
Ödeme Şartları:	T/T, L/C
Tedarik Yeteneği:	1000/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Jiroskop aralığı:

250/ 500°/sn

Sıfır önyargı kararlılığı:

3,0°/saat

Ölçek faktörü doğrusal olmama:

%0,02

Bant genişliği:

İvmeölçer aralığı:

4//16/g

Arayüz:

1 yollu uart

Titreşim:

20~2000Hz,3g

Darbe:

1000g,0,5ms

Ambalaj bilgileri:

sünger ile karton

Yetenek temini:

1000/Ay

Vurgulamak:

UOO Tipi Üç Eksenli Döner Tabla

Açısal Hız Üç Eksenli Döner Tabla

Üç Eksenli Döner Tabla Üç Yön

Ürün Açıklaması

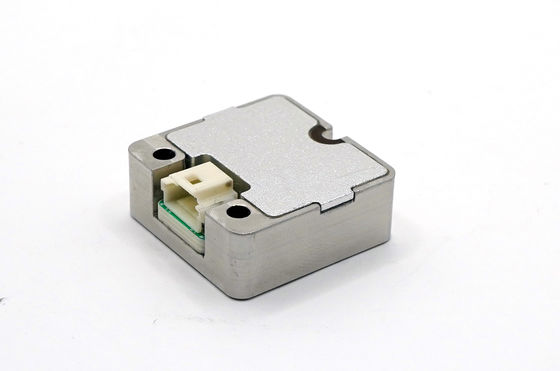

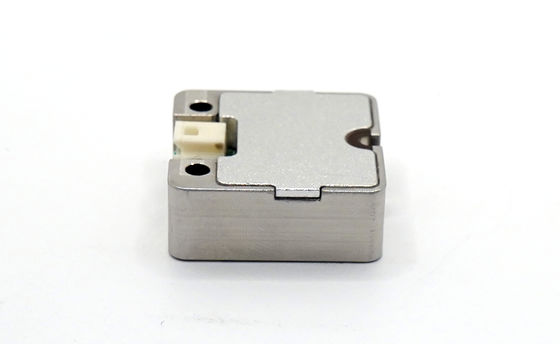

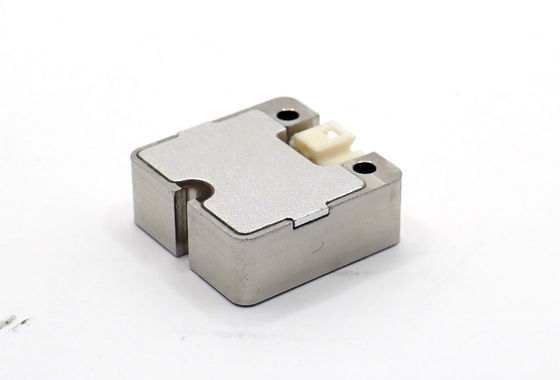

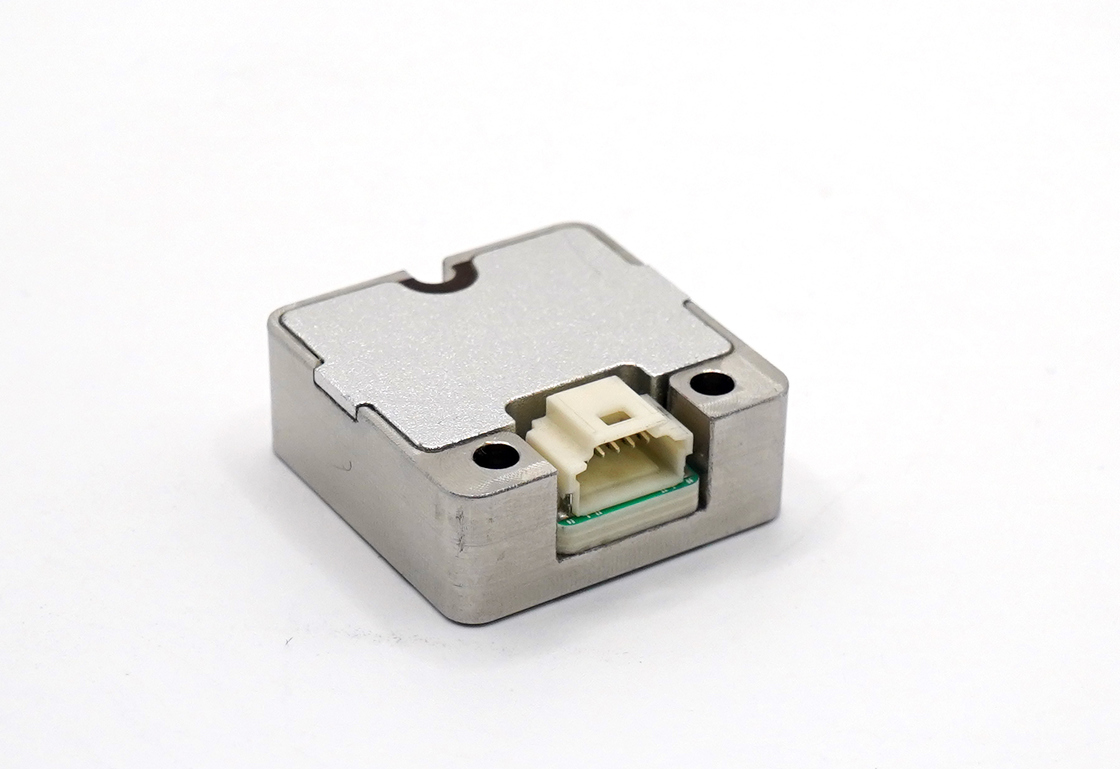

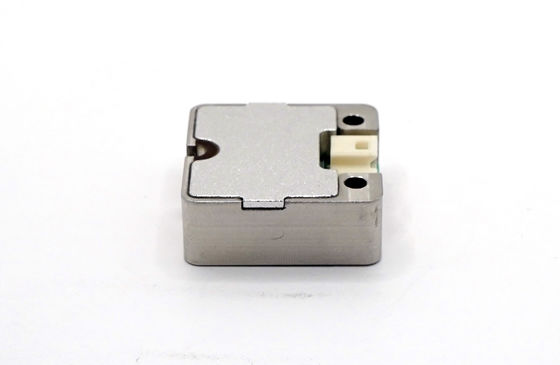

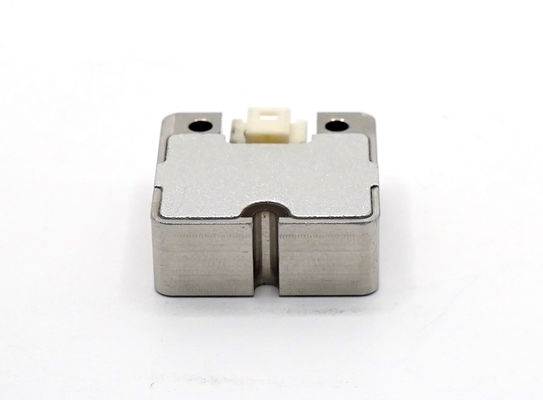

Otomobil sınıfı navigasyon sistemi için MEMS IMU

IMU115, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcıya sahip, mikro-mekanik teknolojiye (MEMS) dayalı gelişmiş bir inersiyel ölçüm birimidir.3 açı hızının ve 3 hızlamanın kesin ölçümlerini sağlar..

Yüksek güvenilirlik ve olağanüstü çevre uyumluluğu için tasarlanan IMU115, akıllı sürüş uygulamaları için farklı yazılım çözümleri ile özelleştirilebilir,Hareket halindeki iletişim, haritalama, stabilizasyon platformları ve ilgili alanlar.

Ürün Özellikleri

Üç eksenli dijital jiroskop:
- ±250o/s dinamik ölçüm aralığı (500o/s isteğe bağlı)
- Sıfır yanılsama istikrarı: 10o/h (GJB, 10s, tipik), 6.0o/h (ALLAN, tipik)
Üç eksenli dijital hızlandırıcı:
- ±4g dinamik ölçüm aralığı (16g'e ayarlanabilir)
- Sıfır tarafsızlık istikrarı: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN)
Yüksek güvenilirlik: MTBF > 20.000 saat
Dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması ile tam sıcaklık aralığında (-40 °C'den 80 °C'ye) garantili doğruluk
Güçlü titreşim koşullarında etkili çalışmak için tasarlanmıştır
Arayüz: Tek yönlü UART

Uygulama Alanı

Akıllı sürüş sistemleri
İletişim harekete geçiyor
Haritalama uygulamaları
Stabilizasyon platformları

Ürün Özellikleri

Parametreler	Test koşulları	En az	Tipik	Maksimum	Birim
Giroskop
Dinamik ölçüm aralığı			250	500	o/s
Sıfır yanılsama istikrarı	Allan varyansı		3.0		o/h
Sıfır yanılsama istikrarı	10 saniye ortalaması (-40°C'den +80°C'ye, sabit sıcaklık)		6.0		o/h
Sıfır yanılsama aralığı			±0.2		o/s
Tam sıcaklık aralığında sıfır yanılsama değişimi			±0.3		o/s
Ölçek faktörü doğruluğu			0.2		%
Ölçek faktörü doğrusal olmaması			0.02		% FS
Bant genişliği			80		Hz
Hızlandırıcı
Dinamik ölçüm aralığı			4	16	g
Sıfır yanılsama istikrarı	Allan varyansı		0.065		mg
Sıfır yanılsama istikrarı	10 saniye ortalaması (-40°C'den +80°C'ye, sabit sıcaklık)		0.12		mg
Sıfır yanılsama aralığı			±3		mg
Tam sıcaklık aralığında sıfır yanılsama değişikliği			±6		mg
Ölçek faktörü doğruluğu			0.3		%
Ölçek faktörü doğrusal olmaması			0.03		% FS
Bant genişliği			80		Hz
İletişim Arayüzü
Tek yönlü UART baud oranı			115.2	460.8	Kbps
UART örnekleme sıklığı		200	1000		Hz
Elektriksel Özellikler
Voltaj		4.5	5	5.5	V
Güç tüketimi				0.35	W
Ripple (P-P)				20	mV
Yapısal Özellikler
Boyut			22.4×22.4×9.5		mm
Ağırlık			16		g
Kullanım Çevre
Çalışma sıcaklığı		-40		80	°C
Depolama sıcaklığı		-45		85	°C
titreşim			20-2000Hz, 3g
Etkisi			1000 g, 0,5 ms
Güvenilir
MTBF			20000		h
Sürekli çalışma süresi			120		h

Not: Tüm sıcaklık değişimi sürecinin sıfır yanlısı, sıcaklık değişimi hızı ≤1°C/min ve sıcaklık aralığı -40°C ila +80°C arasında hesaplanır.
