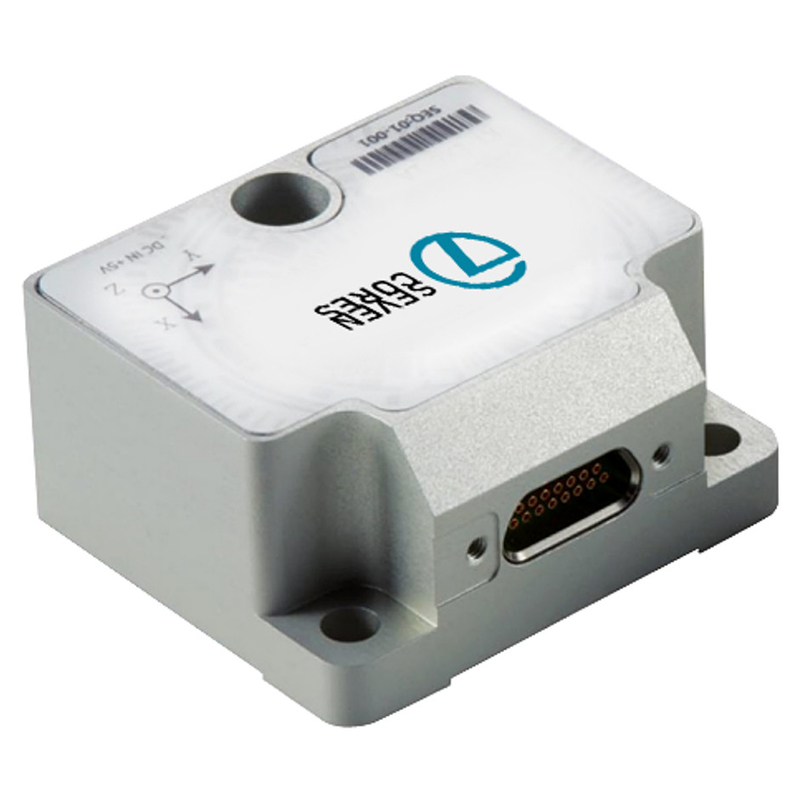

Yüksek Çözünürlüklü İnersyal Ölçüm Birimi STIM210'u Değiştirin Saf IMU 3 Eksenli Giroskop

Name: Yüksek Çözünürlüklü İnersyal Ölçüm Birimi STIM210'u Değiştirin Saf IMU 3 Eksenli Giroskop
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU3
Moq:	1
fiyat:	2000~2500 USD
Ödeme Şartları:	T/T

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

Saf IMU

cayro ölçüm aralığı:

±400°/s

Sıfır önyargı kararlılığı:

≤ 10 °/Sa

Rastgele yürüyüş:

≤ 0,2 °/√ H

Sıfır önyargı hızlanma hassasiyeti:

≤ 1 °/H/G

Vurgulamak:

IMU3 Atalet Ölçü Birimi

STIM210 Atalet Ölçü Birimi

ROHS 3 Eksen İvmeölçer

Ürün Açıklaması

İnersyal ölçüm birimi sensörü STIM210 saf IMU 3 Eksenli Gyro 3 Eksenli hızlandırıcıyı değiştirin

Mikro jiroskop bileşimi üç eksenli bir jiroskop, bir sıcaklık sensörü, bir sinyal işleme kartı, bir yapı ve gerekli yazılımdan oluşur.ve bir taşıyıcının üç eksenli/iki eksenli açı hızını ölçmek için kullanılır, ve hata tazminatına maruz kalan üç açı hızı verisini çıkartır (sıcaklık tazminatı, kurulum yanlış hizalama açısı tazminatı,Lineer olmayan telafi ve benzeri) onaylanmış bir iletişim protokolüne göre bir RS-422 seri portu üzerinden.

1.1.1 Giroskop özellikleri

Ölçüm aralığı: ± 400 °/s
Sıfır tarafsızlık (@ Allan varyansı): ≤ 1 °/H
Sıfır tarafsızlık (1s düz, 1σ, oda sıcaklığı): ≤ 10 °/H
Tam sıcaklık aralığında sıfır yanılsama hatası: ≤ 20 °/H
Rastgele yürüyüş: ≤ 0,2 °/√ H
Sıfır yanılsama tekrarlanabilirliği: ≤10°/h
Sıfır yanılsama hızlandırma hassasiyeti: ≤ 1 °/H/G
Açıklama: ≤ 0,001 °/s
Ölçek faktörünün doğrusal olmaması: ≤ 100ppm
Ölçek faktörünün tekrarlanabilirliği: ≤ 100ppm
Çapraz bağlantı: ≤ 0,1%
Bant genişliği: ≤250Hz
Ağırlık: (52 ± 5) G

1.1.2 Güç kaynağı gereksinimleri

Güçlendirme voltajı: (+ 5 ± 0,5) V (DC);
Güç kaynağı akımı: çalışma akımı < 0.3A;

1.1.3 Çevreye uyumluluk

Çalışma sıcaklığı: (-45 ~ 85) °C
Depolama sıcaklığı: (-55 ~ 105) °C
Titreşim: 10 ~ 2000Hz, 6.06g
Çarpışma: 5000 G, 0.1ms

Mikro jiroskopun çizimi

Yüksek Çözünürlüklü İnersyal Ölçüm Birimi STIM210'u Değiştirin Saf IMU 3 Eksenli Giroskop 0

Düğüm numarası	Düğüm tanımı	Türü	Açıklayın.
1	GND	Tedarik	Güç zemini (4)
2	ExtTrig	Girdi	Dış tetikleyici kaynağı ((3)
3	VSUP	Tedarik	Ürün güç kaynağının pozitif sonu, DC düzenlenmiş güç kaynağı + 5V
4	TxD+	Çıkış	Ürün RS422 çıkış arayüzü pozitif terminal
5	TxD-	Çıkış	Ürün RS422 çıkış arayüzü negatif terminal
6	Şasi	Şasi	Elektrikten mekanik olarak izole edilen ürün
7	GND	Girdi	Sinyal Alanı (4)
8	NRST	Girdi	Tekrar ayarlama sinyali (((2)
9	RxD-	Girdi	Ürün RS422 alıcı arayüzü negatif terminal
10	RxD+	Girdi	Ürün RS422 alıcı arayüzü pozitif terminali

Boyut
