Ataletsel Titreşim Sensörü Navigasyon İvmeölçer, INS için Esnek İvmeölçer

Marka Adı:	Firepower
Model Numarası:	ZT
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/Ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Ağırlık:

≤80g

Ön yargı:

≤±3 mg

Ölçek faktörü:

1,25±0,15 mA/g

Doğal frekans:

≤800Hz

Bant genişliği:

800~2500

İkinci dereceden doğrusal olmayan katsayı:

≤20 μg /g2

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/Ay

Vurgulamak:

Ataletsel Titreşim Sensörü Navigasyon İvmeölçer

Navigasyon Esnek İvmeölçer

INS Esnek İvmeölçer

Ürün Açıklaması

Navigasyon Seviyesi İvmeölçer Ataletsel Titreşim Sensörü INS İçin Esnek İvmeölçer

Performans Özellikleri

Elektriksel özellikler
Çalışma gerilimi	±(12~18)VDC
Yalıtım direnci	50MΩ,@50VDC
Güç tüketimi	≤480mw@±15VDC
Anlık tüketim	≤16mA@±15VDC

Verim			Birim
	ZT-01	ZT-02
Menzil	≥±30	≥±30	g
Eşik (çözünürlük)	≤5×10-6g	≤5×10-6g	g
Ön yargı	≤±3	≤±3	mg
Sıcaklık katsayısı (-40 ~ 70 ℃)	≤30	≤35	μg/℃
Aylık bileşik hata (55 ℃, 1σ)	≤30	≤30	μg
Ölçek faktörü	1,25±0,15	1,25±0,15	mA/g
Sıcaklık katsayısı (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Aylık bileşik hata (55 ℃, 1σ)	≤50	≤60	ppm
İkinci dereceden doğrusal olmayan katsayı	≤20	≤20	μg /g2
yanlış hizalama açısı	≤ 0,48 (100 yay saniyesi)	≤ 0,48 (100 yay saniyesi)	mrad
Doğal frekans	≤800	≤800	Hz.
Bant genişliği	800~2500	800~2500	Hz.
Çalışma sıcaklığı	-45~+80	-45~+80	℃
Kalite	≤80	≤80	Gram

Çevre koşulları
Rastgele titreşim (güçsüz)	8 gram, (20~2000) Hz
Şok (güç olmadan)	150g, 4.5ms, yarım sinüs

Ataletsel Titreşim Sensörü Navigasyon İvmeölçer, INS için Esnek İvmeölçer 0

ürün tanıtımı

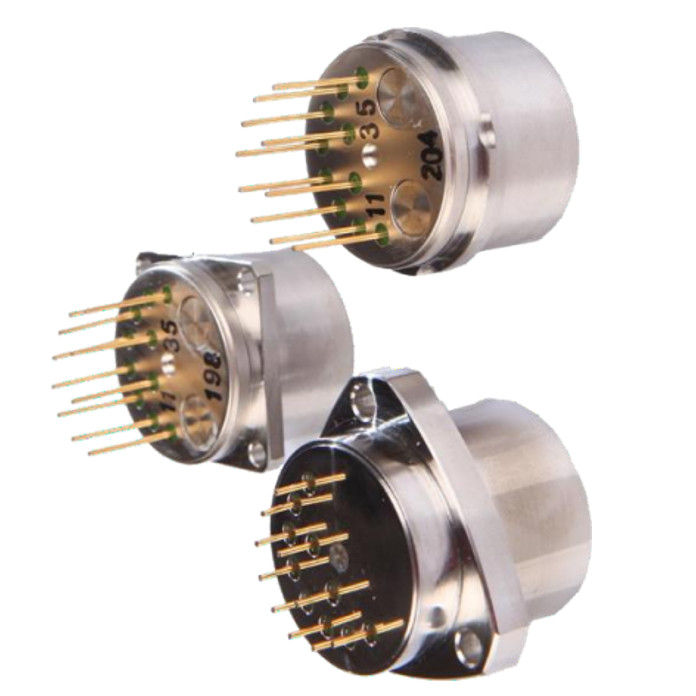

ZT serisi kuvars esnek hızlanma sensörü, tek eksenli bir tork geri besleme ivmeölçerdir.Algılama kütlesi aracılığıyla harici hızlanma sinyalini algılar ve ardından bunu servo devresi aracılığıyla demodüle eder ve yükseltir.Son olarak, çıkış akımı sinyali hızlanma sinyali ile orantılıdır.Ürünler, havacılık yüksek hassasiyetli navigasyon sistemlerinde yaygın olarak kullanılmaktadır.

Boyut

Ataletsel Titreşim Sensörü Navigasyon İvmeölçer, INS için Esnek İvmeölçer 1

Kurulum gereksinimleri

Sensörün flanş yüzeyi, kurulum referans yüzeyidir.

Önlemler

Sensör aşınan bir parçadır.Lütfen dikkatle taşıyın ve düşürmeyin veya dokunmayın.Darbe ve titreşim, ürünün teknik gerekliliklerini aşmamalıdır.
Sensör nakliye sırasında güvenilir bir şekilde paketlenmeli ve çevresinde 20 mm'den az tampon köpük bulunmamalı ve sensör köpük ile sabitlenmelidir.Birden çok sensör paketlendiğinde birbirleriyle çarpışmadıklarından emin olun.
Gücü açmadan önce, yanlış bağlanmaması gereken her pimin kablolamasını kontrol edin.
Ürün orijinal ambalaj kutusunda kuru ve havalandırılmış bir ortamda depolanır.Taşırken dikkatli olun.
Elektrostatik korumaya dikkat edin.
