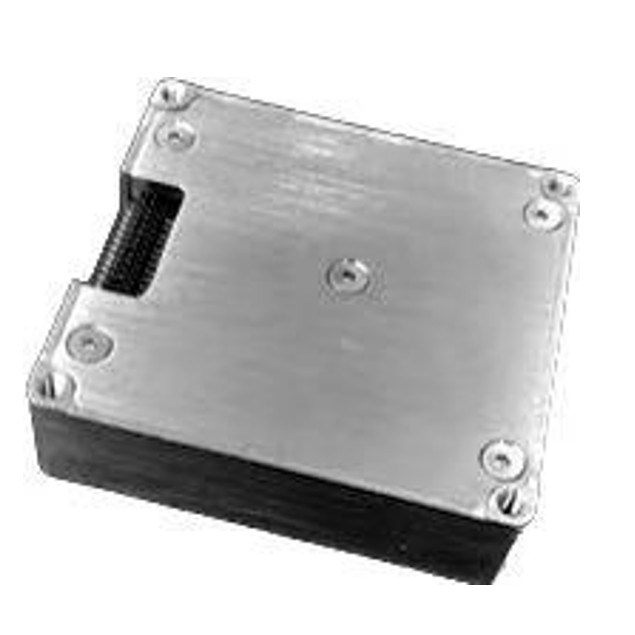

Yüksek Performanslı MEMS Tabanlı Ataletsel Ölçüm Birimi

Name: Yüksek Performanslı MEMS Tabanlı Ataletsel Ölçüm Birimi
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	16497
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

MEMS Atalet Ölçüm Birimi

Ölçüm aralığı:

±500º/s

sıfır önyargı kararlılığı:

1 derece/saat

Sıfır önyargılı tekrarlanabilirlik:

0.1 derece/sn

Cale faktörü doğrusal olmama:

%0.02K

ivmeölçer aralığı:

16G

sıfır önyargı kararlılığı:

0.5mg

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

ROHS Atalet Ölçüm Birimi

MEMS Tabanlı Atalet Ölçüm Birimi

MEMS Jiroskop ve İvmeölçer

Ürün Açıklaması

Yüksek Performanslı MEMS Jiroskop ve İvme Ölçer ile MEMS Tabanlı Ataletsel Ölçüm Birimi

1. Ürüne genel bakış

16497C-C0-IMU, yüksek performanslı MEMS jiroskopu ve MEMS ile mikro işleme teknolojisi (MEMS) tabanlı bir atalet ölçüm birimidir (IMU).

İvmeölçer 3 açısal hız ve 3 ivme verir.

16497C-C0-IMU, yüksek güvenilirliğe ve güçlü çevresel uyarlanabilirliğe sahiptir.Ürün, farklı yazılımları eşleştirerek akıllı sürüş, taktik ve endüstriyel İHA, akıllı mühimmat, arayıcı, mobil iletişim, haritalama, sabit platform ve diğer alanlarda yaygın olarak kullanılabilir.

2. Ürün özellikleri

Üç eksenli dijital jiroskop:
1. ± 500º/s dinamik ölçüm aralığı;
2. Sıfır önyargı kararlılığı: 5 °/H (GJB, 10s), 1,0 °/H (ALLAN);
Üç eksenli dijital ivmeölçer:
1. ± 16 G dinamik ölçüm aralığı;
2. Sıfır sapma kararlılığı: 0,5 mg (GJB, 10 sn), 0,1 mg (ALLAN);
Yüksek güvenilirlik: MTBF > 20000h;
Tam sıcaklık aralığında (-40 ℃ ~ 80 ℃) garantili doğruluk: dahili yüksek performanslı sıcaklık kalibrasyonu ve kompanzasyon algoritması;
Güçlü titreşim koşulları altında çalışmak için uygundur;
Arayüz 1 kanal UART, 1 kanal SPI, 1 kanal CAN

3. Uygulama alanı

Akıllı sürüş
Taktik ve Endüstriyel İHA
Akıllı Mühimmat
Arayan
Hareket halinde iletişim
haritalama
Platformu sabitleyin

4.Ürün göstergeleri

Parametre		test koşulları	Minimum değer Tipik değer	Maksimum değer	Birim
	Dinamik ölçüm aralığı			500	º/s
	Sıfır önyargı kararlılığı	Alan varyansı 10 s ortalama (-40 ℃ ~ + 80 ℃, sabit sıcaklık)	1.0 5		º/sa º/sa
Peg-top	Sıfır önyargı	Sıfır önyargı aralığı Tam sıcaklık aralığında sıfır sapma değişimi ○ 1	±0,2 ±0,06		º/s º/s
	Ölçek faktörü	Ölçek faktörü doğruluğu Ölçek faktörü doğrusal olmama	0.3 0.02		% %FS
	Çözünürlük		3.052×10^-7		º/s/LSB
	Bant genişliği		200		Hz.
	Dinamik ölçüm aralığı		16		g mg mg mg mg % %FS g/LSB Hz.
	Sıfır önyargı kararlılığı	Alan varyansı 10 s ortalama (-40 ℃ ~ + 80 ℃, sabit sıcaklık)	0.1 0,5
İvmeölçer	Sıfır önyargı	Sıfır önyargı aralığı Tam sıcaklık aralığında sıfır sapma değişimi, tepeden tepeye değer ○ 1	2 2
	Ölçek faktörü	Ölçek faktörü doğruluğu Ölçek faktörü doğrusal olmama	0.3 0.02
	Çözünürlük		1.221×10^-8
	Bant genişliği		200
İletişim arayüzü	1 yönlü SPI	Baud hızı	15		Mhz

Parametre		test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
1 yönlü UART		Baud hızı		230.4		Kb/sn
1 yollu CAN		Baud hızı			1	Mhz
		SPI		200	1000	Hz.
Örnekleme frekansı		UART		200		Hz.
		OLABİLMEK		200		Hz.
	Voltaj		3.0	3.3	3.6	v
Elektriksel özellikler	Güç tüketimi				1.5	W
	dalgalanma	PP			100	mV
Yapısal özellikler	Boy		47×44×14			mm
	Ağırlık		50			g
Ortamı kullan	Çalışma Sıcaklığı Saklama Sıcaklığı Titreşim Etki		-40		80	℃
			-45		85	℃
				20~2000Hz,
				6.06g
				1000g,0.5ms
Güvenilirlik	MTBF		20000			h
	Sürekli çalışma süresi		120			h

IMU polarite tanımı

3 jiroskop ve 3 ivmeölçer aşağıdaki şekilde gösterildiği gibi tanımlanmıştır ve okun yönü pozitiftir.
