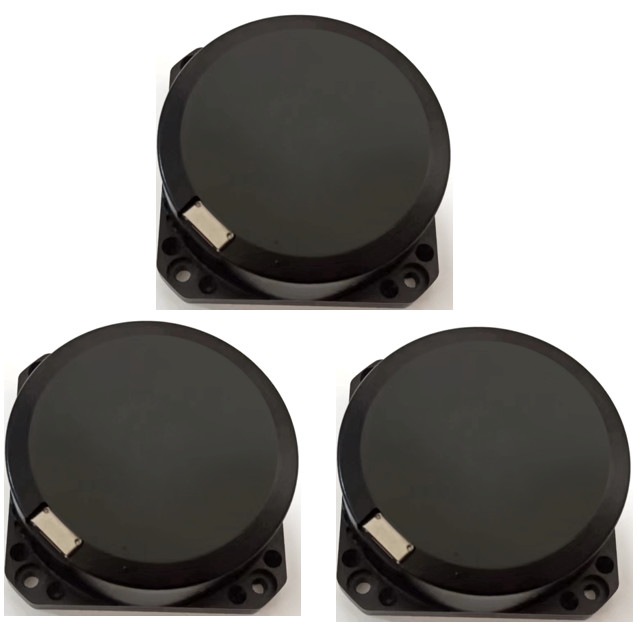

Atalet Açısal Hız Sensörü, Kapalı Döngü Optik Sagnac Etkisi Jiroskop

Marka Adı:	Firepower
Model Numarası:	F98B
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	200/AY

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Boy:

98×98×35mm

Başlangıç saati:

≤3 dakika

sıfır önyargı kararlılığı:

≤0,02°/sa

Sıfır önyargılı tekrarlanabilirlik:

≤0,02°/sa

Rastgele yürüyüş katsayısı:

≤0,001º/h1/2

Ölçek faktörü doğrusal olmama:

≤20ppm

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

200/AY

Vurgulamak:

Sagnac Etkisi Açısal Hız Sensörü

20ppm Cayro Sensörü

Optik Sagnac Etkisi Jiroskopu

Ürün Açıklaması

Atalet Açısal Hız Sensörü Optik Sagnac Etkisi Jiroskop Kapalı Döngü Cayro Sensörü

Bu ürün, ürünün hassas ekseni boyunca taşıyıcının açısal hızını ölçmek için kullanılan, optik Sagnac etkisine dayalı bir atalet açısal hız sensörüdür.Ürünün açısal hız algılama birimi bir fiber optik halkadır, harici fiziksel açısal oranın neden olduğu ve optik fiber halka tarafından algılanan saat yönünde ve saat yönünün tersine yayılan ışığın optik yol farkını çıkarmak için bir dijital kapalı döngü algılama devresi kullanılır ve bu arada, optik yol farkı sinyali, kapalı döngü geri besleme ve kontrol için bir voltaj sinyaline dönüştürülür, böylece sinyalin modülasyonu ve demodülasyonu gerçekleştirilir ve yüksek hassasiyetli açısal oranlı sinyal tespiti amacına ulaşılır.

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Genel boyutları	mm	98×98×35
2	Başlangıç saati	dakika	≤3
3	Sıfır önyargı kararlılığı (10 s yumuşatma, 1σ)	º/sa	≤0,02
4	Sıfır önyargılı tekrarlanabilirlik	º/sa	≤0,02
5	Rastgele yürüyüş katsayısı	º/sa1/2	≤0,001
6	Ölçek faktörü doğrusal olmama	ppm	≤20
7	Ölçek faktörü tekrarlanabilirliği	ppm	≤20
8	Çalışma sıcaklığı	℃	-40~+60
9	Depolama sıcaklığı	℃	-50~+70
10	dinamik aralık	(°)/s	±300
11	Besleme gerilimi	v	+5V
12	Kararlı durum güç tüketimi	W	<4

Boy

Genel boyut (mm): (98 ± 0,1) × (98 ± 0,1) × (35 ± 0,1) (U × G × Y);

Kurulum boyutu (mm): (80 ± 0,1) × (80 ± 0,1) (U × G), Φ5,4 mm × 4

Atalet Açısal Hız Sensörü, Kapalı Döngü Optik Sagnac Etkisi Jiroskop 0

Elektrik bağlantı arabirimi

nokta numarası	Tanım	Yorum Yap
1,9	+5V	Güç kaynağı girişi
2,10	GND	Güç zemini
5	RXD+	Gyro diferansiyel sıralama ve düzeltme
13	RXD-	Cayro diferansiyel kapısı negatif
6	TXD+	Gyro diferansiyel çıkışı pozitif
14	TXD+	Gyro diferansiyel çıkışı negatif
3,4,7,8,11,12,15	——	Ayrılmış
