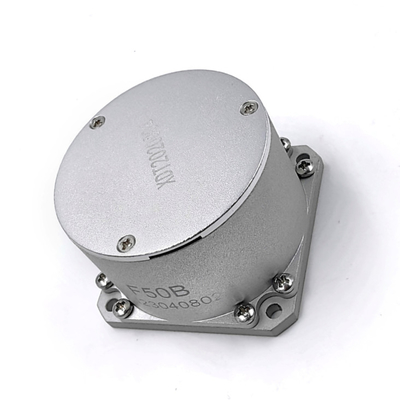

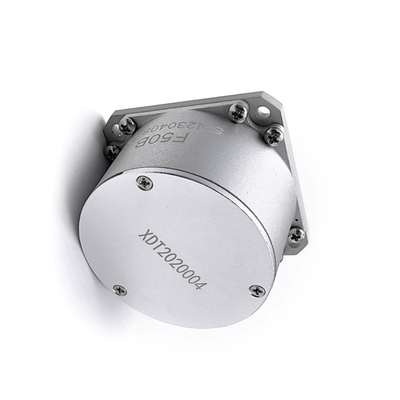

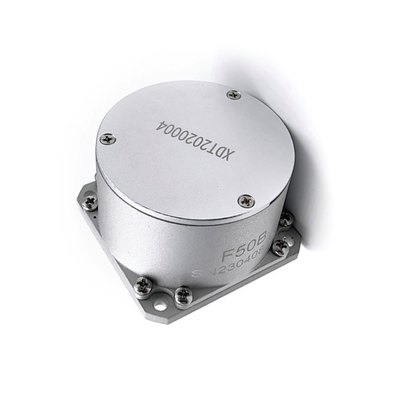

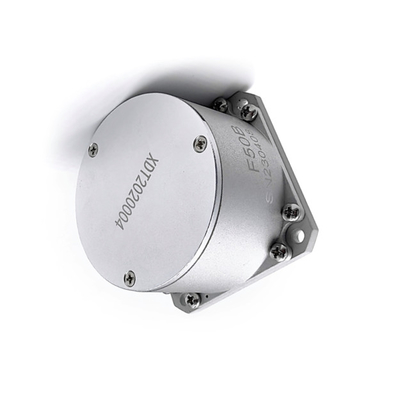

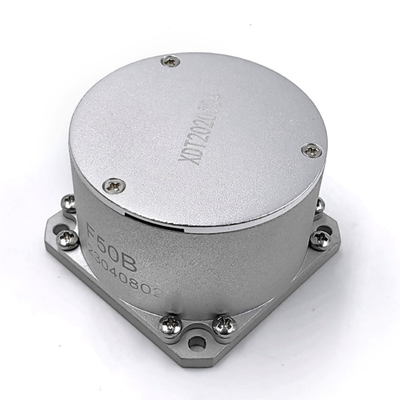

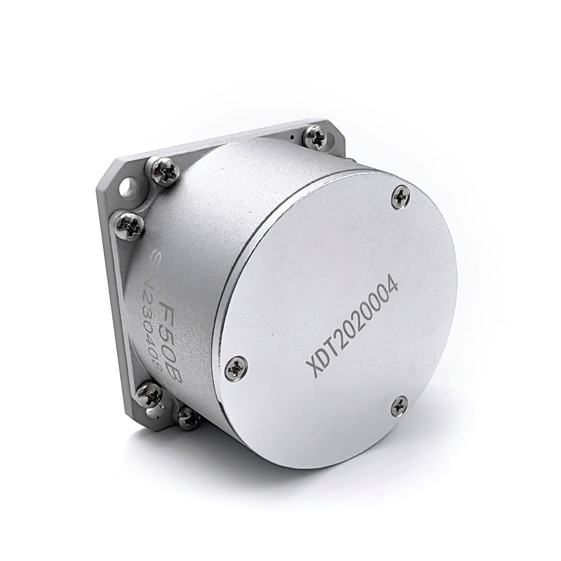

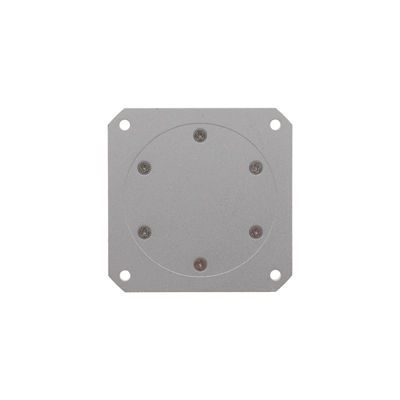

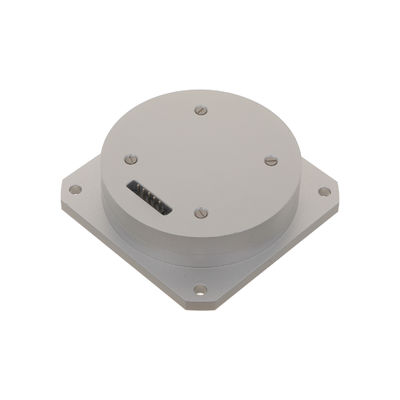

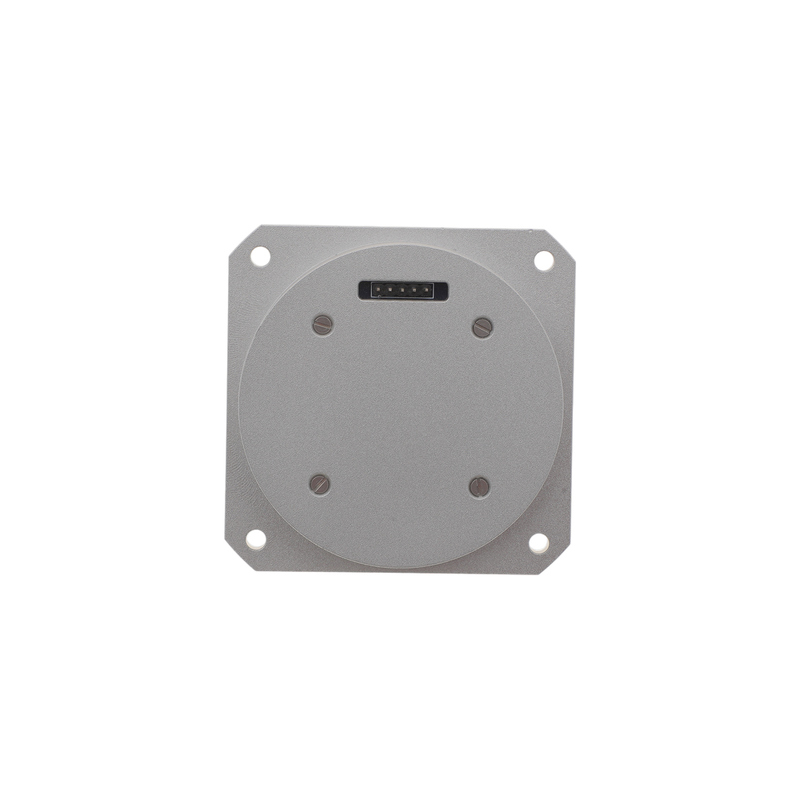

Mini Rs422 Fiber Gyro İyi doğrusal olmayan sıfır önyargı kararlılığı

Marka Adı:	Firepower
Model Numarası:	F50B
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	200/AY

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

-300°/sn~+300°/sn

Sıfır önyargılı tekrarlanabilirlik:

<=0,3°/sa

Sıfır önyargı kararlılığı:

<=0,2°/sa

Bant genişliği:

>200Hz

Başlatma süresi:

<5 sn

İletişim Modu:

RS422

Çalışma sıcaklığı:

-45°C～+60°C

Depolama sıcaklığı:

-55°C～+75°C

Ambalaj bilgileri:

sünger + kutu

Yetenek temini:

200/AY

Vurgulamak:

İyi doğrusal olmayan fiber gyros

Sıfır yanılsama istikrarlı lif jirosu

rs422 fiber gyroscope

Ürün Açıklaması

Mükemmel doğrusal olmayan ve sıfır önyargılı istikrarlı Mini RS422 Fiber Gyro

Ana Özellikler

Atribut	Değer
Ölçme aralığı	-300°/s ~ +300°/s
Sıfır önyargılı tekrarlanabilirlik	≤0.3°/h
Sıfır tarafsızlık	≤0.2°/h
Bant genişliği	> 200Hz
Başlatma zamanı	<5S
İletişim Modu	RS422
Çalışma sıcaklığı	-45°C+60°C
Depolama sıcaklığı	-55°C+75°C

Elektrikli arayüz

Girosoket modeli: J30-15ZK

Bağlantı hattı: 0,12 mm AFR hattı, 250 mm uzunlukta

Pin Numarası	Tanımlama	Açıklama
1,9	T+	Serili port çıkışı RS422 +
2,10	- Hayır.	Serili port çıkışı RS422-
4,5	+5VA	Analog güç kaynağı +5V
6,7	AGND	Analog güç zemini
8,15	-5VA	Analog güç kaynağı -5V
12,13	VCC	Dijital güç +5/+3.3V
11,14	GND	Dijital güç zemini

Güç Gereksinimleri

+5VA: +5V ±5%, 0.4A (geçici zirve ~1.5A), dalgalanma <50mV
-5VA: -5V ±5%, 100mA, dalgalanma <50mV
VCC: +5V ±10% veya +3,3V ±10%

Not: GND ve AGND, gyrosfer korpusuna bağlanmamalıdır.

Performans Özellikleri

Ölçek Faktörü

Oda sıcaklığında doğrusal olmayanlık: <100 ppm
Ölçek faktörü tekrarlanabilirliği: <100 ppm (1σ)

Sıfır Tarafsızlık

F50A: <0,1°/H (1σ) 10s 1H testi sonucu
F50B: <0,2°/H (1σ) 10s 1H testi sonucu

Sıfır Tarafsız Tekrarlanabilirlik

F50A: <0.2°/H (1σ) 6 test verisinin hesaplanması
F50B: <0.3°/H (1σ) 6 test verisinin hesaplanması
Tam sıcaklık çalışma aralığı:
- F50A: <0,5°/H (tam sıcaklık aşırı farkı)
- F50B: <0.6°/H (tam sıcaklık sınır farkı)

Ek Performans Ölçümleri

Rastgele yürüyüş: <0.02°/√h
Bant genişliği: >200Hz
Başlatma süresi: <5S
Dinamik Aralık: ±300°/s

Çevre Özellikleri

Çalışma sıcaklığı: -45°C+60°C
Depolama sıcaklığı: -55°C+75°C
Çarpışma: 100 g (11 ms), 3 yönde 3 kez. Orta sıfır sapma değişikliği ≤0.5°/H
Titreme: her yönde 3 dakika. Sınav sırasında ortalama sıfır sapma değişikliği ≤0,5°/H

İletişim Protokolü

Standart RS-422 düzenlenebilir protokol ile seri iletişim arayüzü.

Baud hızı: 614.4kbps
Veri biçimi: Çerçeve başına 11 bit (1 başlangıç, 8 veri, 1 çift eşitlik, 1 durak)
Veri güncelleme süresi: 0,5 ms
7 baytlık paketlerde iletilmiş 32 bit imzalanmış tamsayı girospor verileri
