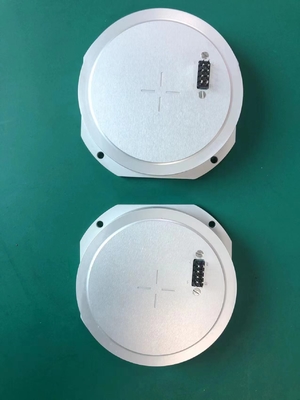

Yüksek hassasiyetli FOG Mikro-nano Entegre Fiber Optik Giroskop, Sıfır Tarafsızlık Dayanıklılığı ≤0.8°/h 10s

Yüksek hassasiyetli FOG Mikro-nano Entegre Fiber Optik Giroskop, Sıfır Tarafsızlık Dayanıklılığı ≤0.8°/h 10s

Marka Adı:	Firepower
Model Numarası:	MFOG-910A
Moq:	1 adet
fiyat:	Anlaşılabilir
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	Ayda 500 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

Measuring range:

-240~+240°/s

Zero bias stability:

≤0.8°/h(10s, 1

Zero bias repatability:

≤0.8°/h(1

Random walk coefficient:

≤0.02°/√h

Scale factor:

47±5

Start time:

≤2s

Bandwidth:

≥300Hz

Power supply:

5±0.25, ±12

Power:

≤1W

Operating temperature:

-45~+70°C

Storage temperature:

-55~+85°C

Vibration:

20~2000Hz, 0.04g²/Hz

Impact:

30g, 11ms

Output mode:

Analog voltage

Connector:

soldering pin/ pad

Overall dimensions:

82mm*82mm*19.5mm

Ambalaj bilgileri:

sünger ve kutu

Yetenek temini:

Ayda 500 adet

Vurgulamak:

Yüksek hassasiyetli fiber optik jiroskop

Mikro-Nano Entegre Fiber Optik Giroskop

Sıfır Tarafsızlık Sabitlik Fiber Optik Giroskop

Ürün Açıklaması

Yüksek Hassasiyetli FOG Mikro-nano Entegre Fiber Optik Jiroskop

Temel Özellikler

Özellik	Değer
Ölçüm aralığı	-240~+240°/s
Sıfır ofset kararlılığı	≤0.8°/sa(10s, 1σ)
Sıfır ofset tekrarlanabilirliği	≤0.8°/sa(1σ)
Rastgele yürüyüş katsayısı	≤0.02°/√h
Ölçek faktörü	47±5
Başlangıç süresi	≤2s
Bant genişliği	≥300Hz
Güç kaynağı	5±0.25, ±12V
Güç tüketimi	≤1W
Çalışma sıcaklığı	-45~+70°C
Saklama sıcaklığı	-55~+85°C
Titreşim direnci	20~2000Hz, 0.04g²/Hz
Darbe direnci	30g, 11ms
Çıkış modu	Analog voltaj
Konektör	Lehim pimi/padi

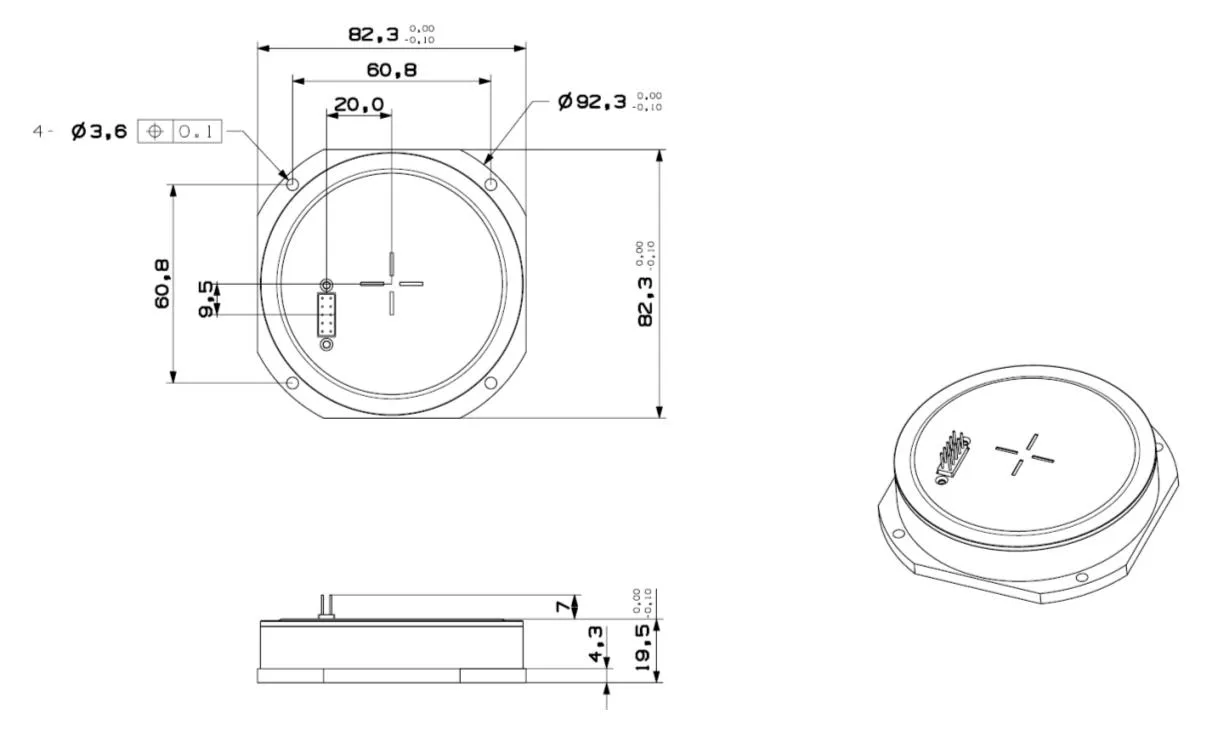

Boyutlar	82mm × 82mm × 19.5mm

Ürüne Genel Bakış

MFOG-910 fiber optik jiroskop, optik, mekanik ve elektriksel bileşenleri entegre eden gelişmiş bir açısal hız sensörüdür. Sagnac etkisini kullanarak, son derece güvenilir mikro-nano fiber cihazlar aracılığıyla karşıt yönde yayılan ışınlar arasındaki faz farklılıklarını tespit ederek dönüşü hassas bir şekilde ölçer.

Temel Özellikler

Hareketli veya aşınan parçası olmayan basit yapı
Olağanüstü darbe direnci ve hızlı başlatma (≤2s)
Kompakt boyutlar (82mm × 82mm × 19.5mm) ve hafif
Hesaplamalı MTBF ≥100.000 saat ile yüksek güvenilirlik
Ultra yüksek dönme hızı ölçüm yeteneği

Teknik Özellikler

No.	Parametre	Değer
1	Aralık (°/s)	±240
2	Ölçek faktörü (mV/°/s)	47±5
3	Ölçek faktörü doğrusal olmama (ppm)	≤1000
4	Önyargı kararlılığı (10s,1σ, °/sa)	≤0.8
5	Önyargı tekrarlanabilirliği (1σ,°/sa)	≤0.8
6	3dB bant genişliği (Hz)	≥1000
7	Rastgele yürüyüş (°/√h)	≤0.02
8	Güç kaynağı (V)	5 ±0.25, ±12
9	Güç tüketimi (W)	≤1.5
10	Darbe direnci (g)	≥1500
11	İvme direnci (g)	≥70
12	Çalışma ömrü (yıl)	≥15

Elektriksel Arayüz

Pin No.	Tanım	Açıklamalar
1	5V	Güç tüketimi <1W
2	12V
3	Çıkış	AGND ile diferansiyel çıkış
4	-12V
5	AGND	Analog toprak
6	GND
7	boş
8	GND	Güç toprağı
9	TS	TMP sıcaklık sensörü sinyali Dönüşüm: T=(TS-750)/10+25 (°C)
