Manyetik Kuzey Arayıcı Yaw Meter 3 Eksen Yönü Yönü Ölçümü

Name: Manyetik Kuzey Arayıcı Yaw Meter 3 Eksen Yönü Yönü Ölçümü
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	CMR2300
Moq:	1
fiyat:	1300~1500
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	ayda 1000

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Aralık:

+/-2 gauss

Karar:

67 m gauss

histerisiz hatası:

%0,01 FS

Kazanç Hatası:

%0,05 FS

ofset hatası:

%0,01 FS

Ağırlık:

98g

Ambalaj bilgileri:

kutu

Yetenek temini:

ayda 1000

Vurgulamak:

3 Eksen Sapma Ölçer

Yüksek Doğruluk Sapma Ölçer

Alüminyum Muhafaza 3 Eksen Sensörü

Ürün Açıklaması

Manyetik Kuzey Arayıcı Yön Ölçer 3 Eksenli Başlık Yönü Ölçüm Sensörü

Özellikler

Karakteristikler	Koşullar	Min	Tip	Maks	Birimler
Güç Kaynağı
Besleme gerilimi	Pin 9, Pin 5'e (Toprak) referanslı	6.5		15	Volt
Besleme Akımı	Vbesleme = 15V. S/R= Açık		27	35	mA
Sıcaklık
Çalışma	Ortam	-40		+85	℃
Depolama	Ortam, Önyargısız	-55		125	℃
Manyetik Alan
Aralık	Tam Ölçek (FS), Toplam Uygulanan Alan	-2		+2	gauss
Çözünürlük	Çıkışı Değiştirmek İçin Uygulanan Alan	67			mikro-gauss
Doğruluk	Tüm hataların RSS'si @+25℃ ±1 gauss ±2 gauss		0.01 1	0.52 2	%FS %FS
Doğrusallık Hatası	En uygun düz çizgi @+25℃ ±1 gauss ±2 gauss		0.1 1	0.5 2	%FS %FS
Gecikme Hatası	3 Tarama ±2gauss@+25°℃		0.01	0.02	%FS
Tekrarlanabilirlik Hatası	3 Tarama +2gauss@+25°C		0.05	0.10	%FS
Kazanç Hatası	Sıfır Okuma İçin Uygulanan Alan		0.05	0.10	%FS
Ofset Hatası	Sıfır Okuma İçin Uygulanan Alan		0.01	0.03	%FS
Sıcaklık Etkisi	Kazanç Katsayısı		-600 ±114		ppm/"C
Güç Kaynağı Etkisi	+6'dan +15V'a 1 gauss Uygulanan Alan ile		150		ppm/V
Mekanik
Ağırlık	Sadece PCB PCB ve Flanşsız Muhafaza PCB ve Flanşlı Muhafaza		28 94 98		gram
Titreşim	Çalışma 2 Saat Boyunca 5 ila 10Hz 30 Dakika Boyunca 10Hz ila 2kHz		10 2.0		mm g

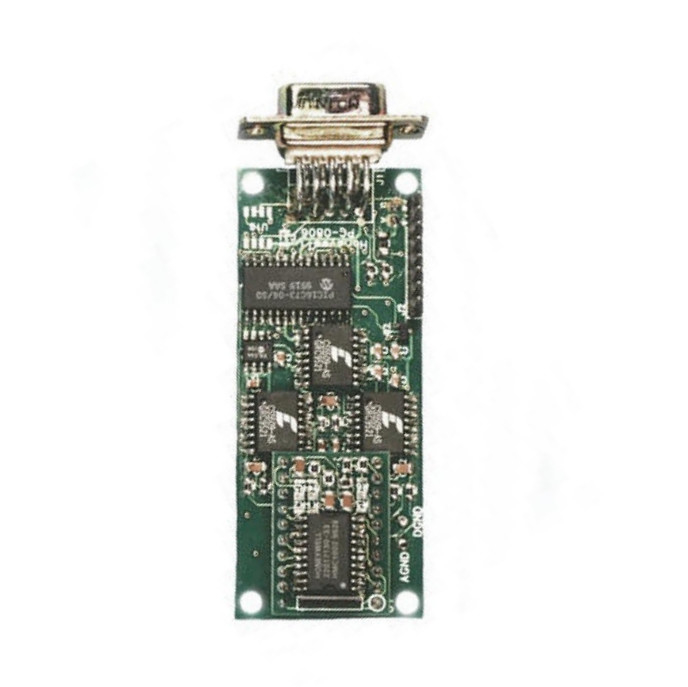

PCB boyutu ve PINOUT

Manyetik Kuzey Arayıcı Yaw Meter 3 Eksen Yönü Yönü Ölçümü 0

▶ ANA ÖZELLİK

• ±1 gauss üzerinde Yüksek Doğruluk, <%0.5 Tam Ölçek

• ±2 gauss aralığı, <70 µgauss Çözünürlük

• Üç Eksen (X, Y, Z) Dijital Çıkışlar

• Saniyede 10 ila 154 Örnek, Seçilebilir

• RS-232 veya RS-485 Seri Veri Arayüzleri

• PCB veya Alüminyum Muhafaza Seçenekleri

• 6-15 volt DC Düzenlenmemiş Güç Kaynağı Arayüzü

CMR2300, gelen bir manyetik alanın gücünü ve yönünü tespit etmek için üç eksenli akıllı bir dijital manyetometredir. AVIC'in manyeto-rezistif sensörlerinin üçü, bir manyetik alanın X, Y ve Z vektör bileşenlerini ölçmek için ortogonal yönlerde yönlendirilmiştir. Bu sensör çıkışları, dahili bir delta-sigma A/D dönüştürücü kullanılarak 16 bitlik dijital değerlere dönüştürülür. Yerleşik bir EEPROM, manyetometrenin tutarlı çalışma için yapılandırmasını depolar. Veri çıkışı, 9600 veya 19.200 veri hızlarında seri tam çift yönlü RS-232 veya yarım çift yönlü RS-485'tir. Bir Windows uyumlu demo programı, arayüz kablosu, AC adaptörü ve taşıma çantası içeren bir RS-232 geliştirme kiti sürümü mevcuttur.
