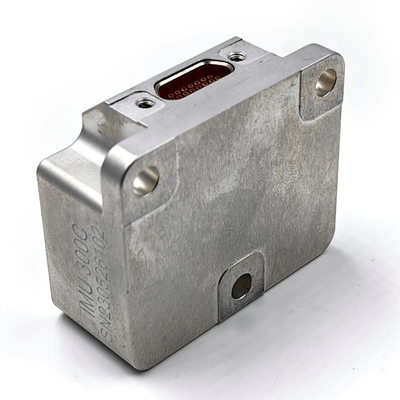

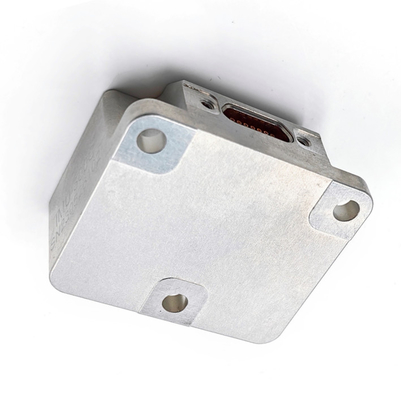

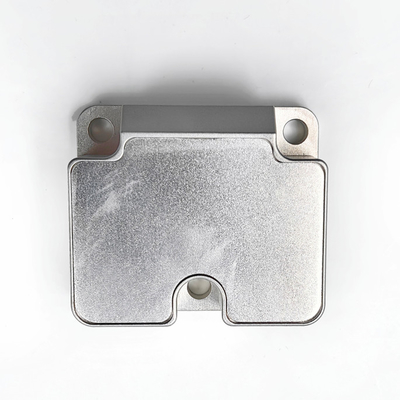

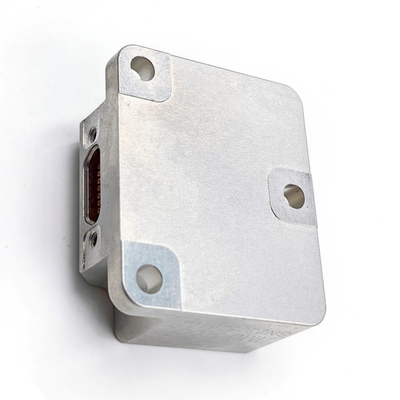

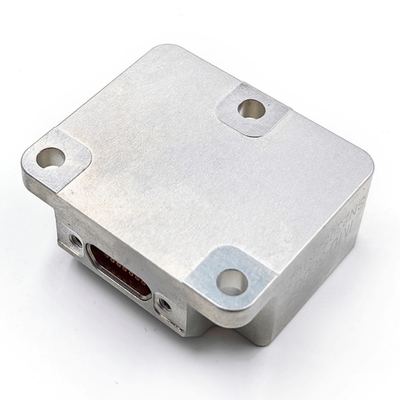

Üç Eksenli Dijital Imu Hızlandırıcı Giroskop 500°/S Aralık 0.3°/H Bias

Name: Üç Eksenli Dijital Imu Hızlandırıcı Giroskop 500°/S Aralık 0.3°/H Bias
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU300C
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

İnersyal Ölçüm Birimi

cayro ölçüm aralığı:

±500º/s

jiroskop Sıfır önyargı kararlılığı:

0,3 derece/saat

açılı rastgele yürüyüş:

0.06 derece /√h

ivmeölçer aralığı:

16G

acc yanılsama istikrarı:

0.02 mg

Ölçek faktörü:

%0,02 FS

Bant genişliği:

200HZ

Çıkış:

RS422

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

Üç eksenli imu hızlandırıcı jiroskop

rs422 imu hızlandırıcı jiroskopu

Dijital 3 eksenli hızlandırıcı ve jiroskop

Ürün Açıklaması

Üç Eksenli Dijital Jiroskop 500°/S Aralık 0.3°/H Bias

Ürün göstergeleri

Parametreler		Test koşulları	Tasarım doğruluğu	Birim
Giromotor	Dinamik ölçüm aralığı	-	± 500	o/s
	Bias istikrarı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	0.3	o/h
	Bias istikrarı	10 saniye ortalaması (-40 °C ~ + 80 °C, sabit sıcaklık),	3.0	o/h
	Önyargı	Sıfır tarafsızlık aralığı	0.1	o/s
		Tam sıcaklık aralığında sıfır yanlısı değişim	0.01	o/s
		Tekrarlanabilirliği başlat	0.005	o/s
		Doğrusal hızlanmanın önyargıya etkisi	0.002	o/s/g
		Titremenin Bias üzerindeki etkisi, titreşimden önce ve sonra değişim	0.002	o/s/g
		Titremenin Bias üzerindeki etkisi, titreşimden önce ve sırasında değişiklik	0.001	o/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.1	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.01	% FS
	Çemberli rastgele yürüyüş	-	0.06	°/√ saat
	Bant genişliği	-	200	Hz
Hızlandırıcı	Dinamik ölçüm aralığı	-	16	g
	Bias istikrarı	Allan varyansı (16g aralığı, normal sıcaklık)	0.02	mg
	Bias istikrarı	10 s ortalaması (-40 °C ~ + 80 °C, sabit sıcaklık)	0.03	mg
	Önyargı	Sıfır tarafsızlık aralığı	1	mg
		Tam sıcaklık aralığında sıfır yanlısı değişim	1	mg
		Tekrarlanabilirliği başlat	0.2	mg
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.3	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.02	% FS
	Hız rastgele yürüyüş	-	0.08	m/s/√hr
	Bant genişliği	-	200	Hz
İletişim arayüzü	Tek yönlü SR422	Baud oranı	460.8	MHz
İletişim arayüzü	Örnekleme sıklığı	UART	1000	Hz
Elektriksel özellikler	Voltaj	-	5	V
	Güç tüketimi	-	1.5	W
	Dalgalanma	P-P	150	mV
Yapısal özellikler	Boyut	-	38.6×44.6×21.5	mm
Yapısal özellikler	Ağırlık	-	65±2	g
Kullanım ortamı	Çalışma sıcaklığı	-	-40~80	°C
	Depolama sıcaklığı	-	-45 ~ 85	°C
	titreşim	-	20~2000Hz,6.06g
	Etkisi	-	6000 g,0.5ms
Güvenilir	MTBF	-	20000	h
Güvenilir	Sürekli çalışma süresi	-	120	h

Ürün genel bakışı

IMU300C-A0-IMU, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcıya sahip, mikro-makine teknolojisine (MEMS) dayalı bir eylemsizlik ölçüm birimi (IMU) dir.3 açı hızı ve 3 hızlanma çıkartır.

Üç eksenli dijital jiroskop:
1. ± 500o/s dinamik ölçüm aralığı;
2. Sıfır tarafsızlık istikrarı: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN);
Üç eksenli dijital hızlandırıcı:
1. ± 16 G dinamik ölçüm aralığı;
2. Sıfır tarafsızlık: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Yüksek güvenilirlik: MTBF > 20000h;
Tam sıcaklık aralığında (-40 °C ~ 80 °C) garantili doğruluk: yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
Güçlü titreşim koşullarında çalışmaya uygun;
Bir yönlü RS422 arayüzü
STIM300 ile uyumlu

Elektriksel arayüz

IMU300C-A0-IMU ürününün elektrikli konektörü J30J-15 TJL'dir ve spesifik temas tanımı ve tahsisatı aşağıdaki tabloda gösterilmiştir:

Dikiş numarası	Adı	Türü	Not:
1	TxD-	Çıkış	RS422
2	RxD-	Giriş	RS422
3	TST_1	Çıkış
4	TOV_1	Çıkış
5	RST	Giriş
6	GND	Giriş
7	Yedek
8	VCC_5V	Güç kaynağı	+5v
9	TxD+	Çıkış	RS422
10	RxD+	Giriş	RS422
11	ExtTrig	Giriş	5V eşzamanlı giriş
12	GND	Giriş
13	GND	Giriş
14	Yedek
15	GND	Güç zemini

Boyut

IMU300C kullanıcı kılavuzu.pdf
