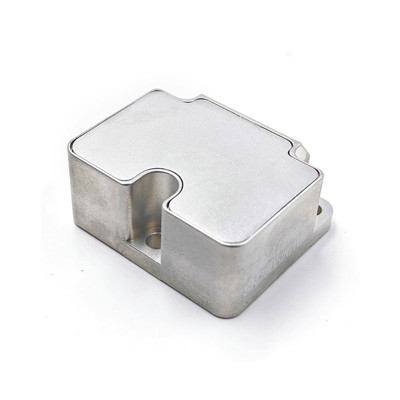

500 Deg 16g Imu Hızlandırıcı Giroskotik Düşük Değişim İnersiyon Ölçüm Sensörü

Name: 500 Deg 16g Imu Hızlandırıcı Giroskotik Düşük Değişim İnersiyon Ölçüm Sensörü
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU300C
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

İnersyal Ölçüm Birimi

cayro ölçüm aralığı:

±500º/s

jiroskop Sıfır önyargı kararlılığı:

0,3 derece/saat

açılı rastgele yürüyüş:

0.06 derece /√h

ivmeölçer aralığı:

16G

acc yanılsama istikrarı:

0.02 mg

Ölçek faktörü:

%0,02 FS

Bant genişliği:

200HZ

Çıkış:

RS422

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

500 derece imu hızlandırıcı gyrometer

16g imu hızlandırıcı gyrometer

İnersyal ölçüm birimi hızlandırıcı gyrometer

Ürün Açıklaması

500 derece Gyro 16g Hızlandırıcı IMU Düşük Kayma İnersiyon Ölçüm Sensörü

Ürün özellikleri

Üç eksenli dijital jiroskop:
1. ± 500o/s dinamik ölçüm aralığı;
2. Sıfır tarafsızlık istikrarı: 3 °/H (GJB, 10s), 0,3 °/H (ALLAN);
Üç eksenli dijital hızlandırıcı:
1. ± 16 G dinamik ölçüm aralığı;
2. Sıfır tarafsızlık: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Yüksek güvenilirlik: MTBF > 20000h;
Tam sıcaklık aralığında (-40 °C ~ 80 °C) garantili doğruluk: yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
Güçlü titreşim koşullarında çalışmaya uygun;
Bir yönlü RS422 arayüzü
STIM300 ile uyumlu

Ürün göstergeleri

Parametreler		Test koşulları	Tasarım doğruluğu	Birim
Giromotor	Dinamik ölçüm aralığı	-	± 500	o/s
	Bias istikrarı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	0.3	o/h
	Bias istikrarı	10 saniye ortalaması (-40 °C ~ + 80 °C, sabit sıcaklık),	3.0	o/h
	Önyargı	Sıfır tarafsızlık aralığı	0.1	o/s
		Tam sıcaklık aralığında sıfır yanlısı değişim	0.01	o/s
		Tekrarlanabilirliği başlat	0.005	o/s
		Doğrusal hızlanmanın önyargıya etkisi	0.002	o/s/g
		Titremenin Bias üzerindeki etkisi, titreşimden önce ve sonra değişim	0.002	o/s/g
		Titremenin Bias üzerindeki etkisi, titreşimden önce ve sırasında değişiklik	0.001	o/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.1	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.01	% FS
	Çemberli rastgele yürüyüş	-	0.06	°/√ saat
	Bant genişliği	-	200	Hz
Hızlandırıcı	Dinamik ölçüm aralığı	-	16	g
	Bias istikrarı	Allan varyansı (16g aralığı, normal sıcaklık)	0.02	mg
	Bias istikrarı	10 s ortalaması (-40 °C ~ + 80 °C, sabit sıcaklık)	0.03	mg
	Önyargı	Sıfır tarafsızlık aralığı	1	mg
		Tam sıcaklık aralığında sıfır yanlısı değişim	1	mg
		Tekrarlanabilirliği başlat	0.2	mg
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.3	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması	0.02	% FS
	Hız rastgele yürüyüş	-	0.08	m/s/√hr
	Bant genişliği	-	200	Hz
İletişim arayüzü	Tek yönlü SR422	Baud oranı	460.8	MHz
İletişim arayüzü	Örnekleme sıklığı	UART	1000	Hz
Elektriksel özellikler	Voltaj	-	5	V
	Güç tüketimi	-	1.5	W
	Dalgalanma	P-P	150	mV
Yapısal özellikler	Boyut	-	38.6×44.6×21.5	mm
Yapısal özellikler	Ağırlık	-	65±2	g
Kullanım ortamı	Çalışma sıcaklığı	-	-40~80	°C
	Depolama sıcaklığı	-	-45 ~ 85	°C
	titreşim	-	20~2000Hz,6.06g
	Etkisi	-	6000 g,0.5ms
Güvenilir	MTBF	-	20000	h
Güvenilir	Sürekli çalışma süresi	-	120	h

Ürün genel bakışı

IMU300C-A0-IMU, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcıya sahip, mikro-makine teknolojisine (MEMS) dayalı bir eylemsizlik ölçüm birimi (IMU) dir.3 açı hızı ve 3 hızlanma çıkartır- Hayır.

Elektriksel arayüz

IMU300C-A0-IMU ürününün elektrikli konektörü J30J-15 TJL'dir ve spesifik temas tanımı ve tahsisatı aşağıdaki tabloda gösterilmiştir:

Dikiş numarası	Adı	Türü	Not:
1	TxD-	Çıkış	RS422
2	RxD-	Giriş	RS422
3	TST_1	Çıkış
4	TOV_1	Çıkış
5	RST	Giriş
6	GND	Giriş
7	Yedek
8	VCC_5V	Güç kaynağı	+5v
9	TxD+	Çıkış	RS422
10	RxD+	Giriş	RS422
11	ExtTrig	Giriş	5V eşzamanlı giriş
12	GND	Giriş
13	GND	Giriş
14	Yedek
15	GND	Güç zemini

Boyut
