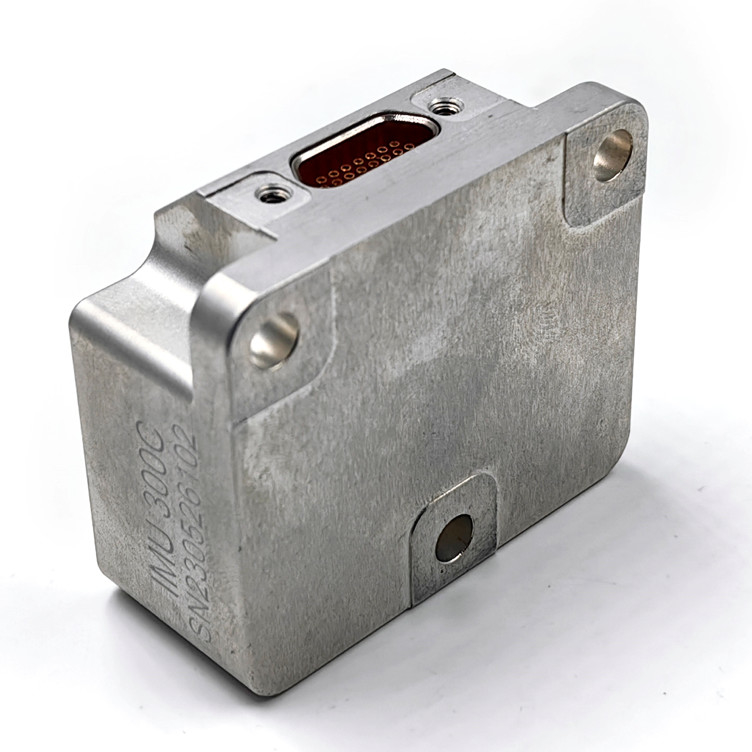

200 Hz Gyro Hızlandırıcı 6 Eksenli Imu Sensörü İnersiyon Ölçümü

Name: 200 Hz Gyro Hızlandırıcı 6 Eksenli Imu Sensörü İnersiyon Ölçümü
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	IMU300C
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T,L/C
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün Adı:

İnersyal Ölçüm Birimi

cayro ölçüm aralığı:

±500º/s

jiroskop Sıfır önyargı kararlılığı:

0,3 derece/saat

açılı rastgele yürüyüş:

0.06 derece /√h

ivmeölçer aralığı:

16G

acc yanılsama istikrarı:

0.02 mg

Ölçek faktörü:

%0,02 FS

Bant genişliği:

200HZ

Çıkış:

RS422

Ambalaj bilgileri:

sünger/kutu

Yetenek temini:

500/ay

Vurgulamak:

200 Hz imu sensörü

Giro hızlandırıcı 6 eksenli imu sensörü

Yüksek doğruluklu 6 eksenli imu sensörü

Ürün Açıklaması

6 Eksen Jiroskop İvmeölçer Yüksek Hassasiyetli Atalet Ölçüm Sensörü

Ürün özellikleri

Üç eksenli dijital jiroskop:
1. ± 500º/s dinamik ölçüm aralığı;
2. Sıfır önyargı kararlılığı: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN);
Üç eksenli dijital ivmeölçer:
1. ± 16 G dinamik ölçüm aralığı;
2. Sıfır önyargı kararlılığı: 0.1mg (GJB, 10S), 0.02mg (ALLAN);
Yüksek güvenilirlik: MTBF > 20000 saat;
Tam sıcaklık aralığında (-40 ℃ ~ 80 ℃) garantili doğruluk: dahili yüksek performanslı sıcaklık kalibrasyonu ve kompanzasyon algoritması;
Güçlü titreşim koşulları altında çalışmaya uygun;
Arayüz 1 yönlü RS422
STIM300 ile uyumlu

Ürün göstergeleri

Parametre		Test koşulları	Tasarım doğruluğu	Birim
Jiroskop	Dinamik ölçüm aralığı	-	±500	º/s
	Önyargı kararlılığı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	0.3	º/sa
	Önyargı kararlılığı	10 s ortalama (-40 ℃ ~ + 80 ℃, sabit sıcaklık),	3.0	º/sa
	Önyargı	Sıfır önyargı aralığı	0.1	º/s
		Tam sıcaklık aralığında sıfır önyargı değişimi	0.01	º/s
		Başlangıç tekrarlanabilirliği	0.005	º/s
		Önyargı üzerindeki doğrusal ivmenin etkisi	0.002	º/s/g
		Önyargı üzerindeki titreşimin etkisi, titreşimden önce ve sonraki değişim	0.002	º/s/g
		Önyargı üzerindeki titreşimin etkisi, titreşimden önce ve titreşim sırasında değişim	0.001	º/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.1	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmama	0.01	%FS
	Açısal rastgele yürüyüş	-	0.06	°/√sa
	Bant genişliği	-	200	Hz
İvmeölçer	Dinamik ölçüm aralığı	-	16	g
	Önyargı kararlılığı	Allan varyansı (16g aralığı, normal sıcaklık)	0.02	mg
	Önyargı kararlılığı	10 s ortalama (-40 ℃ ~ + 80 ℃, sabit sıcaklık)	0.03	mg
	Önyargı	Sıfır önyargı aralığı	1	mg
		Tam sıcaklık aralığında sıfır önyargı değişimi	1	mg
		Başlangıç tekrarlanabilirliği	0.2	mg
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.3	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmama	0.02	%FS
	Hız rastgele yürüyüşü	-	0.08	m/s/√sa
	Bant genişliği	-	200	Hz
İletişim arayüzü	1 yönlü SR422	Baud hızı	460.8	MHz
İletişim arayüzü	Örnekleme frekansı	UART	1000	Hz
Elektriksel özellikler	Gerilim	-	5	V
	Güç tüketimi	-	1.5	W
	Dalgalanma	P-P	150	mV
Yapısal özellikler	Boyut	-	38.6×44.6×21.5	mm
Yapısal özellikler	Ağırlık	-	65±2	g
Kullanım ortamı	Çalışma sıcaklığı	-	-40~80	℃
	Depolama sıcaklığı	-	-45~85	℃
	Titreşim	-	20~2000Hz,6.06g
	Darbe	-	6000g,0.5ms
Güvenilirlik	MTBF	-	20000	sa
Güvenilirlik	Sürekli çalışma süresi	-	120	sa

Ürüne genel bakış

IMU300C-A0-IMU, mikromekanik teknolojiye (MEMS) dayalı bir atalet ölçüm birimidir (IMU), dahili yüksek performanslı MEMS jiroskop ve MEMS ivmeölçer ile 3 açısal hız ve 3 ivme çıkışı sağlar.

Elektriksel arayüz

IMU300C-A0-IMU ürününün elektrik konnektörü J30J-15 TJL'dir ve özel temas tanımı ve tahsisi aşağıdaki tabloda gösterilmektedir:

Dikiş numarası	Adı	Tip	Açıklama
1	TxD-	Çıkış	RS422
2	RxD-	Giriş	RS422
3	TST_1	Çıkış
4	TOV_1	Çıkış
5	RST	Giriş
6	GND	Giriş
7	Yedek
8	VCC_5V	Güç kaynağı	+5v
9	TxD+	Çıkış	RS422
10	RxD+	Giriş	RS422
11	ExtTrig	Giriş	Senkron giriş 5V
12	GND	Giriş
13	GND	Giriş
14	Yedek
15	GND	Güç toprağı

Boyut
