0.05deg/h Tarafsızlık Kararsızlığı MEMS Gyro Çipler Yüksek Performanslı Gyro PCB

0.05deg/h Tarafsızlık Kararsızlığı MEMS Gyro Çipler Yüksek Performanslı Gyro PCB

Marka Adı: Firepower
Model Numarası: MGZ332HC
Moq: 1
fiyat: Anlaşılabilir
Ödeme Şartları: T/T
Tedarik Yeteneği: 500/ay
Ayrıntılı Bilgiler
Menşe yeri:
Çin
Ürün Adı:
GYRO PCB
Aralık:
400 derece/sn
Bant genişliği:
> 90Hz
Karar:
24 bit
Ölçek faktörü:
20000 lbs/derece/sn
Gecikme (özel):
3 saniye
Önyargı Kararsızlığı:
0,05 derece/saat
Ambalaj bilgileri:
sünger+kutu
Yetenek temini:
500/ay
Vurgulamak:

Yüksek Performanslı MEMS Gyro Çipleri

,

MEMS Gyro Chips PCB

,

Yüksek Performanslı Girokart PCB

Ürün Açıklaması

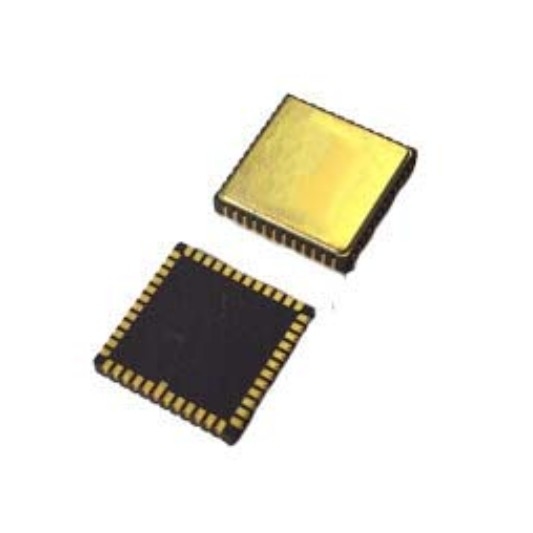

MEMS Gyro Chips Yüksek Performanslı Gyro PCB



PCB tasarımı:

VCP, VREF, VBUF ve VREG tuşları için koplama kondansatörleri mümkün olduğunca tuşlara yakın yerleştirilmeli ve izlerin eşdeğer direnci en aza indirilmelidir.VREF için koplama kapasitörlerinin diğer uçları, VBUF ve VREG, en yakın AVSS _ LN'ye bağlanır ve daha sonra manyetik bir boncuk aracılığıyla sinyal zemine bağlanır. VCC ve VIO için koplama kondansatörleri de karşılık gelen pinlere yakın yerleştirilir.VCC normal işlevdeyken, toplam akım yaklaşık 35 mA olacaktır, bu da voltaj istikrarını sağlamak için geniş bir PCB izi gerektirir.Stres yoğunluğu alanlarından kaçınmak için bileşenleri bulunBüyük ısı dağıtım elemanlarından ve dış mekanik temas, ekstrüzyon ve çekim alanlarından kaçınmak gerekir.Ayrıca konumlandırma vidalarının genel kurulum sırasında çarpmaya eğilimli olduğu alanlar.


0.05deg/h Tarafsızlık Kararsızlığı MEMS Gyro Çipler Yüksek Performanslı Gyro PCB 0

Ürün hakkında

performansı   MGZ1 MGZ2 MGZ3 MGZ4 MGZ5 MGZ6
Aralık deg/s 500 500 500 400 400 8000
Bant Genişliği @ 3DB özelleştirilmiş) Hz 250 250 250 200 100 200
Çıktı doğruluğu ((dijital SPI) Bitler 24 24 24 24 24 24
Çıkış oranı (ODR) (özel) Hz 12K. 12K. 12K. 12K. 12K. 12K.
Gecikme (özel) ms <2 <2 <2 <2 <3 <2
Önyargı kararlılığı ((Allan Eğri @ 25°C) deg/hr ((1o) <0.5 <0.2 <0.3 <0.1 <0.1 < 5
Önyargı kararlılığı ((10saverage@25°C) deg/hr ((1o) <3 < 1 < 2.5 <0.5 <0.5 <20
Önyargı kararlılığı ((1serror@25°C) deg/hr ((1o) <9 <3 < 7.5 <1.5 <1.5 < 60
Önyargı sıcaklık kayması deg/Hr/C <2 < 1 <2 <0.5 <0.5 < 5
Önyargı tekrarlanabilirliği ((25°C) deg/hr ((1o) <3 < 1 <3 <0.5 <0.5 < 5
Korku faktörü tekrarlanabilirliği ((25°C) ppm (((1o) < 50 ppm < 50 ppm < 50 ppm < 50 ppm <20 ppm < 10 ppm
Korku faktörü sürüklenmesi ((1 sigma) ppm (((1o) ±200 ppm ±200 ppm ±200 ppm ±200 ppm ± 100 ppm ± 100 ppm
Korku faktörü doğrusal değil (tam sıcaklıkta) ppm < 300 ppm < 300 ppm < 300 ppm < 300 ppm < 200 ppm < 100 ppm
Çemberli rastgele yürüyüş ((ARW) °/√h <0.15 <0.15 <0.125 <0.025 <0.025 < 1
Karar °/saat < 1 <0.5 < 1 <0.1 <0.1 < 5
Gürültü ((Sıradan Sıraya) deg/s <±0.25 <±0.20 <±0.2 <±0.1 <±0.1 < ± 1
GValue hassasiyeti °/saat/g <3 < 1 <3 < 1 < 1 <3
Titreleme düzeltme hatası ((12gRMS,20-2000) °/saat/g ((rms) <3 < 1 <3 < 1 < 1 < 1
Güçlenme süresi ( geçerli veriler) s 1 1 1 1 1 1
Çevreye uygunluk
Çarpışma (açık güç) 500g (1ms, 1/2 sinüs)
Çarpışma direnci (kuvayı kapat) 1wg 5ms
titreşim (güç açık) 12g rms (20Hz ila 2kHz)
Çalışma sıcaklığı -45°C----+85°C
Depolama sıcaklığı -50°C----+105°C
Yüksek aşırı yükleme direnci (poweroff)   10000 g 20000g



0.05deg/h Tarafsızlık Kararsızlığı MEMS Gyro Çipler Yüksek Performanslı Gyro PCB 1



Kurulum

Yüksek performanslı MEMS jiroskopu yüksek hassasiyetli bir test ekipmanıdır.Aygıtın PCB kartına monte edilmesi sırasında aşağıdaki yönleri dikkate alınması önerilir:1. Sensörün PCB'ye yerleştirilmesini değerlendirmek ve optimize etmek için, tasarım aşamasında aşağıdaki yönleri dikkate almak ve ek araçlar kullanmak önerilir:Sıcak taraftaMekanik gerginlik için: bükme ölçümü ve/veya sonlu eleman simülasyonu; darbe dayanıklılığı: hedef uygulamanın PCB'si önerilen şekilde lehimlendikten sonra,düşme testi yapılır.- 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): Genellikle PCB kalınlığının minimumda tutulması önerilir (önerilen: 1.6 ~ 2.0 mm), çünkü ince bir PCB kartının doğal gerginliği küçüktür;- Sensörü düğmenin hemen altına veya düğmeye yakın yerleştirmek mekanik stres nedeniyle önerilmez.Sensörün çok sıcak bir noktaya, örneğin bir denetleyici veya grafik çipine yakın yerleştirilmesi tavsiye edilmez, çünkü bu PCB kartını ısıtabilir ve sensörün sıcaklığının yükselmesine neden olabilir.
