6 eksen İnersyal Ölçüm Birimleri Düşük Tarafsızlık IMU 500deg/S Aralık

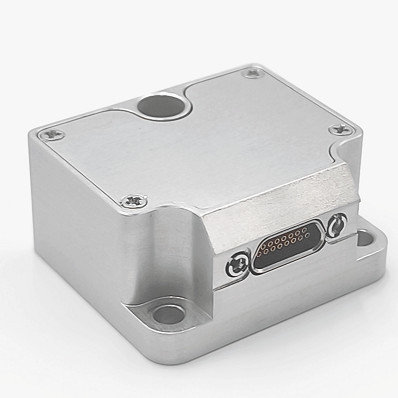

Name: 6 eksen İnersyal Ölçüm Birimleri Düşük Tarafsızlık IMU 500deg/S Aralık
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI200H-A0
Price: 3,003.00 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	GI200H-A0
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	1000/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

CE ROHS

Ürün adı:

İnersyal Ölçüm Birimi

Gryo aralığı:

±500 derece/sn

İvmeölçer ölçüm aralığı:

16G

İvmeölçer allan varyansı:

0.02 mg

Gryo allan varyansı:

0,6 derece/saat

MTBF:

20000 saat

Gyro ölçek faktörü doğrusal olmama durumu:

%0,02 FS

Titreşim:

20~2000Hz

Ambalaj bilgileri:

Süngerli kutu

Yetenek temini:

1000/ay

Vurgulamak:

500°S İnersiyon Ölçüm Birimleri

Yüksek hassasiyetli eylemsizlik ölçüm birimleri

Düşük yanılsama İnersyal Ölçüm Birimleri

Ürün Açıklaması

Düşük önyargılı IMU 500deg/S Menzilli Atalet Ölçüm Birimleri

Ürün Açıklaması

GI200H-A0-IMU, mikro-mekanik teknolojiye (MEMS) dayalı bir atalet ölçüm birimidir (IMU). Dahili yüksek performanslı MEMS jiroskop ve MEMS ivmeölçer ile 3 açısal hız ve 3 ivme çıkışı sağlar.

Ana Özellikler

1) Üç eksenli dijital jiroskop:

± 500º/s dinamik ölçüm aralığı;
Sıfır önyargı kararlılığı: 3 °/h (GJB, 10s), 0.6 °/h (ALLAN);

2) Üç eksenli dijital ivmeölçer:

±16g dinamik ölçüm aralığı;
Sıfır önyargı kararlılığı: 0.1mg (GJB, 10S), 0.02mg (ALLAN);

3) Yüksek güvenilirlik: MTBF > 20000h;
4) Tam sıcaklık aralığında (-40 ℃~ 70 ℃) garanti edilen doğruluk: dahili yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;
5) Güçlü titreşim koşulları altında çalışmaya uygun;
6) Arayüz 1 kanallı RS42

Ana Uygulama

Taktik ve Endüstriyel İHA
Akıllı Mühimmat
Arayıcı

Ürün göstergeleri

Parametre		Test koşulları	Tasarım doğruluğu	Birim
Jiroskop	Dinamik ölçüm aralığı	-	±500	º/s
	Sıfır önyargı kararlılığı	Allan varyansı (500 °/s aralığı, normal sıcaklık)	0.6	º/h
	Sıfır önyargı kararlılığı	10 s ortalama (-40 ℃ ~ + 70 ℃, sabit sıcaklık),	3	º/h
	Sıfır önyargı	Sıfır önyargı aralığı	0.1	º/s
		Tam sıcaklık aralığında sıfır önyargı değişimi	0.03	º/s
		Başlangıç tekrarlanabilirliği	0.005	º/s
		Önyargı üzerindeki doğrusal ivmenin etkisi	0.002	º/s/g
		Titreşimin sıfır önyargı üzerindeki etkisi, titreşimden önce ve sonraki değişiklik	0.003	º/s/g
		Titreşimin sıfır önyargı üzerindeki etkisi, titreşimden önce ve titreşim sırasında değişiklik	0.003	º/s/g
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.2	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmama	0.02	%FS
	Bant genişliği	-	200	Hz
İvmeölçer	Dinamik ölçüm aralığı	-	16	g
	Sıfır önyargı kararlılığı	Allan varyansı (16g aralığı, normal sıcaklık)	0.02	mg
	Sıfır önyargı kararlılığı	10 s ortalama (normal sıcaklık, 1σ)	0.1	mg
	Sıfır önyargı	Sıfır önyargı aralığı	1	mg
		Tam sıcaklık aralığında sıfır önyargı değişimi	1	mg
		Başlangıç tekrarlanabilirliği (1σ)	0.2	mg
	Ölçek faktörü	Ölçek faktörü doğruluğu	0.3	%
	Ölçek faktörü	Ölçek faktörü doğrusal olmama	0.02	%FS
	Bant genişliği	-	200	Hz
İletişim arayüzü	1 kanallı SR422	Baud hızı	460.8	MHz
İletişim arayüzü	Örnekleme frekansı	UART	1000	Hz
Elektriksel özellikler	Gerilim	-	5±0.1	V
	Güç tüketimi	-	≤1.5	W
	Dalgalanma	P-P	150	mV
Yapısal özellikler	Boyut	Tolerans ± 0.1	38.5×44.5×21.5	mm
Yapısal özellikler	Ağırlık	Saksılama/saksılama yok	70±2/45±2	g
Kullanım ortamı	Çalışma sıcaklığı	-	-40~70	℃
	Depolama sıcaklığı	-	-45~85	℃
	Titreşim	-	20~2000Hz,6.06g
	Darbe	-	6000g,0.5ms
Güvenilirlik	MTBF	-	20000	h
Güvenilirlik	Sürekli çalışma süresi	-	120	h

Ürün Yapısı

6 eksen İnersyal Ölçüm Birimleri Düşük Tarafsızlık IMU 500deg/S Aralık 0
U38.5mm x G44.5mm x Y21.5mm (U x G x Y)
