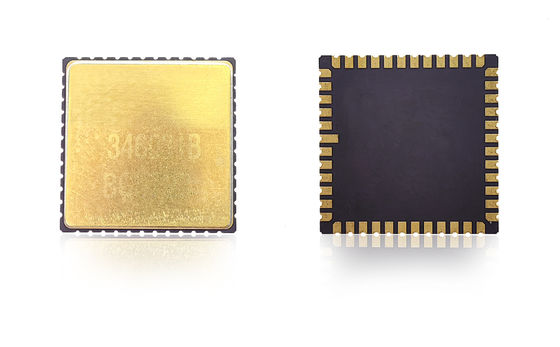

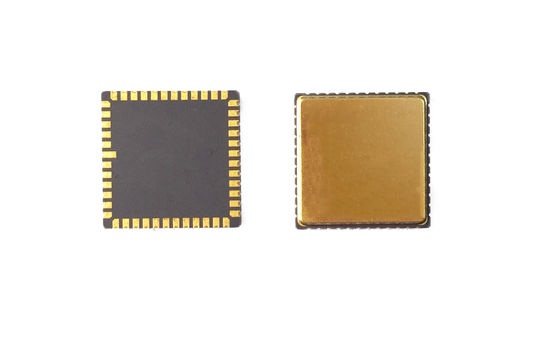

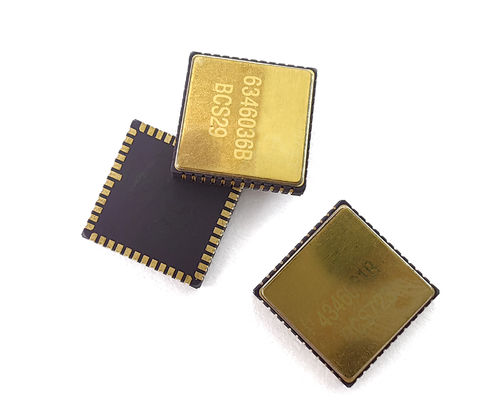

Yüksek hassasiyetli MEMS Giroskop Çip, IMU Hızlandırıcı Girosu için 1°/h Bias Kararsızlığı

Marka Adı:	Firepower
Model Numarası:	MGZ330HC-O1
Moq:	1
Ödeme Şartları:	L/C,T/T
Tedarik Yeteneği:	500pcs

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

CHINA

Sertifika:

Ürün adı:

MEMS Gyroscope Chip

10s önyargı stabilitesi:

<1°/saat

(Önyargı kararlılığı @1s:

<3°/saat

Açısal rastgele yürüyüş:

<0,05°/ √h

Aşırı sıcaklık hatası:

<1°/saat

Veri oranı:

12 bin

Packaging Details:

Wooden box

Yetenek temini:

500pcs

Vurgulamak:

Üç Eksenli Hareket Simülasyon Dönüştürücü

Çok fonksiyonlu Dönüştürücü

Girosensör Test Dönüştürücü

Ürün Açıklaması

Yüksek hassasiyetli MEMS Giroskop Çip, IMU Hızlandırıcı Girosu için 1°/h Bias Kararsızlığı

MEMS Jiroskop Çip, dönüş hızının doğru ölçümü için tasarlanmış minyatür katı halli açı hızı sensörüdür.Gelişmiş MEMS mikro-makine teknolojisini ve kapalı döngü sürücü mimarisini içerir.Yüksek hassasiyet, düşük yanılsama istikrarsızlığı ve mükemmel titreşim direnci.

Çip özellikleriDijital çıkışSPI veya UART arayüzü üzerinden ve dinamik ortamlarda tutarlı bir performans sağlamak için tamamen sıcaklık telafi edilir.UAV'ler, robotik, araç dengeleme sistemleri ve taktiksel dereceli inersiyel navigasyon birimleri.

Ana parametreler

Performans	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1
Aralık ( derece/s)	400	400	400
Bant Genişliği @ 3DB (özel) (Hz)	200	200	300
Çıkış doğruluğu (dijital SPI) (bit)	24	24	24
Çıktı hızı (ODR) (özel) (Hz)	12K.	12K.	12K.
Gecikme (özel) (ms)	<1.5	<1.5	< 1
Bias istikrarı (deg/hr(1o))	<0.1	<0.5	<0.1
Bias istikrarı (1σ 10s) (deg/hr(1o))	< 1	< 5	< 1
Bias istikrarı (1σ 1s) (deg/hr(1o))	<3	<15	<3
Sıcaklık üzerindeki önyargı hatası (1σ) (deg/hr (((1o))	< 10	<30	10
Bias sıcaklık değişimleri, kalibre ((1σ) (deg/hr ((1o))	< 1	< 10	< 1
Bias tekrarlanabilirliği (deg/hr(1o))	<0.5	<3	<0.3
25°C'de ölçek faktörü (lbs/deg/s)	16000	16000	20000
Ölçek faktörü tekrarlanabilirliği (1σ) (ppm ((1o))	<20 ppm	<20 ppm	< 100 ppm
Ölçek faktörü ve sıcaklık (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Ölçek faktörünün doğrusal olmaması (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
Köşeli rastgele yürüyüş (ARW) (°/√h)	<0.05	<0.25	<0.05
Gürültü (Pik'ten Pik'e) (değre/s)	<0.35	<0.4	<0.25
GDeğer duyarlılığı (°/saat/g)	< 1	<3	< 1
Titreme düzeltme hatası (12gRMS,20-2000) (°/hr/g ((rms))	< 1	<3	< 1

Çevreye Uygunluk

Çarpışma (açık güç)	500 g, 1 saniye
Çarpışma direnci (kuvayı kapat)	10000g, 10ms
Titreme (işletilen güç)	18g rms (20Hz'den 2kHz'ye)
Çalışma sıcaklığı	-40oC'den +85oC'ye kadar
Depolama sıcaklığı	-55oC'den +125oC'ye kadar
Besleme voltajı	5±0,25V
Mevcut tüketim	45ma

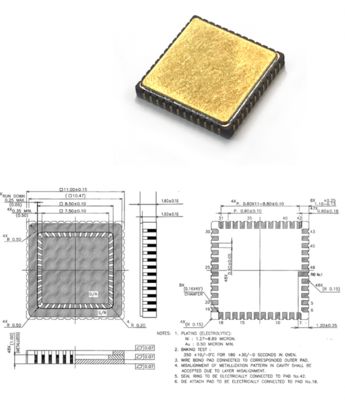

PCB Tasarımı

VCP, VREF, VBUF ve VREG çubukları için koplama kondansatörleri, izlerin eşit direncini en aza indirerek çubuklara mümkün olduğunca yakın yerleştirilmelidir.VREF için koplama kapasitörlerinin diğer uçları, VBUF ve VREG, en yakın AVSS_LN'e bağlanır ve daha sonra manyetik bir boncuk aracılığıyla yerleşime sinyal verir.

VCC ve VIO için koplama kondansatörleri, karşılık gelen pinlere yakın yerleştirilmelidir.Voltaj istikrarını sağlamak için geniş PCB izleri gerektiren.

Pürüzsüz montaj için, paket altındaki rotadan kaçının ve bileşenleri stres konsantrasyon alanlarından uzaklaştırın.Dış mekanik temas noktaları, ve kurulum sırasında bükülmeye eğilimli alanlar.
