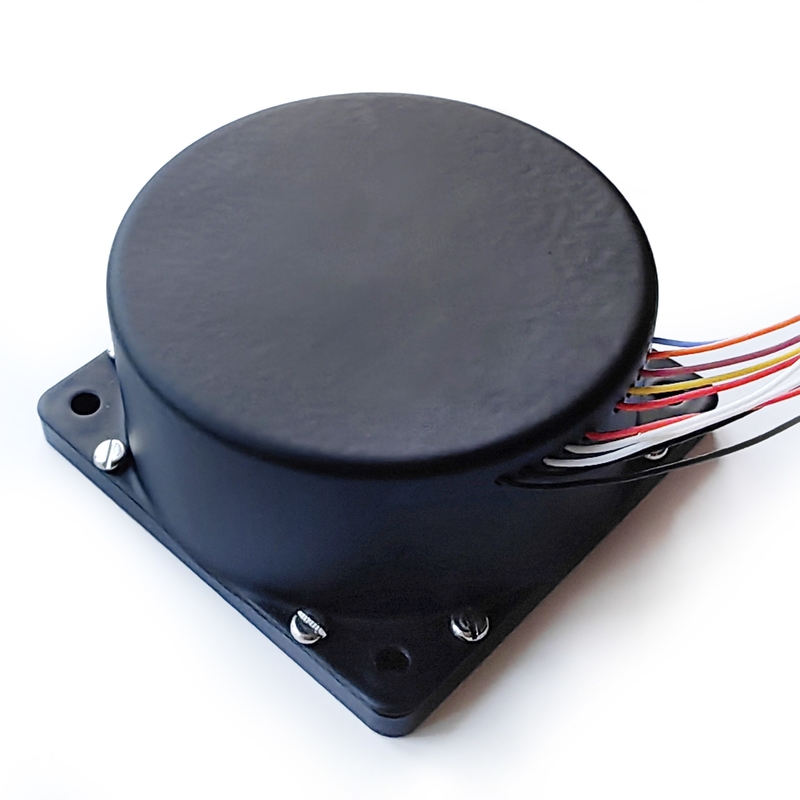

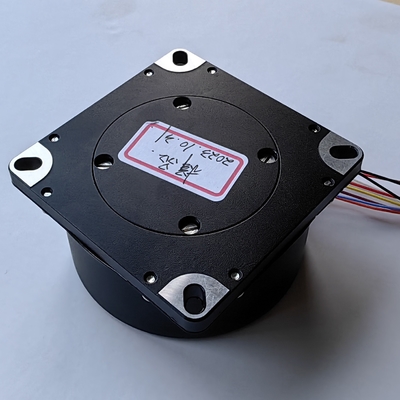

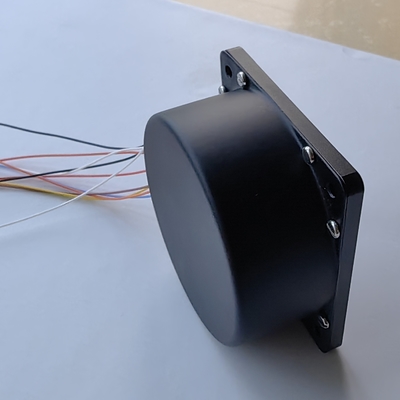

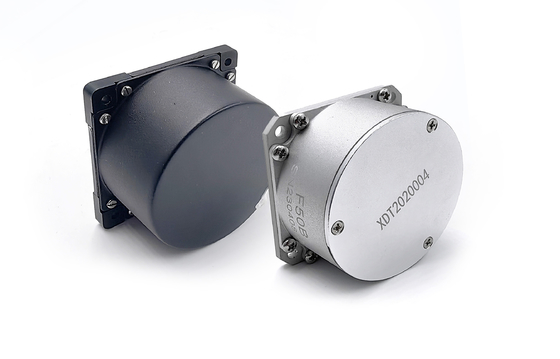

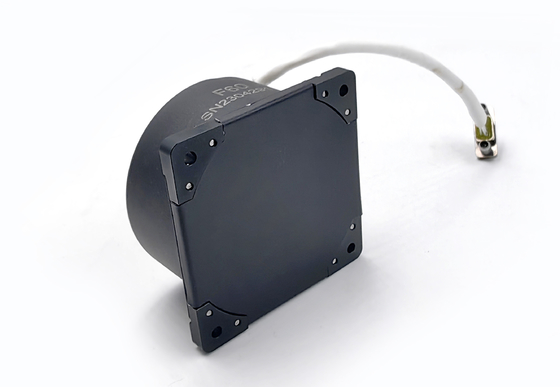

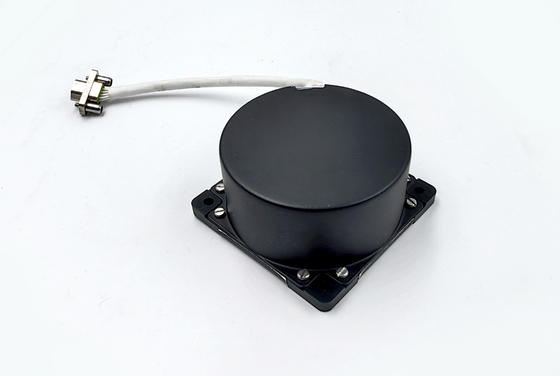

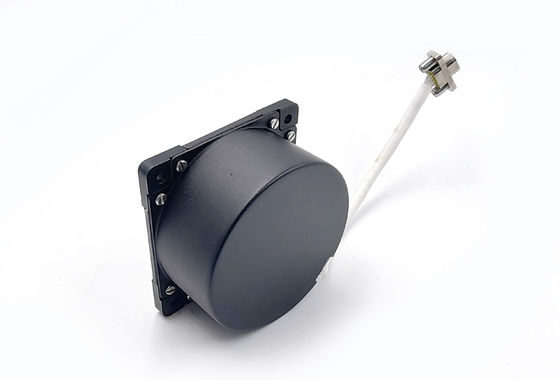

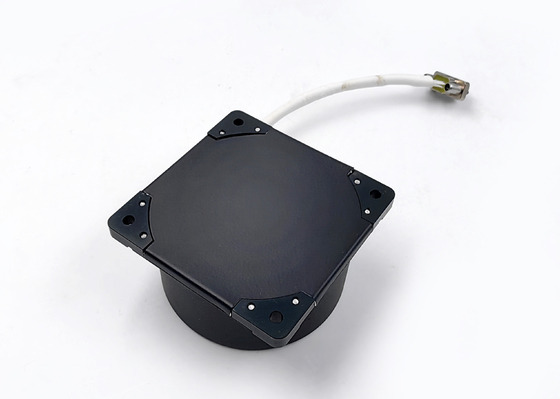

Dijital Kapalı Döngü Modu Fiber Optik Giroskop Düşük Sıfır Tarafsızlık Satity

Marka Adı:	Firepower
Model Numarası:	F70A
Moq:	1 adet
fiyat:	US$3,150.00~3,250.00
Ödeme Şartları:	T/T
Tedarik Yeteneği:	Ayda 500 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

Ölçüm aralığı:

±400~±800°/s

sıfır önyargı kararlılığı:

≤0,05°/saat, 10s

Sıfır Sapma Tekrarlanabilirliği:

≤0,05°/saat

Rastgele yürüyüş katsayısı:

≤0,005°/√h

Ölçek faktörü doğrusal olmama:

≤50ppm

Ölçek faktörü tekrarlanabilirliği:

≤50ppm

Ölçek faktörü asimetrisi:

≤50ppm

Başlangıç saati:

≤1s

Bant genişliği:

500 Hz

Güç kaynağı:

±5±0,15V

Güç:

≤6W

Çalışma sıcaklığı:

-40~+70°C

Depolama sıcaklığı:

-55~+85°C

Titreşim:

20~2000Hz, 0.06g2/Hz

Etki:

30g, 11ms

Baud Hızı:

921600 (Özelleştirilebilir) bps

Çıkış Modu:

RS-422

Bağlantı:

J30J-15TJL/(Kustomlaştırılabilir)

Genel boyutlar:

70mm*70mm*30mm

Kurulum:

62mm*62mm

Ambalaj bilgileri:

sünger ve kutu

Yetenek temini:

Ayda 500 adet

Vurgulamak:

Düşük Sıfır Tarafsızlıklı Fiber Optik Giroskop

Kapalı döngü Fiber Optic Giroskopu

Kapalı döngü fiber optik gyros

Ürün Açıklaması

Temel Bilgi.

Model NO.

F70

Çukur miktarlarını ölçmek

Bekar

Doğruluk Derecesi

0.05 derece/saat.

IP derecelendirme

IP67

Sertifikasyon

Özel

Ölçme aralığı

800 derece/S

Önyargı Dayanıklılığı

0.05 derece/saat.

Rastgele yürüyüş katsayısı

0.005 derece/saat.

Güç kaynağı

Baud oranı

115200~921600Hz

Taşıma Paketi

Sünger ve Kutu

Özellikleri

70 mm × 70 mm × 32 mm

HS kodu

9031809090

Üretim Kapasitesi

500/ay

Ürün Tanımı

Yüksek bant genişliği optik fiber yüksek hassasiyetli jiroskop kısa etkinleştirme süresi

Fiber optik jiroskop, açı hızına duyarlı bir fiber sensörüdür. Temel çalışma prensibi Sagnac etkisini kullanmaktır:Işık kaynağı tarafından yayılan ışık dalgası ışın bölücü tarafından ikiye ayrılır., ve iki ışın ışınları sırasıyla ileri ve geri yönlerinde olacak.

Ürün yapısı ve özellikleri
Jiroskop yapısı tipik bir optik fiber halka yapısı tasarım şemasını benimsiyor ve minyatürleştirme entegre tasarımından, yapısal istikrar (şok ve titreşime direnç),Anti-resonans, yapısal simetri, kurulum kolaylığı ve termal tasarım (sıcaklık özellikleri) ve diğer yönler dikkate alındı ve mevcut jironun yapısı optimize edildi ve tasarlandı.

ana jiromotor parametreleri
Doğruluk dışı ölçek faktörü: ≤50ppm (1σ)
Ölçek faktörü asimetrisi: ≤50ppm (1σ)
Ölçek faktörü tekrarlanabilirliği: ≤50ppm (1σ)
Dinamik aralığı:±300°/s
Sıfır yanılsama istikrarı: ≤0.05°/h (1σ)
Sıfır yanılsama tekrarlanabilirliği: ≤0.05°/h (1σ)
Rastgele yürüyüş katsayısı: ≤0.005°/√h
Bant genişliği: ≥200Hz
Ağırlık: ≤ 250 g

Arayüz

Düğüm numarası	Tanımlama	Not:
1	+5V	+5V güç girişi
2	+5V	+5V güç girişi
3	-5V	-5V güç girişi
4	-5V	-5V güç girişi
5	±5VGND	Güçlenme zemini (Not: Jiro kabuğuna bağlanmamalıdır)
6	±5VGND	Güçlenme zemini (Not: Jiro kabuğuna bağlanmamalıdır)
7	T+	Girokart çıkış sinyali+
18	- Hayır.	Girokart çıkış sinyali...
Geri kalanı	Etkinleştir
