Üç Eksenli Entegre Fiber Optic Gyro Inertial Navigation Sistemi Servo Takip için Giroskop

Marka Adı:	FIREPOWER
Model Numarası:	3OG-40M
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	L/C, T/T
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

±500/±800°/s

Sıfır önyargı kararlılığı:

≤0,3°/saat

Sıfır önyargılı tekrarlanabilirlik:

≤0,3°/saat

Ölçek faktörü doğrusal olmama:

≤50ppm

Bant genişliği:

≥200Hz

Sıfır önyargı hassasiyeti:

≤0,07°/saat/G

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Vurgulamak:

Servo izleme fiber optik gyros

İnersiyonel navigasyon sistemi jiroskopu

Üç eksenli fiber optik gyros

Ürün Açıklaması

Ürün Tanımı

3OG-40MOptik Sagnac etkisine dayanan, ürünün hassas eksen boyunca taşıyıcının açısal hızını ölçmek için kullanılan bir eylemsizlik açısal hız sensörüdür.Ürünün açısal hız algılayıcı birimi bir optik fiber yüzüğüdür, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve yüksek hassasiyetli açısal hız sinyalini tespit etme amacına ulaşıldı

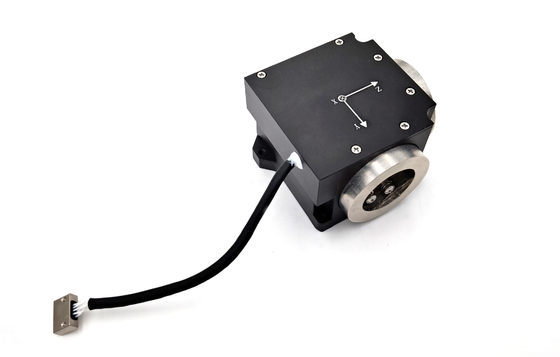

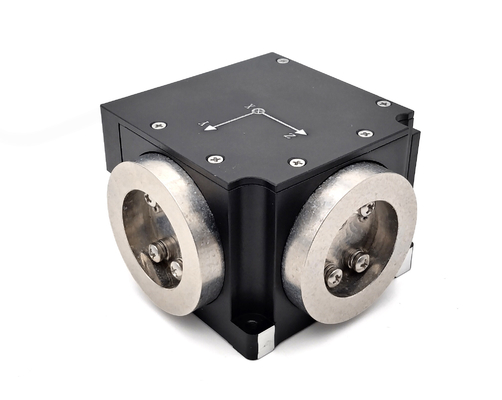

Ayrıntılar Resimler

Teknik parametreler

Seri Numara	Test öğesi	Birim	3OG-40	3OG-40M	3OG-56
1	Genel boyutlar	mm	71.5×71.5×45
2	Başlama saati	S	3	3	3
3	Sıfır konumu	(°) / saat	≤ 1	≤ 1	≤ 1
4	Sıfır yanılsama istikrarı Oda sıcaklığı (daimi sıcaklık)	(°) / saat	≤0.08 ((10s)	≤0.3 ((10s)	≤1 ((10s)
6	Sıfır önyargılı tekrarlanabilirlik	(°) / saat	≤0.08	≤0.3	≤ 1
7	Sıfır önyargı hassasiyeti	(°) /h/g	≤0.05	≤0.07	≤0.1
8	Rastgele yürüyüş katsayısı	() /h1/2	≤0.01	≤0.01	≤0.05
9	Ölçek faktörü doğrusal olmaması	ppm	≤20	≤50	≤ 100
10	Ölçek faktörü asimetrisi	ppm	≤10	≤30	≤50
11	Ölçek faktörü tekrarlanabilirliği	ppm	≤20	≤50	≤ 100
12	Sınır	(°) / saat	≤0.05	≤0.05	≤0.08
13	Karar	(°) / saat	≤0.05	≤0.05	≤0.05
14	Bant genişliği	Hz	≥ 200	≥ 200	≥ 200
15	Çalışma sıcaklığı	°C	-45+70	-45+70	-45+70
16	Depolama sıcaklığı	°C	-55+80	-55+80	-55+80
17	Dinamik aralık	(°) /s	±500/±800	±500/±800	±500/±1000
18	Besleme voltajı	V	+5	+5	+5
19	Sabit durum güç tüketim	W	≤4	≤4	≤4
20	Tam sıcaklık sabit devlet güç tüketimi	W	≤ 8	≤ 8	≤ 8
21	Anlık başlat akım	A	<2	<2	<2
