Karışıklık karşıtı, kompakt yapısı olan üç eksenli entegre FOG sensörü

Marka Adı:	Firepower
Model Numarası:	3OG-100
Moq:	1
fiyat:	Anlaşılabilir
Ödeme Şartları:	T/T
Tedarik Yeteneği:	500/month

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

China

Sertifika:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Vurgulamak:

Üç eksenli entegre FOG sensörü

Müdahale karşıtı FOG sensörü

Kompakt Yapı FOG sensörü

Ürün Açıklaması

1Ürün Genel Görünümü
3 eksenli entegre Fiber Optic Gyroscope (FOG, Fiber Optic Gyroscope), optik müdahale ilkesine dayanan yüksek hassasiyetli açısal hız sensörüdür.Işık fiber optik halka boyunca yayıldığında üretilen Sagnac etkisini ölçerek açı hızını tespit eder ve kesin tavır bilgisi verirGeleneksel mekanik jiroskoplarla karşılaştırıldığında, FOG sürtünme, uzun ömürlü, yüksek hassasiyetli ve şoka dayanıklı olma avantajlarına sahiptir.Modern inersiyel navigasyon ve pozisyon ölçüm sistemlerinde temel bir bileşen haline getirir.
Entegre üç eksenli tasarım, jiroskopun X, Y ve Z yönlerinde açısal hızı aynı anda ölçebileceği anlamına gelir.Sistem entegrasyonunun basitleştirilmesi ve pozisyon ölçümünün doğruluğunun iyileştirilmesi, havacılık, navigasyon, robotik, hassas ölçüm ve diğer alanlarda yaygın olarak kullanılır.

2. Yapı Tasarım
Fiber optik gyroscopy çekirdek sensörü, Sagnac etkisine dayanarak açı hızını ölçmekten sorumlu olan fiber optik gyroskopun çekirdek bileşenidir.Sinyal işleme ve kontrol modülü modüle eder, optik sinyalleri demodüle eder, güçlendirir ve dijitalleştirir ve yüksek hassasiyetli açısal hız verileri çıkarır.

3. Parametreler

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Başlama saati	s	3
2	Sıfır konumu	(°) / saat	≤0.3
3	Oda sıcaklığında sıfır yanılsama istikrarı (daimi sıcaklık)	(°) / saat	≤ 0,006 (10s düzeltme) ≤ 0,002 (100s düzeltme)
4	Sıfır yanılsama istikrarı sıcaklık değişimi ile (1 °C/min değişken sıcaklık, 100 s düz)	(°) / saat	≤0.008
5	Sıfır önyargılı tekrarlanabilirlik	(°) / saat	≤0.002
6	Sıfır önyargı hassasiyeti	(°) /h/g	≤0.003
7	Rastgele yürüyüş katsayısı	(o) /h1/2	≤0.0002
8	Ölçek faktörü doğrusal olmaması	ppm	≤ 5
9	Ölçek faktörü asimetrisi	ppm	≤2
10	Ölçek faktörü tekrarlanabilirliği	ppm	≤ 5
11	Sınır	(°) / saat	≤0.002
12	Karar	(°) / saat	≤0.002
13	Bant genişliği	Hz	≥ 200
14	Çalışma sıcaklığı	°C	-45+70
15	Depolama sıcaklığı	°C	-55+80
16	Dinamik aralık	(°) /s	±300
17	Besleme voltajı	V	+5
18	Normal sıcaklık sabit durum güç tüketimi	W	≤4.5
19	Tam sıcaklık sabit durum güç tüketimi	W	≤ 8
20	Anlık akımı başlat.	A	<2

4Üretim ortamları

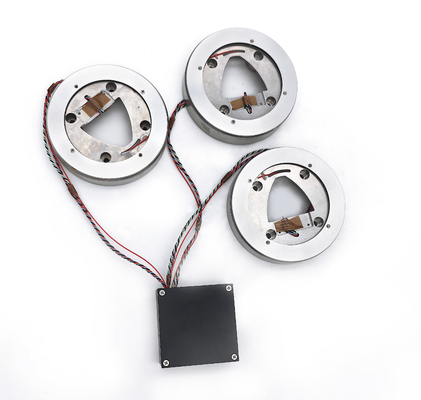

Karışıklık karşıtı, kompakt yapısı olan üç eksenli entegre FOG sensörü 0

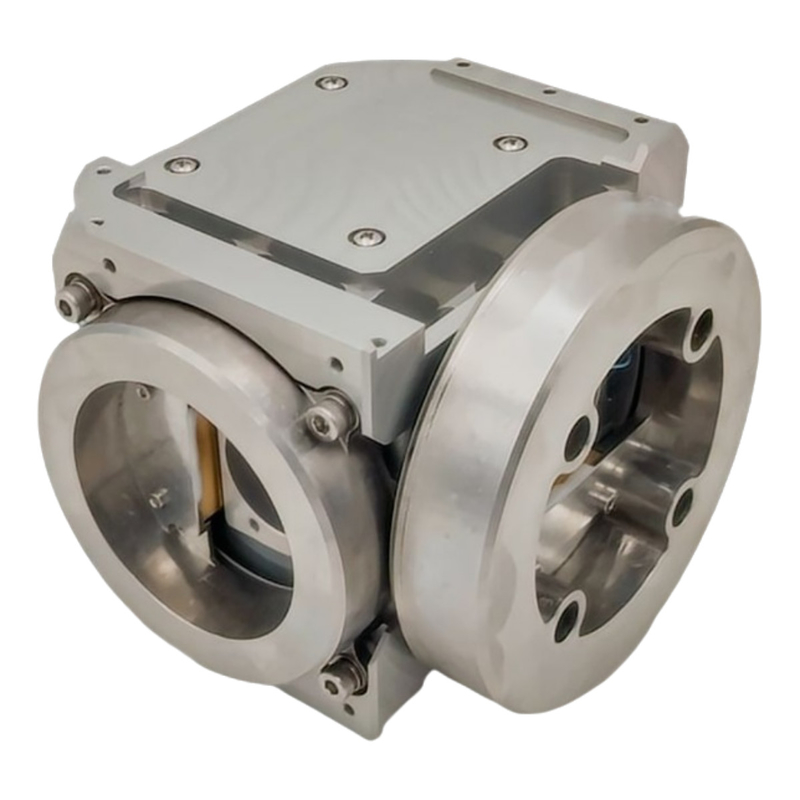

Karışıklık karşıtı, kompakt yapısı olan üç eksenli entegre FOG sensörü 2

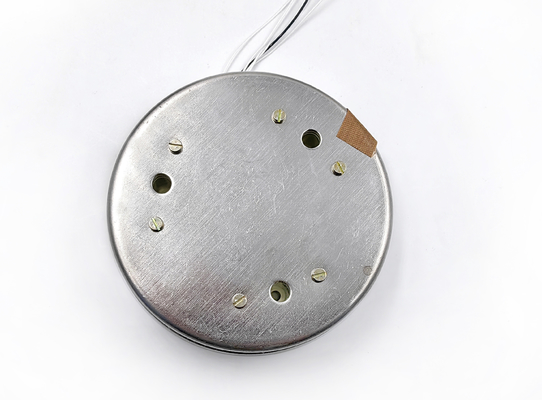

Karışıklık karşıtı, kompakt yapısı olan üç eksenli entegre FOG sensörü 4
