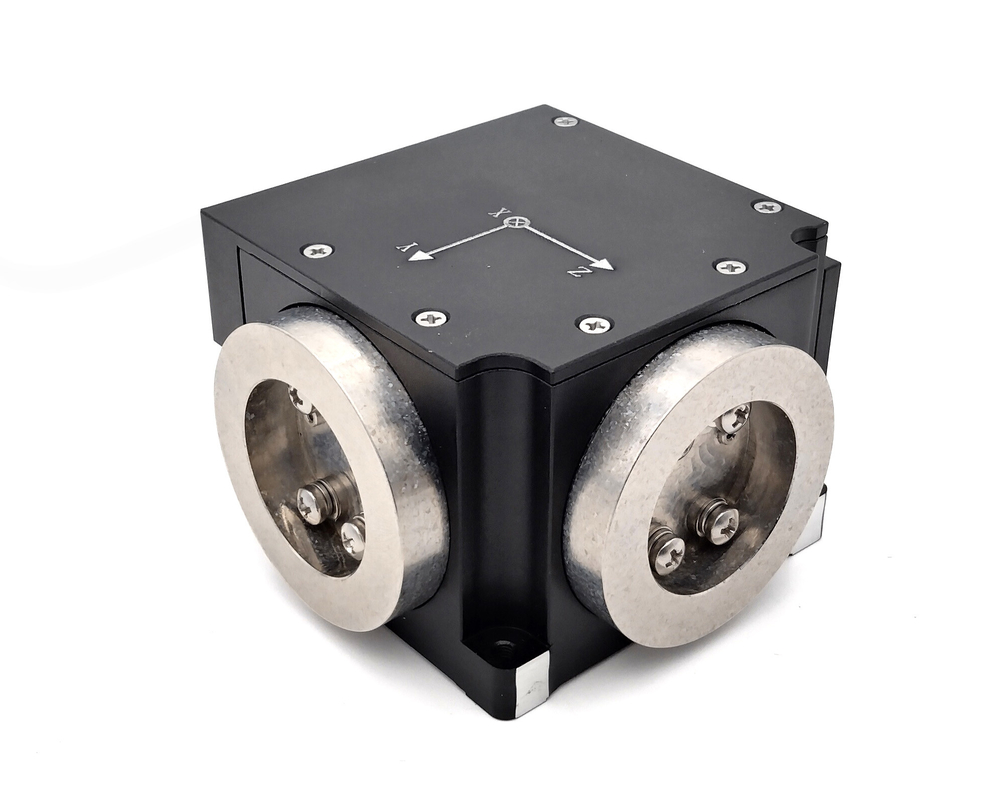

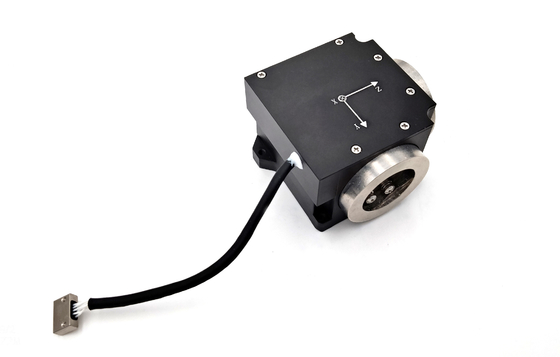

UGV navigasyonu için dijital kapalı döngü üç eksenli entegre fiber optik gyros

Marka Adı:	FIREPOWER
Model Numarası:	HG4930C
Moq:	1
fiyat:	7000$
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

±500°/s

Sıfır önyargı kararlılığı:

0,3°/saat

Sıfır önyargılı tekrarlanabilirlik:

0,3°/saat

Ölçek faktörü doğrusal olmama:

≤50ppm

Bant genişliği:

≥200Hz

Sıfır önyargı hassasiyeti:

≤0,07°/saat/G

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Vurgulamak:

UGV Navigasyon Fiber Optic Gyro

Üç eksenli fiber optik gyros

Kapalı Döngü Fiber Optic Gyro

Ürün Açıklaması

Ürün Tanımı

TG-40MOptik Sagnac etkisine dayanan, ürünün hassas eksen boyunca taşıyıcının açısal hızını ölçmek için kullanılan bir eylemsizlik açısal hız sensörüdür.Ürünün açısal hız algılayıcı birimi bir optik fiber yüzüğüdür, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, ve bu arada optik yol farkı sinyalinden dönüştürülen bir voltaj sinyali, sinyalin modülasyonu ve demodülasyonu gerçekleştirilebilmesi için kapalı döngü geri bildirime ve kontrolüne maruz kalır,ve yüksek hassasiyetli açısal hız sinyali algılama amacına ulaşılır.Optiksel açısal hız algılama birimi ve sinyal algılama biriminden oluşur, gyroskolar açısal artış bilgisi ve iç sıcaklık bilgisi sağlar.Özellikle orta ve yüksek hassasiyetli inersiyel navigasyon sistemi, konumlandırma ve yönelim sistemi, servo stabilizasyon sistemi vb. gibi uygulamalar için uygundur.

Tasarım

(a) Devre kutusu parçası, erbiyum dopulu bir fiber ışık kaynağı, bir sinyal algılama ve kontrol devresinden, bir fiber birleştiricisinden ve bir fotoelektrik dedektöründen oluşur;

(b) Algılayıcı sayaç başının parçası bir optik fiber bobinden ve bir Y dalga kılavuzundan oluşur;

Görünüm ve kurulum boyutu

(a)Genel boyutlar

Toplam boyut (mm):71.5mm ± 0,1mm * 71,5mm ± 0,1mm * 45,0mm ± 0,1mm (L * W * H, ölçüm başı dahil);

(b)Kurulum boyutları

Kurulum boyutu (mm):58.5mm ± 0.1mm * 53.0mm ± 0.1mm * 52.5mm ± 0.1mm * 44.5mm ± 0.1mm; Delik pozisyonu 4 * Φ3.5

Ağırlık

Ürünün toplam ağırlığı 370g±10g.

Teknik parametreler

Seri numarası	Test öğesi	Birim	Teknik gereksinimler
1	Başla.- Yukarı. zaman	s	3
2	Sıfır tarafsızlık istikrarı (10s düzleştirme)	(°) / saat	≤0.3
3	Sıfır önyargılı tekrarlanabilirlik	(°) / saat	≤0.3
4	Rastgele yürüyüş katsayısı	(o) /h1/2	≤0.01
5	Ölçek faktörü-doğrusallık	ppm	≤50
6	Ölçek faktörü tekrarlanabilirliği	ppm	≤50
7	Çalışma sıcaklığı	°C	-45~+70
8	Depolama sıcaklığı	°C	-55~+80
9	Dinamik aralık	(°) /s	± 500
10	Besleme voltajı	V	+5V
11	Sabit durum güç tüketimi (tam sıcaklık)	W	≤ 8

Çizim
