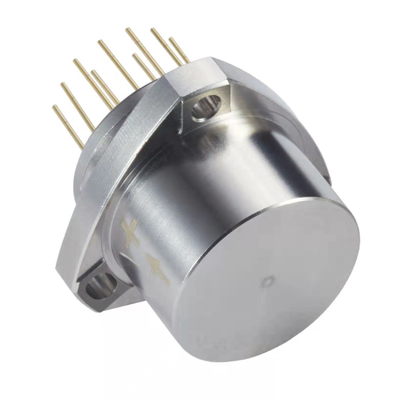

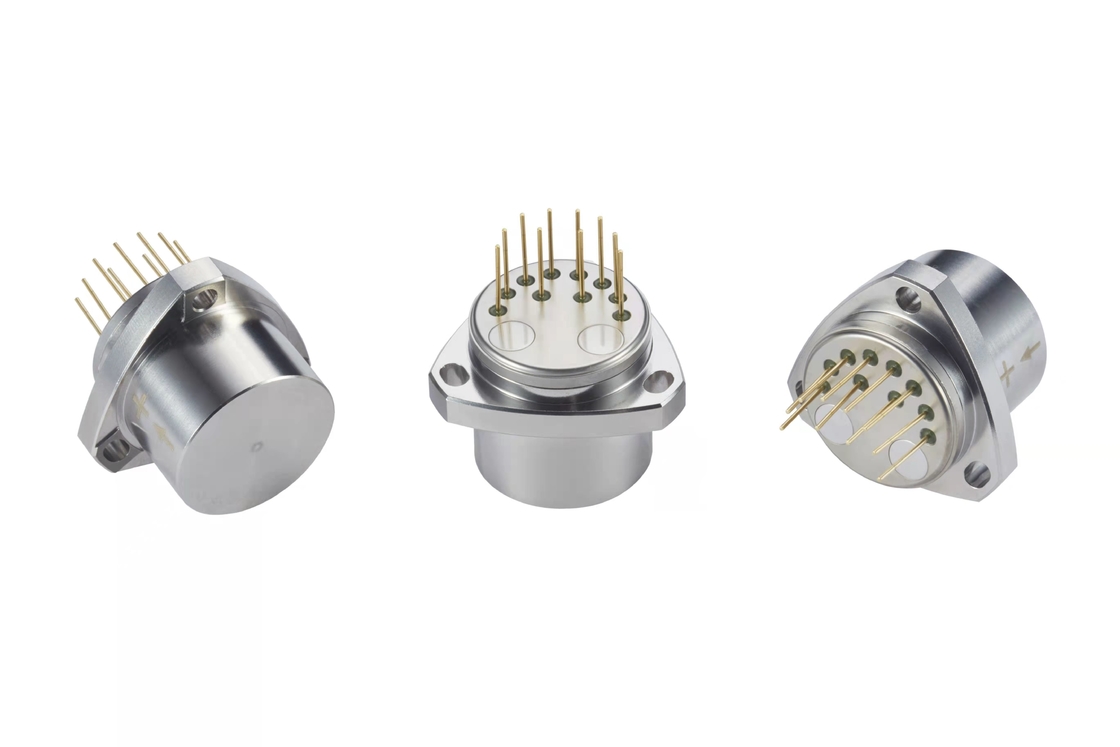

Aerospace Navigation Quartz Flexure Accelerometer Inertia Navigation için titreşim sensörü

Marka Adı:	FIREPOWER
Model Numarası:	ACC1-01
Moq:	1
fiyat:	1600$
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Ölçüm aralığı:

± 50/60/70g

Eşik değeri:

5μg

Önyargı K0/K1:

≤±3 mg

Ölçek faktörü k1:

1.0 ~ 1.30 mA/g

Sınıf II doğrusal olmayan katsayı K2:

≤±10μg /g2

Önyargı Kapsamlı Tekrarlanabilirlik σ:

≤10 mikrogram

Ölçek faktörü kapsamlı tekrarlanabilirlik:

≤10ppm

Gürültü (840 Ω örnekleme direnci):

≤5mv

Bant genişliği:

800~2500Hz

Boyut:

Ф25.4X30mm

Ambalaj bilgileri:

sünger+kutu

Yetenek temini:

500/ay

Vurgulamak:

İnerti Navigasyon Kuvars Fleksiyon Hızlandırıcısı

Titreme sensörü Kuvars bükünme hızlandırıcısı

Havacılık ve Uzay Navigasyonu Kuvars Fleksiyon Hızlandırıcısı

Ürün Açıklaması

Ürün Tanımı

ACC1 serisi titreşim hızlandırma sensörü, olağanüstü uzun vadeli istikrar, tekrarlanabilirlik, başlatma performansı, çevreye uyumluluk,ve yüksek güvenilirlikHem statik hem de dinamik test senaryoları için uygundur, hem standart titreşim sensörü hem de eğim sensörü olarak hizmet eder.

Ürünün çıkış akımı uygulanan kuvvet veya hızlanma ile doğrusal bir ilişki gösterir.yüksek hassasiyetli çıkış sağlamak için uygun bir örnekleme direnci seçinEk olarak, önyargı ve ölçek faktörü telafi için yerleşik bir sıcaklık sensörü kullanılabilir, kullanıcı gereksinimlerine göre çevre sıcaklığının etkisini azaltır.

Teknik parametreler

Seri numarası	Parametreler	ACC1-01	ACC1-02	ACC1-03
1	Aralık	±50g,±60g,±70g	±50g,±60g,±70g	±50g,±60g,±70g
2	Sınır	5 μg	5 μg	5 μg
3	Önyargı K0/K1	≤ ± 3mg	≤ ± 3mg	≤ ± 5 mg
4	Ölçek faktörü K1	1.0~1.30 mA/g	1.0~1.30 mA/g	1.0~1.30 mA/g
5	Sınıf II doğrusal olmayan katsayısı K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
6	0g 4 saatlik kısa süreli istikrar	≤ 10 μg	≤ 10μg	≤10 μg
7	1g 4 saatlik kısa süreli istikrar	≤ 10 ppm	≤ 10 ppm	≤10 ppm
8	Önyargı kapsamlı tekrarlanabilirlik σK0 (1σ, 1 ay)	≤ 10 μg	≤15μg	≤25 μg
9	Ölçek faktörückapsamlıTekrarlanabilirlik σ K1/K1 (1σ, 1 ay)	≤ 10ppm	≤20 ppm	≤30 ppm
10	Doğrusal olmayan katsayısıckapsamlı tekrar edilebilirlik K2/K1 (1σ, 1 ay)	≤±10 μg /g2	≤ ±15 μg /g2	≤ ±20 μg /g2
11	Bias sıcaklık katsayısı (tam sıcaklık ortalaması)	≤±10 μg /°C	≤ ±20 μg /°C	≤ ±30 μg /°C
12	Ölçek faktörü sıcaklığı Koefisien (Ortalama Üzerine) Sıcaklık)	≤±10 ppm /°C	≤±30 ppm /°C	≤±50 ppm /°C
13	Gürültü (840 Ω örnekleme direnci)	≤5mv	≤8.4mv	≤8.4mv
14	Doğal sıklık	400-800 Hz	400-800 Hz	400-800 Hz
15	Bant genişliği	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Rastgele titreşim	6g ((20-2000Hz)	6g ((20-2000Hz)	6g ((20-2000Hz)
17	Etkisi	100 gram,8ms,1/2sin	100 gram,8ms,1/2sin	100 gram,8ms,1/2sin
18	Çalışma sıcaklık aralığı	-55~+85°C	-55~+85°C	-55~+85°C
19	Depolama sıcaklık aralığı	-60~+120°C	-60~+120°C	-60~+120°C
20	Güç kaynağı	±12~±15V	±12~±15V	±12~±15V
21	Mevcut tüketim	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Sıcaklık sensörü	Seçenek	Seçenek	Seçenek
23	Boyut	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	Ağırlık	≤ 80 g	≤ 80 g	≤ 80 g

Çizim
