Adis16488 Değiştirme Sensörleri Mems İnersiyon Ölçme Birimi Sensör Imu Hızlandırıcı Giroskop

Adis16488 Değiştirme Sensörleri Mems İnersiyon Ölçme Birimi Sensör Imu Hızlandırıcı Giroskop

Marka Adı:	FIREPOWER
Model Numarası:	16488ha

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Gyro dinamik ölçüm aralığı:

±450°/s

Sıfır önyargı stabilitesi (@ allan varyansı):

≤0.3 °/s

Sıfır önyargı stabilitesi (10s pürüzsüz):

≤3 °/s

açılı rastgele yürüyüş:

≤0.15 °/s

Ölçek faktörü doğrusal olmama:

100ppm

Acc Aralığı:

±20g

ACC sıfır önyargısı stabilitesi (Allan varyansı @ 25 ℃):

0,07 mg

Tam sıcaklık aralığında sıfır önlük hatası:

1.5mg

İletişim arayüzü:

1 yönlü SPI

Voltaj:

3.3V

Vurgulamak:

MEMS İnersyal Ölçüm Birimi Sensörü

IMU İvmeölçer Jiroskop

Yedek Sensörler Mems

Ürün Açıklaması

ADIS16488 Yedek Sensörler MEMS Atalet Ölçüm Birimi (IMU) İvmeölçer Gyro

Anahtar Özellikler

Bağlanmak	Değer
Gyro dinamik ölçüm aralığı	± 450 °/s
Sıfır önyargı stabilitesi (@ allan varyansı)	≤0.3 °/s
Sıfır önyargı stabilitesi (10s pürüzsüz)	≤3 °/s
Açısal rastgele yürüyüş	≤0.15 °/s
Ölçek faktörü doğrusal olmama	100 ppm
ACC aralığı	± 20g
ACC sıfır önyargısı stabilitesi (Allan varyansı @ 25 ℃)	0.07mg
Tam sıcaklık aralığında sıfır önlük hatası	1.5mg
İletişim arayüzü	1 yollu SPI
Gerilim	3.3v

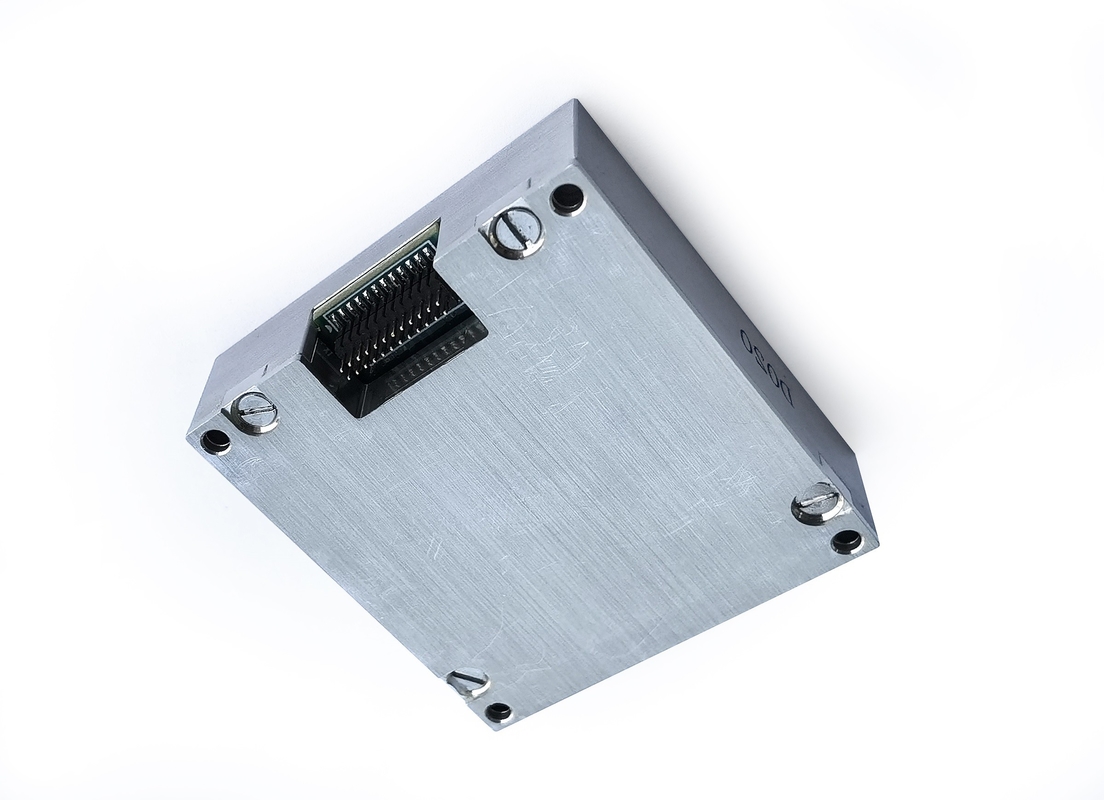

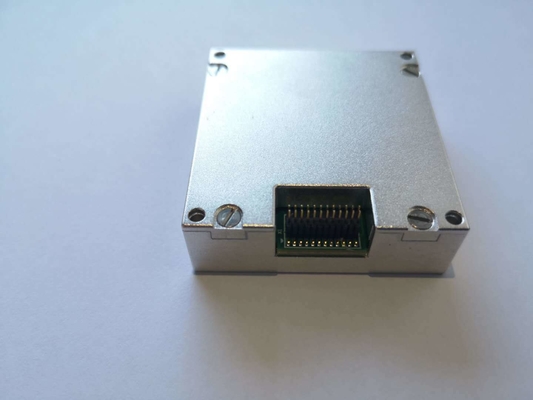

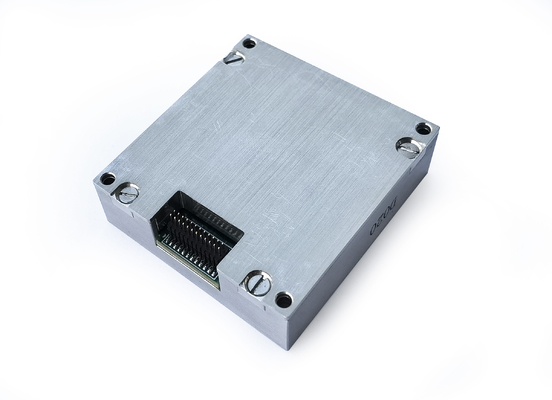

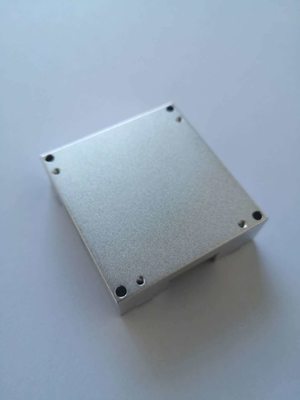

ADIS1648HA atalet ölçüm birimi, yerleşik üç eksenli jiroskop ve üç eksenli ivmeölçer içeren eksiksiz bir atalet sistemidir. Bu yüksek performanslı IMU, taşıyıcının üç eksenli açısal hızı, hızlanma ve diğer kritik parametrelerini ölçer. Ünite, iletişim protokolüne göre SPI aracılığıyla hata telafi edilmiş verileri (sıcaklık telafisi, kurulum yanlış hizalama açısı telafisi ve doğrusal olmayan tazminat dahil) çıkarır.

Ayrıntılı teknik parametreler

Jiroskop özellikleri

Parametre	Test koşulları	Tipik değer	Maksimum değer	Birim
Dinamik ölçüm aralığı			± 450	º/s
Sıfır önyargılı kararsızlık	Allan varyansı, daha iyi	0.3		º/s
Sıfır önyargı istikrarı	10'lar pürüzsüz, rms, daha iyi	3		º/s
Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s pürüzsüz, rms	20		º/s
Rastgele yürüyüş	1σ	0.15		º/√H
Sıfır Önyargı Tekrarlanabilirliği	1σ	5		º/s
Ölçek faktörü tekrarlanabilirlik	1σ	100		ppm
Ölçek faktörü doğrusal olmama	1σ	100		ppm
Bant genişliği (-3db)		250		Hz
Çapraz bağlantı		0.1		%
Çözünürlük		2		º/s
Hızlanma Hassasiyeti		2		°/h/g

İvmeölçer özellikleri

Parametre	Test koşulları	Tipik değer	Maksimum değer	Birim
Dinamik ölçüm aralığı			± 20	G
Sıfır önyargı istikrarı	Allan Varyansı	0.07		mg
Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s pürüzsüz, rms	3		mg
Sıfır önyargı istikrarı	10'lar pürüzsüz, rms, daha iyi	0.25		mg
Rastgele yürüyüş	1σ	0.029		m/s/√H
Sıfır Önyargı Tekrarlanabilirliği	1σ	0.5		mg
Ölçek faktörü tekrarlanabilirlik	1σ	500		ppm
Ölçek faktörü doğrusal olmama	FS = 20G	500		ppm
Bant genişliği (-3db)		250		Hz
Çapraz bağlantı		0.1		%
