Düşük Güç Tüketimi 6 Eksenli Mems İnersiyon Ölçme Birimi Sensörü UAV / Robot için

Name: Düşük Güç Tüketimi 6 Eksenli Mems İnersiyon Ölçme Birimi Sensörü UAV / Robot için
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU115
Price: 600 USD
Availability: InStock

Marka Adı:	FIREPOWER
Model Numarası:	IMU115
Moq:	1
fiyat:	600$
Ödeme Şartları:	L/C,D/P,T/T,Western union
Tedarik Yeteneği:	Örnek için 1 hafta

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

Gyro dinamik ölçüm aralığı:

± 250/500 °/s

Sıfır önyargı stabilitesi (@ allan varyansı):

≤3 °/s

Sıfır önyargı stabilitesi (10s pürüzsüz):

≤6 °/s

Bant genişliği:

80Hz

Acc Aralığı:

±16g

ACC Sıfır Önyargı İstikrarı (Allan Varyansı):

0.065mg

İletişim arayüzü:

1 yollu uart

Voltaj:

5.5V

Boyut:

22.4mm x 22.4mm x 9.5mm

Ağırlık:

16G

Ambalaj bilgileri:

Sünger + karton

Yetenek temini:

Örnek için 1 hafta

Vurgulamak:

MEMS İnersyal Ölçüm Birimi Sensörü

6 eksen Mems İnersiyonal Ölçme Birimi

UAV Mems İnersyal Ölçüm Birimi

Ürün Açıklaması

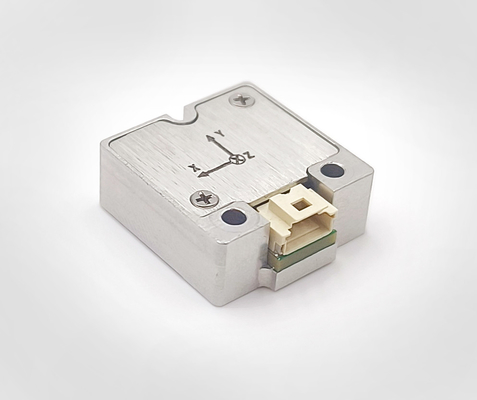

UAV Robotu için Düşük Güç Tüketimi 6 Eksenli Mems İnersyal Ölçüm Birimi Sensörü

Ürün Tanımı

IMU115, yerleşik yüksek performanslı MEMS jiroskopu ve MEMS hızlandırıcı ile mikro-mekanik teknolojiye (MEMS) dayalı bir eylemsizlik ölçüm birimidir.3 açı hızı ve 3 hızlanma çıkartır.Yüksek güvenilirliğe ve çevreye karşı güçlü uyarlanabilirliğe sahiptir.içindeMoİlişki, haritalama, sabit platform ve diğer alanlar.

. Ürün özellikleri

1) Üç eksenli dijital jiroskop:

a)± 250o/s dinamik ölçüm aralığı (500 °/s isteğe bağlı);

b)Sıfır yanılsama istikrarı: 10 °/h (GJB, 10s, tipik değer), 6.0 °/h ((ALLAN, tipik değer);

2)Üç eksenli dijital hızlandırıcı:

a)± 4g dinamik ölçüm aralığı (konfigure edilebilir 16g);

b)Sıfır tarafsızlık istikrarı: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN);

3)Yüksek güvenilirlik: MTBF > 20000h;

4)Tam sıcaklık aralığında garantili doğruluk (-40 °C ~ 80 °C):

Yüksek performanslı sıcaklık kalibrasyonu ve telafi algoritması;

5)Güçlü titreşim koşullarında çalışmaya uygun;

6)Bir yönlü UART arayüzü.

Ürün Parametresi

Parametreler		Test koşulları	Asgari değer	Tipik değer	En yüksek değer	Birim
Giroskop	Dinamik ölçüm aralığı			250	500	o/s
	Sıfır önyargı istikrarlı	Allan varyansı		3.0		o/h
	Sıfır önyargı istikrarlı	10 s ortalaması (-40 °C ~ + 80 °C, sabit sıcaklık)		6.0		o/h
	Sıfır önyargı	Sıfır önyargı Aralık		±0.2		o/s
	Sıfır önyargı	Sıfır yanılsama değişimi Tam sıcaklık Aralık1		±0.3		o/s
	Ölçek faktörü	Ölçek faktörü doğruluğu		0.2		%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması		0.02		% FS
	Bant genişliği			80		Hz
Hızlandırıcı	Dinamik ölçüm aralığı			4	16	g
	Sıfır önyargı istikrarlı	Allan varyansı		0.065		mg
	Sıfır önyargı istikrarlı	10 saniye ortalaması (-40 °C ~ + 80 °C), sabit sıcaklık)		0.12		mg
	Sıfır önyargı	Sıfır önyargı Aralık		±3		mg
	Sıfır önyargı	Sıfır önyargı değişikliği tam olarak Sıcaklık aralığı, en yüksek değeri en yüksek değere kadar1		±6		mg
	Ölçek faktörü	Ölçek faktörü doğruluğu		0.3		%
	Ölçek faktörü	Ölçek faktörü doğrusal olmaması		0.03		% FS
	Bant genişliği			80		Hz
İletişim arayüzü
	Tek yönlü UART	Baud oranı		115.2	460.8	Kbps
	Örnekleme sıklığı
	Örnekleme sıklığı	UART		200	1000	Hz
Elektriksel özellikler	Voltaj		4.5	5	5.5	V
	Güç tüketimi				0.35	W
	Dalgalanma	P-P			20	mV
Yapısal özellikler	Boyut			22.4×22.4×9.5		mm
Yapısal özellikler	Ağırlık			16		g
Kullanım ortamı	Çalışma sıcaklığı		-40		80	°C
	Depolama sıcaklığı		-45		85	°C
	titreşim			20~2000Hz,3g
	Etkisi			1000 g,0.5ms
Güvenilir	MTBF			20000		h
Güvenilir	Sürekli çalışma süresi			120		h
1: Sıfır önyargıyı hesaplayın Tüm sıcaklık değişimi işleminde sıcaklık değişimi hızı ≤ 1 °C/dakikadır ve sıcaklık aralığı -40 °C ~ + 80 °C'dir.

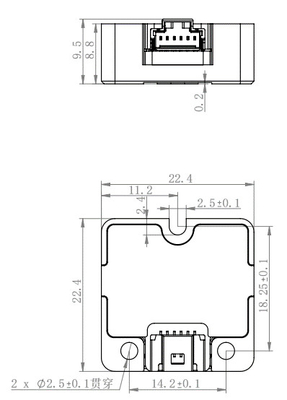

Çizim
