Compact 10 DOF MEMS İnersyal Ölçüm Birimi IMU Modülü ADIS16488 Değiştirme

Compact 10 DOF MEMS İnersyal Ölçüm Birimi IMU Modülü ADIS16488 Değiştirme

Marka Adı:	Firepower
Model Numarası:	16488ha
Moq:	1
fiyat:	2000$
Ödeme Şartları:	L/C,D/A,D/P,T/T,Western Union
Tedarik Yeteneği:	500/ay

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Ölçüm aralığı:

±450°/s

Önyargı Kararsızlığı:

0,3°/saat

Rastgele yürüyüş:

0.15º/√H

Sıfır önyargılı tekrarlanabilirlik:

5°/saat

Bant genişliği (-3dB):

250hz

ivmeölçer aralığı:

İvmeölçer Önyargı Kararlılığı:

0,07 mg

Güç tüketimi:

1,5 W

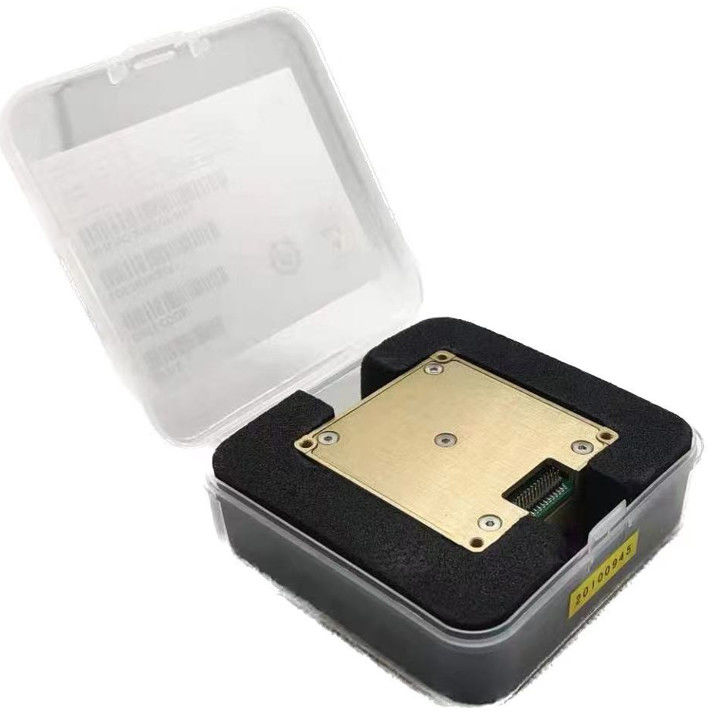

Ambalaj bilgileri:

Kutu+Sünger

Yetenek temini:

500/ay

Vurgulamak:

10 DOF IMU Modülü

Kompakt IMU Modülü

ADIS16488 Değiştirme IMU Modülü

Ürün Açıklaması

Kompakt 10 DOF MEMS Atalet Ölçüm Birimi IMU Modülü Adis16488 Değiştirme

Anahtar Özellikler

Bağlanmak	Değer
Ölçüm aralığı	± 450 °/s
Önyargı dengesizliği	0.3 °/s
Rastgele yürüyüş	0.15º/√H
Sıfır Önyargı Tekrarlanabilirliği	5 °/s
Bant genişliği (-3db)	250Hz
İvmeölçer aralığı	± 20g
İvmeölçer sapması stabilitesi	0.07mg
Güç tüketimi	1.5W

16488ha Atalet Ölçüm Birimi (IMU), bir kompakt modül içindeki üç eksenli jiroskop ve üç eksenli bir ivmeölçeri birleştiren tamamen entegre bir atalet algılama sistemidir. Ana platformun üç eksenli açısal hızı ve doğrusal ivmesini doğru bir şekilde ölçer.

Gelişmiş hata telafisi

Sıcaklık telafisi
Kurulum yanlış hizalama düzeltmesi
Doğrusal olmayan düzeltme

Tazminattan sonra birim, standart bir iletişim protokolünü takiben bir SPI dijital arayüzü aracılığıyla yüksek hassasiyetli atalet verileri çıkarır. Bu, 16488ha IMU'yu dinamik ortamlarda güvenilir ve kararlı hareket algılama gerektiren gömülü uygulamalar için oldukça uygun hale getirir.

Teknik Özellikler

Parametre	Test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
Jiroskop
Dinamik ölçüm aralığı				± 450	º/s
Sıfır önyargılı kararsızlık	Allan varyansı, daha iyi		0.3		º/s
Sıfır önyargı istikrarı	10'lar pürüzsüz, rms, daha iyi		3		º/s
Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s pürüzsüz, rms		20		º/s
Rastgele yürüyüş	1σ		0.15		º/√H
Sıfır Önyargı Tekrarlanabilirliği	1σ		5		º/s
Ölçek faktörü tekrarlanabilirlik	1σ		100		ppm
Ölçek faktörü doğrusal olmama	1σ		100		ppm
Bant genişliği (-3db)			250		Hz
Çapraz bağlantı			0.1		%
Çözünürlük			2		º/s
Hızlanma Hassasiyeti			2		°/h/g
İvmeölçer
Dinamik ölçüm aralığı				± 20	G
Sıfır önyargı istikrarı	Allan Varyansı		0.07		mg
Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s pürüzsüz, rms		3		mg
Sıfır önyargı istikrarı	10'lar pürüzsüz, rms, daha iyi		0.25		mg
Rastgele yürüyüş	1σ		0.029		m/s/√H
Sıfır Önyargı Tekrarlanabilirliği	1σ		0.5		mg
Ölçek faktörü tekrarlanabilirlik	1σ		500		ppm
Ölçek faktörü doğrusal olmama	FS = 20G		500		ppm
Bant genişliği (-3db)			250		Hz
Çapraz bağlantı			0.1		%
İletişim arayüzü
1 yollu SPI	Saat frekansını girin		8	15	MHZ
Elektriksel özellikler
Gerilim	Doğrudan akım		3.3		V
Güç tüketimi			1.5	1.5	W
Dalgalanma	PP		48 ± 2	100	MV
Çevre kullanın
Çalışma sıcaklığı		-45		85	℃
Saklama sıcaklığı		-55		85	℃

Anahat Yapısı

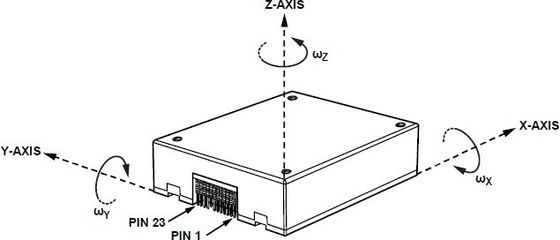

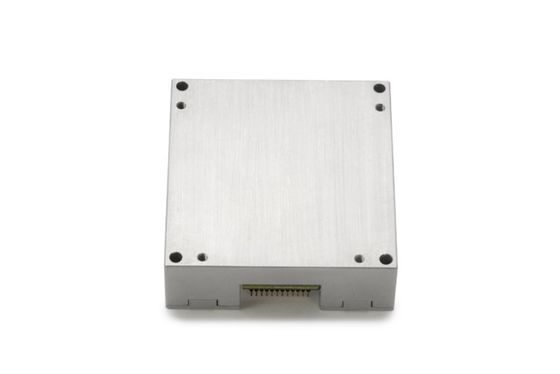

16488ha imu modülünün ön görünümü

16488ha imu modülünün yan görünümü

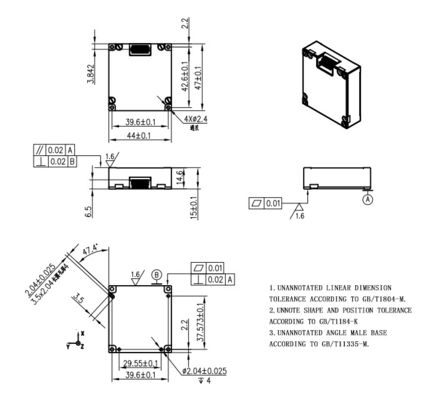

16488ha IMU Modülünün Boyutsal Çizimi
