ADIS16488 IMU10DOF MEMS İnersyal Ölçüm Birimi, Yerleşik 3 Eksenli Giroskopik, Hızlandırma, Mag ve Basınç Algılayıcıları

Name: ADIS16488 IMU10DOF MEMS İnersyal Ölçüm Birimi, Yerleşik 3 Eksenli Giroskopik, Hızlandırma, Mag ve Basınç Algılayıcıları
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HA
Price: 2000 USD
Availability: InStock

Marka Adı:	Firepower
Model Numarası:	16488HA
Moq:	1
fiyat:	2000$
Ödeme Şartları:	L/C,D/A,D/P,T/T,Western Union
Tedarik Yeteneği:	500/month

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

China

Measuring range:

±450°/s

Bias instability:

0.3°/h

Random walk:

0.15º/√h

Scale factor repeatability:

100ppm

Bandwidth (-3dB):

250Hz

Accelerometer Range:

±20g

Accelerometer bias stability:

0.07mg

Voltage:

3.3V

Packaging Details:

BOX+Sponge

Supply Ability:

500/month

Vurgulamak:

ADIS16488 IMU

Mag & Basınç Sensörü IMU

Ürün Açıklaması

ADIS16488 IMU 10DOF MEMS Atalet Ölçüm Birimi (IMU), Dahili 3 Eksenli Jiroskop, İvmeölçer, Manyetik ve Basınç Sensörü ile

Ürün Açıklaması

16488HA Atalet Ölçüm Birimi (IMU), üç eksenli bir jiroskop ve üç eksenli bir ivmeölçeri birleştiren, yüksek performanslı, son teknoloji bir atalet algılama çözümünü temsil eder. Bir taşıyıcının üç boyutlu açısal hızlarını, doğrusal ivmelerini ve türetilmiş dinamik parametrelerini hassas bir şekilde ölçmek üzere tasarlanan bu IMU, zorlu operasyonel senaryolarda görev açısından kritik doğruluk sağlamak için gelişmiş hata azaltma algoritmalarından yararlanır.

Temel teknik özellikler şunlardır:

Bütüncül Algılama Mimarisi: Hem statik hem de dinamik ortamlar için hareket izleme sistemlerinin temelini oluşturan 3B açısal hızın (MEMS jiroskoplar aracılığıyla) ve ivmenin (MEMS ivmeölçerler aracılığıyla) eş zamanlı yakalanması.
Çok Yönlü Hata Kalibrasyonu: Sıcaklık kayması düzeltmesi, montaj hizalama hatası kalibrasyonu, doğrusal olmayanlık düzeltmesi ve çapraz eksen hatası azaltma dahil olmak üzere bir dizi akıllı telafi uygular ve sistematik hataları kaynaktan ortadan kaldırır.
Standart Dijital Arayüz: Tamamen telafi edilmiş veri akışlarını endüstri standardı bir SPI protokolü aracılığıyla iletir, gerçek zamanlı yanıt (<50ms) ve düşük gecikmeli veri alışverişi sağlarken, ana bilgisayar denetleyicileriyle sorunsuz entegrasyon sağlar.

Otonom navigasyon sistemlerinden yüksek hassasiyetli endüstriyel robotlara kadar, tavizsiz hareket doğruluğu gerektiren uygulamalar için tasarlanan 16488HA, donanım minyatürleşmesini sağlam performansla dengeler. -40°C ila +85°C çalışma sıcaklık aralığı, IP67 çevresel korumasıyla birleştiğinde, onu zorlu ortamlarda kullanıma uygun hale getirirken, 0,5°/saat önyargı kararlılığı, uzun süreli operasyonel döngülerde bile kümülatif hataların ihmal edilebilir kalmasını sağlar.

Teknik Parametreler

Parametre		Test koşulları	Minimum değer	Tipik değer	Maksimum değer	Birim
Giroskop	Dinamik ölçüm aralığı			±450		º/s
	Sıfır önyargı kararsızlığı	Allan varyansı, daha iyi		0.3		º/sa
	Sıfır önyargı kararlılığı	10s düzgün, RMS, daha iyi		3		º/sa
	Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s düzgün, rms		20		º/sa
	Rastgele yürüyüş	1σ		0.15		º/√sa
	Sıfır önyargı tekrarlanabilirliği	1σ		5		º/sa
	Ölçek faktörü tekrarlanabilirliği	1σ		100		ppm
	Ölçek faktörü doğrusal olmama	1σ		100		ppm
	Bant genişliği (-3dB)			250		Hz
	Çapraz eşleşme			0.1		%
	Çözünürlük			2		º/sa
	İvme hassasiyeti			2		°/sa/g
İvmeölçer	Dinamik ölçüm aralığı			±20		g
	Sıfır önyargı kararlılığı	Allan varyansı		0.07		mg

	Tam sıcaklık aralığında sıfır önyargı	-40 ℃ ~ 85 ℃, 10 s düzgün, rms		3		mg
	Sıfır önyargı kararlılığı	10s düzgün, RMS, daha iyi		0.25		mg
	Rastgele yürüyüş	1σ		0.029		m/s/√sa
	Sıfır önyargı tekrarlanabilirliği	1σ		0.5		mg
	Ölçek faktörü tekrarlanabilirliği	1σ		500		ppm
	Ölçek faktörü doğrusal olmama	FS=20g		500		ppm
	Bant genişliği (-3dB)			250		Hz
	Çapraz eşleşme			0.1		%
İletişim Arayüz	1 yönlü SPI	Saat frekansını girin		8	15	MHz
Elektriksel özellikler	Gerilim	Doğru akım		3.3		V
	Güç tüketimi			1.5	1.5	W
	Dalgalanma	P-P		48±2	100	mV
Kullanım ortamı	Çalışma sıcaklığı		-45		85	℃
Kullanım ortamı	Depolama sıcaklığı		-55		85	℃

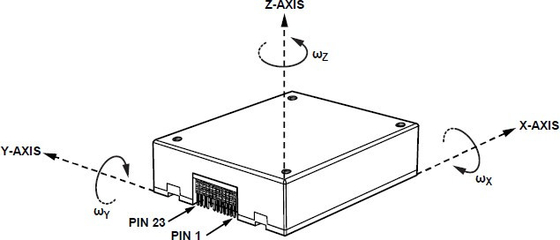

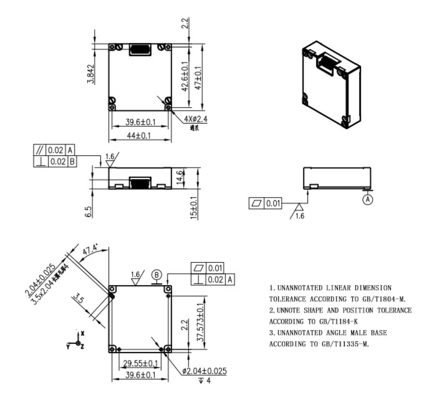

Anahat Yapısı

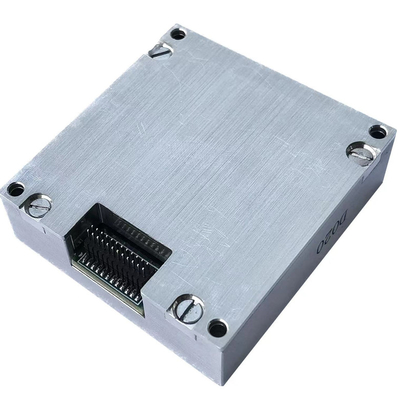

ADIS16488 IMU10DOF MEMS İnersyal Ölçüm Birimi, Yerleşik 3 Eksenli Giroskopik, Hızlandırma, Mag ve Basınç Algılayıcıları 0

ADIS16488 IMU10DOF MEMS İnersyal Ölçüm Birimi, Yerleşik 3 Eksenli Giroskopik, Hızlandırma, Mag ve Basınç Algılayıcıları 1

ADIS16488 IMU10DOF MEMS İnersyal Ölçüm Birimi, Yerleşik 3 Eksenli Giroskopik, Hızlandırma, Mag ve Basınç Algılayıcıları 2
