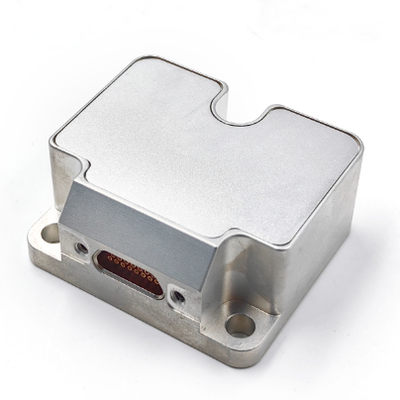

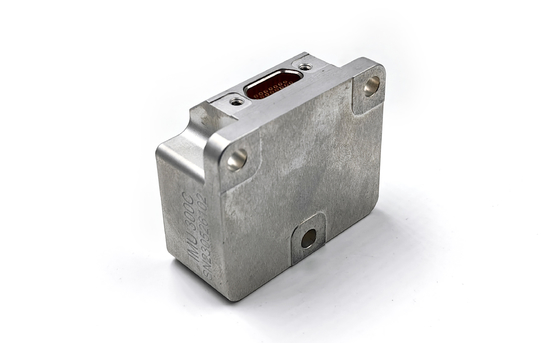

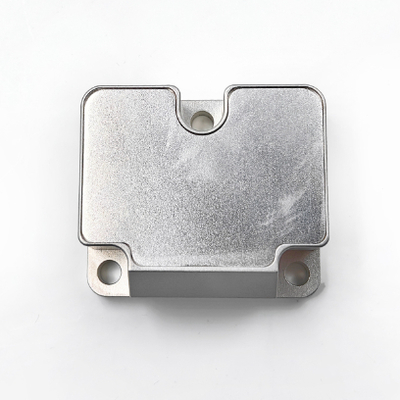

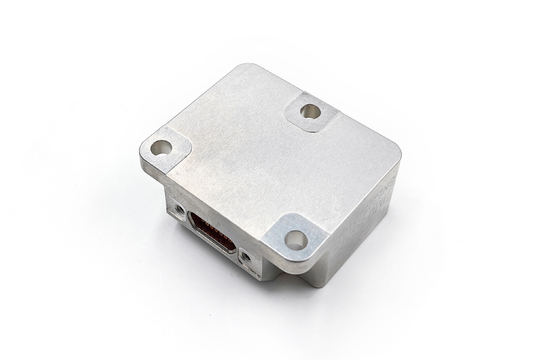

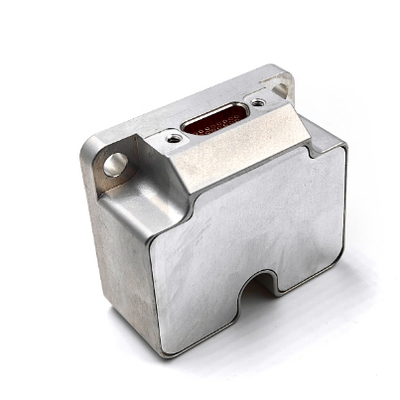

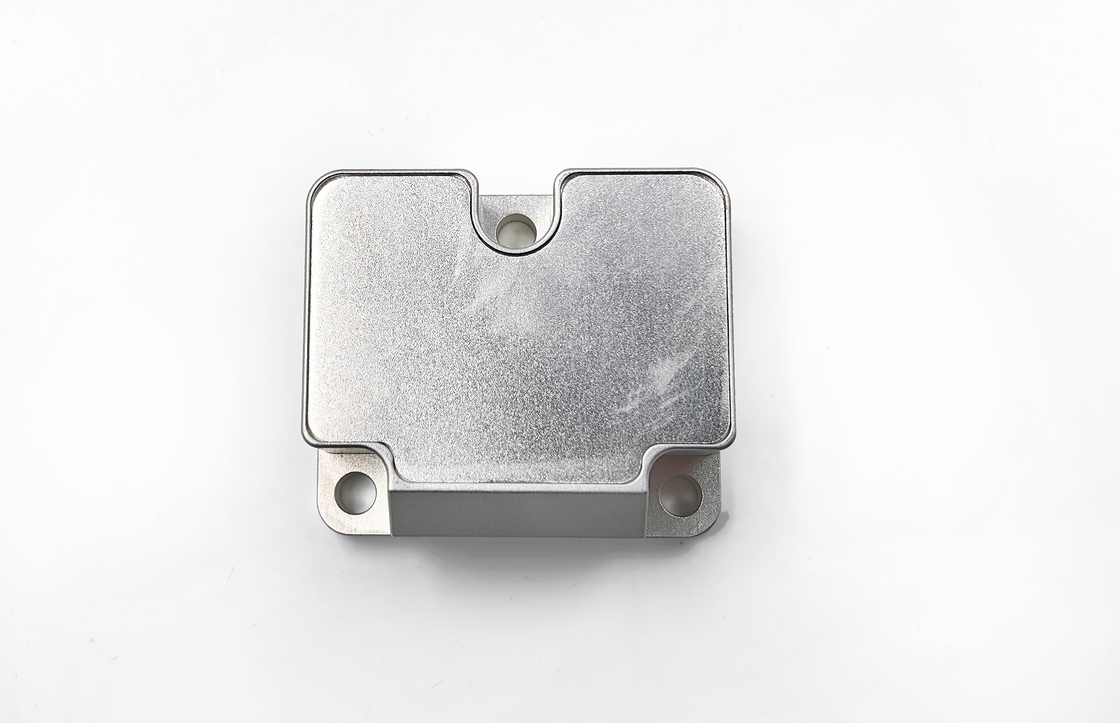

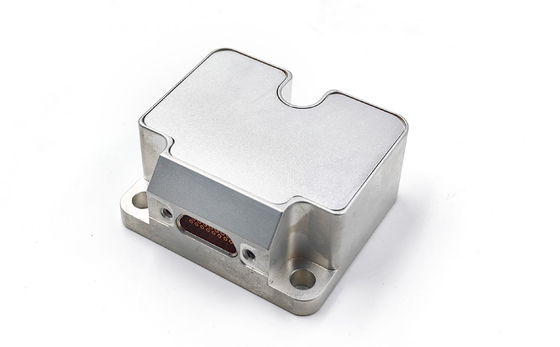

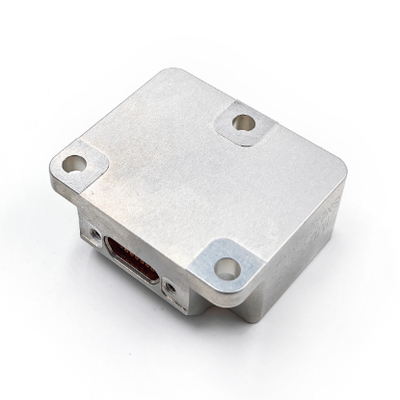

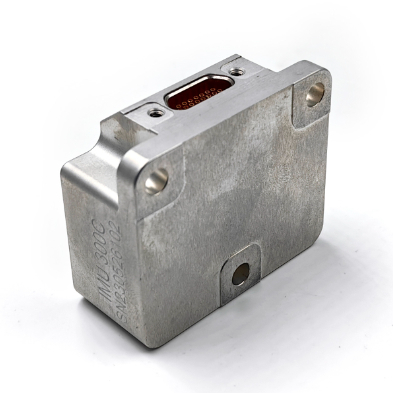

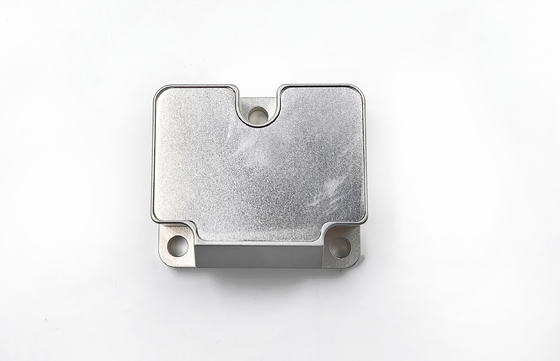

Üç Eksenli Jiroskop İvmeölçer Entegre Atalet Ölçüm Birimi (RS422 Çıkışlı)

Marka Adı:	Firepower
Model Numarası:	IMU6-1
Moq:	1
fiyat:	2000$
Ödeme Şartları:	L/C,D/A,D/P,T/T,Western Union
Tedarik Yeteneği:	500/month

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Place of Origin:

China

cayro ölçüm aralığı:

±400°/s

In-Run Bias Stability:

0.3°/h

Angular Random Walk:

0.15º/√h

Bias repeatability (1σ ):

1°/h

Scale Factor Non-Linearity(1σ ):

150ppm

3 dB Bandwidth:

250Hz

Accelerometer bias stability:

0.02mg

Weight:

55g

Ambalaj bilgileri:

Kutu+Sünger

Supply Ability:

500/month

Vurgulamak:

Atalet Ölçüm Birimi Üç Eksenli Jiroskop

İvmeölçer Entegre Üç Eksenli Jiroskop

RS422 Çıkışlı Üç Eksenli Jiroskop

Ürün Açıklaması

RS422 Çıktısı ile Üç Eksenli Giroklisans Hızlandırıcı Entegre İnersyal Ölçüm Birimi

Ürün Tanımı

IMU6MEMS İnersyal Ölçüm Birimi, yüksek performanslı bir sensör modülüdür.Üç eksenli jiroskop,Üç eksenli hızlandırıcı,Üç eksenli eğim açısı sensörü,sıcaklık sensörü,Sinyal işleme kartı,Mekanik yapı, ve ilgiligömülü yazılımBu cihazın amacı,Üç eksenli açısal hız,doğrusal ivme, veEğim açılarıHareketli bir platform veya taşıyıcı gerçek zamanlı olarak.

Ölçüm doğruluğunu ve sistem istikrarını sağlamak için IMU6, kapsamlı ölçüm işlemleri gerçekleştirir.hata telafi, şunları içerir:

Sıcaklık telafi
Kurulum hatası açısı düzeltmesi
Doğruluk düzeltmesi
Ve diğer algoritmik geliştirmeler.

Tüm telafi edilen ve işlenen veriler including açı hızı, hızlanma ve eğim yüksek hızlı bir RS-422 seri arayüzüStandartlaştırılmış ve kullanıcı tarafından yapılandırılabilirİletişim protokolüBu, çeşitli navigasyon, kılavuzlama ve kontrol sistemleriyle sorunsuz bir entegrasyon sağlar.

- Evet.kompakt boyut,dayanıklı yapılar, veÇevreye mükemmel uyumluluk, IMU6, aşağıdaki gibi zorlu uygulamalar için idealdir:

İnsansız hava ve yer araçları (UAV/UGV)
Robotik ve özerk platformlar
Endüstriyel hareket kontrol sistemleri
Haritalama, anketleme ve tutum belirleme görevleri

Teknik parametreler

Giroskop Özellikleri

Parametreler	Birim	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Ölçüm aralığı (özelleştirilebilir)	°/s	±400	±400	±400	±2000
Yürütme sırasında önyargı istikrarı ((@ Allan varyansı)	°/saat	0.3	0.1	0. 05	1
Önyargı Dayanıklılığı @10s (10s pürüzsüz, 1σ, oda sıcaklığı)	°/saat	3	1	0.5	6
Tam sıcaklıkta önyargı kararlılığı	°/saat	10	3	2	18
Çemberli rastgele yürüyüş	°/√h	0.15	0.1	0.02	0.3
Bias tekrarlanabilirlik (1σ)	°/saat	1	0.5	0.3	2
İki.Hızlandırma hassasiyeti olarak	°/h/g	1	1	1	2
Ölçek faktörü doğrusal olmayanlık ((1σ)	ppm	150	150	150	300
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	20	20	20	100
Yanlış hizalanma	°	±0.05	±0.05	±0.05	±0.05
3 dB bant genişliği	Hz	250	200	150	250

HızlandırıcıTeknik göstergeler

Parametreler	Birim	IMU6-1y-1	IMU6-1y-2		IMU6-1y-3		IMU6-1y-4
Ölçüm aralığı (özelleştirilebilir)	g	±10	±30		±50		± 80
Sürüş sırasında önyargı istikrarı (Allan varyansı @ 25 °C)	mg	0.02	0.05		0.1		0.2
Önyargı Dayanıklılığı @10s	mg	0.05	0.2		0.5		1
Tam sıcaklıkta önyargı kararlılığı	mg	1	3		5		15
Çemberli rastgele yürüyüş	m/s/√h	0.001	0.002		0.005		0.01
Bias tekrar edilebilirlik ((1σ)	mg	0.1	0.5		1		2
Ölçek Faktörü Tekrarlanabilirliği (1σ)	ppm	200	200			200		200
Ölçek faktörü doğrusal olmayanlık ((1σ)	ppm	50		100		200		300
Yanlış hizalanma	°	±0.05		±0.05		±0.05		±0.05
3 dB bant genişliği	Hz	100		100		100		100

Eğiliş açısı özeti (öntanımlı olarak yapılandırılmamış, isteğe bağlı)

Parametreler	Birim	IMU6-1y-x
Ölçüm aralığı (özelleştirilebilir)	g	± 17
Bias istikrarı (1s düzleştirme)	mg	0.5
Rastgele yürüyüş	m/s/√h	0.08
Ölçek faktörü-doğrusallık	ppm	100

Elektriksel Özellikler

Parametreler	Birim	IMU6-1y-x
Voltaj	V	5
Güç tüketimi	W	2
Dalgalanma	mV	100

Çevreye Uyumluluk

Parametreler	Birim	IMU6-1y-x
Çalışma sıcaklığı	°C	-45 ~ 85
Depolama sıcaklığı	°C	-55~105
titreşim	- Hayır.	10~2000Hz,6.06g
Etkisi	- Hayır.	1000 g,0.1ms

Ağırlık

55±5

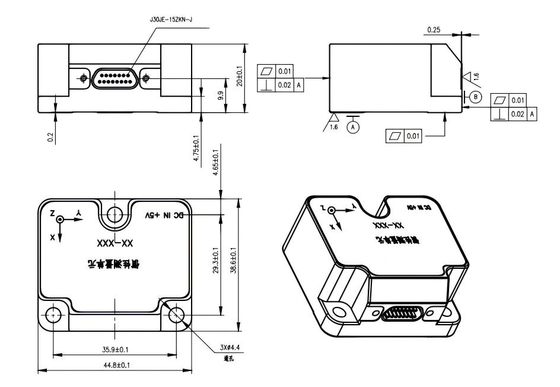

Çizelge Yapısı
